箱体零件建模出图综合题+5，正确前3名多+1，结束！教程已出。

眼过无痕 · 发表于 2008-4-22 18:15:25

还没接触工程图

支持下

lhmp · 发表于 2008-4-22 18:38:08

占位，做下看看

likebing · 发表于 2008-4-22 19:01:22

有时间做作

wulfwulf · 发表于 2008-4-22 19:14:18

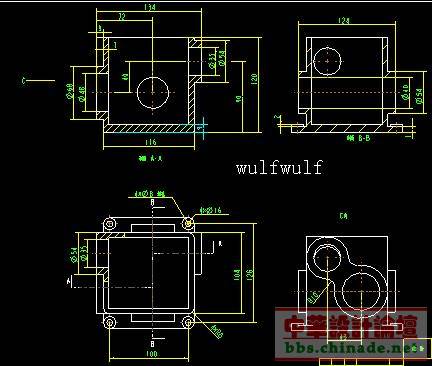

匆忙做的感觉都是自动标意义不大那个C向是注释出来的不知道行不行。。。

lhmp · 发表于 2008-4-22 20:33:29

支持下，没有做好，有几个尺寸是自己加的，做3D时没有做好，

，不过我们工作没有用工程图，以后要和你多练下，

[ 本帖最后由 lhmp 于 2008-4-22 20:37 编辑 ]

bx1312 · 发表于 2008-4-23 00:52:52

这个要试水了．．有时间做下．．

wuxiaoping · 发表于 2008-4-23 08:02:02

没有用PRO出过图现在开始学把

[ 本帖最后由 wuxiaoping 于 2008-4-23 08:15 编辑 ]

terry · 发表于 2008-4-23 08:20:49

这个不错的!我有机会学习一下了!顶!!!

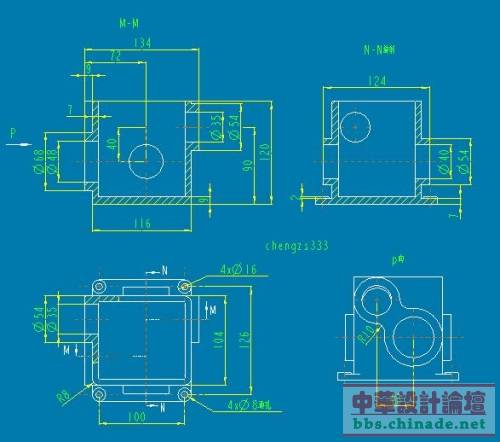

chengzs333 · 发表于 2008-4-23 10:33:24

学习

poniard · 发表于 2008-4-23 11:28:48

看了下pdf文件，感觉少尺寸，c向，43尺寸缺乏基准，难道是默认圆与边相切？？

其次，部分尺寸感觉标准的不是很好，例如bb剖的圆的孔位，c向圆的孔位，集中到一个视图不是很好么？

其次零件本身，为啥是4个凸圆呢，应该锪孔更好吧。底面倒应该起凸台减少底部加工。

再次，类似铸件，没有圆角。。

最后，自动标注后允许修改吧。但是不允许手动添加尺寸。个人理解。。

瑕不掩瑜，感谢出题。呼呼

刚画图才发现，居然少关键的底部外形尺寸。虽然D16圆为相切，但这个尺寸还是要的吧。既然有了100，116。。为什么纵向上不加上呢

[ 本帖最后由 poniard 于 2008-4-23 13:35 编辑 ]
