[解决] 麻花钻的副切削刃怎么画

[复制链接]
 楼主| 发表于 2008-2-22 00:31:44 | 显示全部楼层
to zhangqiulin,
vi
viable section sweep吗?可我应该在剖面上画什么形状呢
发表于 2008-2-25 10:33:51 | 显示全部楼层
我也不会
来看看
 楼主| 发表于 2008-2-28 05:18:45 | 显示全部楼层
to zhangqiulin,
vi
viable section sweep吗?可我应该在剖面上画什么形状呢
发表于 2008-2-28 16:01:59 | 显示全部楼层

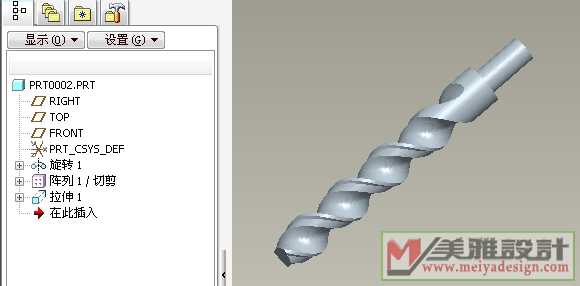

画了一个不规范的哈

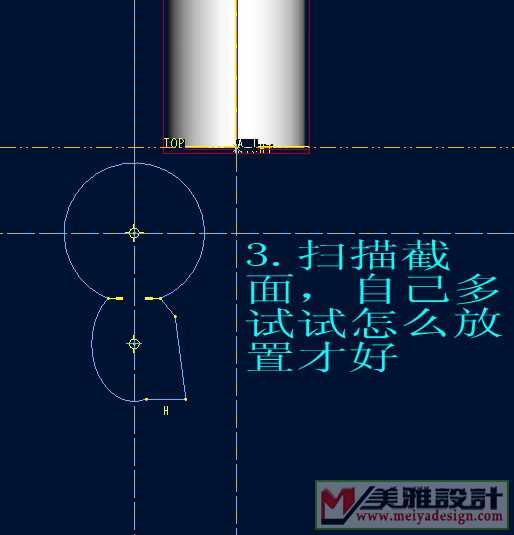

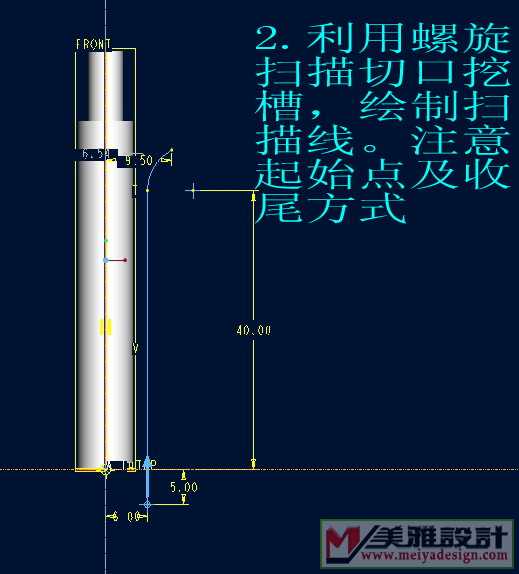

只是在螺旋扫描截面那里画多个截面就可以了,多试几次找到恰当位置,俺也是菜鸟,用的笨方法 ,希望见到更好的方法

完整外观钻头.zip

50.68 KB, 下载次数: 5, 下载积分: 华币 -1

 楼主| 发表于 2008-3-3 03:19:32 | 显示全部楼层
那你在截面上画的什么形状,能否详细步骤?
另外我的proe2。0打不开你的零件。
谢谢
发表于 2008-3-3 09:15:18 | 显示全部楼层
原帖由 qinfhome 于 2008-3-3 03:19 发表
那你在截面上画的什么形状,能否详细步骤?
另外我的proe2。0打不开你的零件。
谢谢

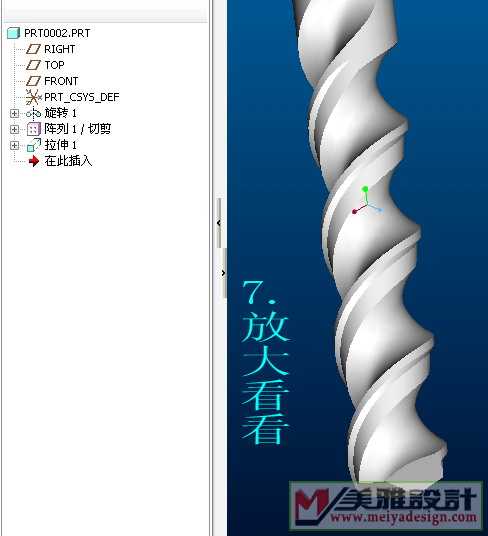

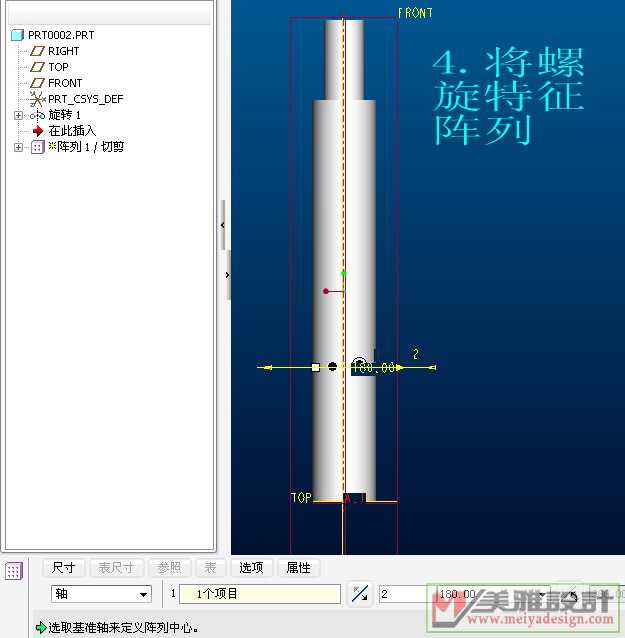

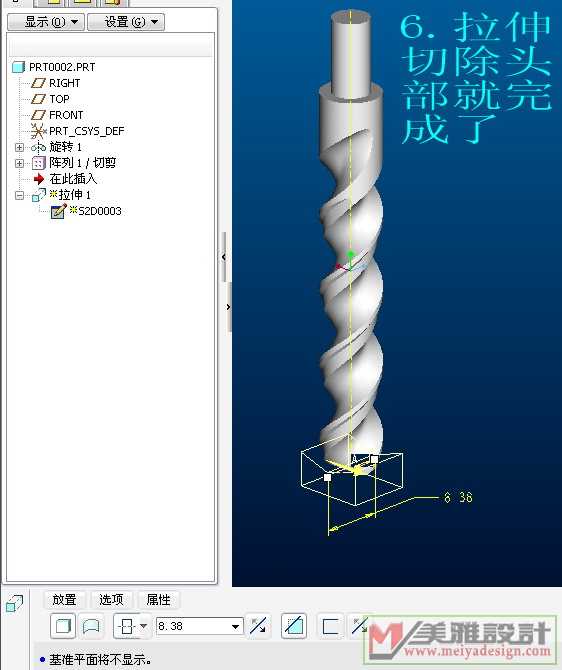

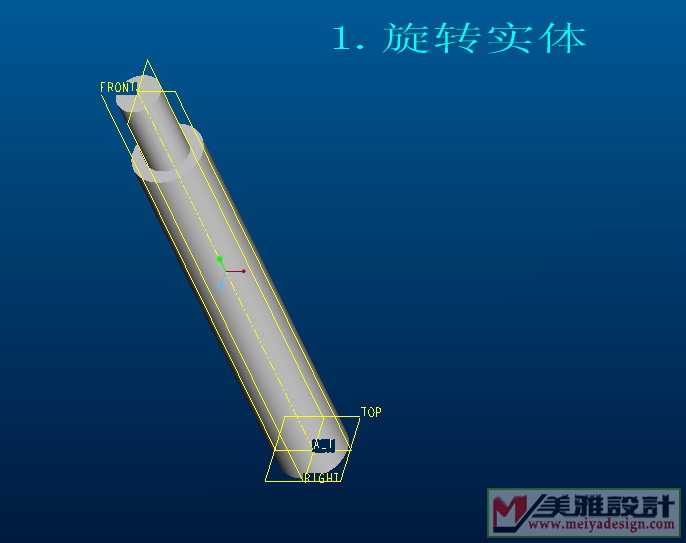

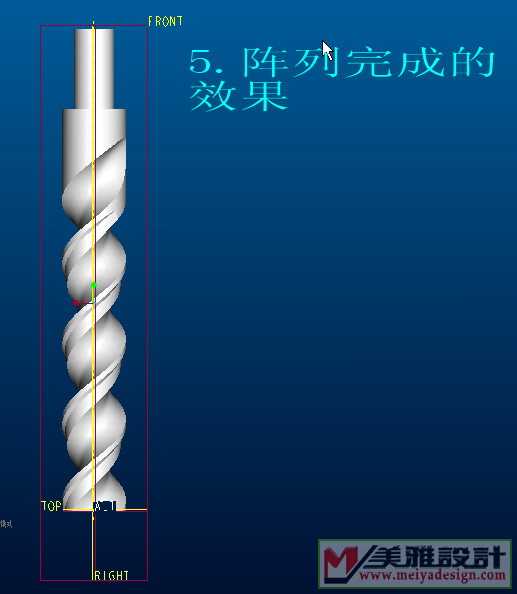

我用的是4.0,你的当然打不开。做个简易教程给你看看吧
发表于 2008-7-30 15:26:56 | 显示全部楼层

回复 4# 推荐此文赚积分 的帖子

这个比较像
