PROE行为建模题一+3,题目结束

飞龙 · 发表于 2008-1-26 08:55:40

这方面大家都用得比较少,甚至根本就还没有用到,需要加强练习,感谢笨免兄带来好题!

沧浪水 · 发表于 2008-1-26 09:25:34

中间的是10是转轴孔？？？

沧浪水 · 发表于 2008-1-26 10:16:08

不知对否？？

[ 本帖最后由沧浪水于 2008-1-26 10:20 编辑 ]

yjcongbin · 发表于 2008-1-26 11:45:45

都是这么难的

zhanglili167 · 发表于 2008-1-26 12:55:33

是啊，我也不懂行为建模

joycat1251 · 发表于 2008-1-27 08:42:49

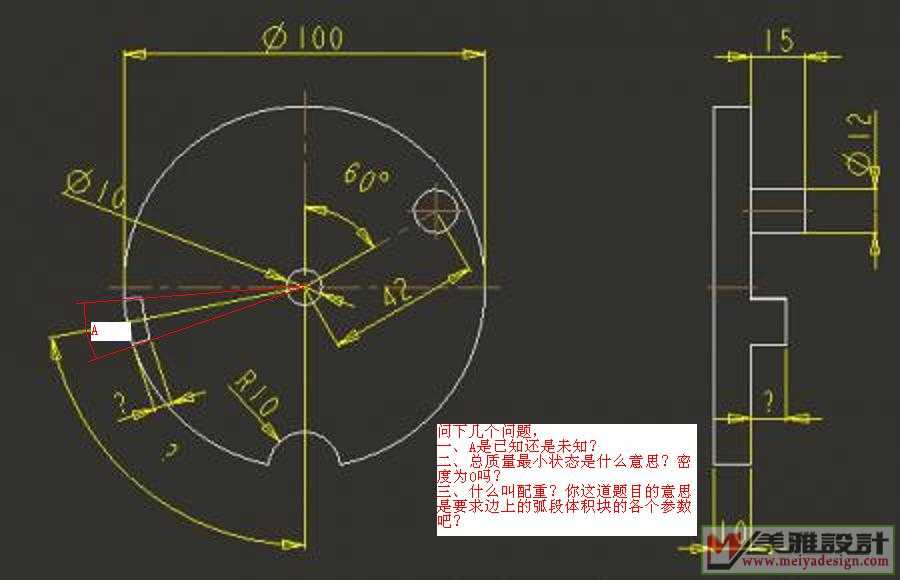

有些问题
题意不是很清晰

han912xue · 发表于 2008-1-28 14:48:51

这个题简单，我觉得质量最小有点问题
先分析一下，先看一下这个式子
mi*r+m*e=0
r和e为重心向量，m：没有加配重以前的模型质量
mi：配重的质量
就本题而言因为m和e都是确定的
所以mi和r成反比，r最大到50，mi最小，理论上存在，实际上是行不通的。

为此我把此题的主视图上的一个非角度尺寸给定

所以我把这题分成两步走
1.找到mi的重心地向两角（r）
2.求出质量mi（即右视图上的高度尺寸）

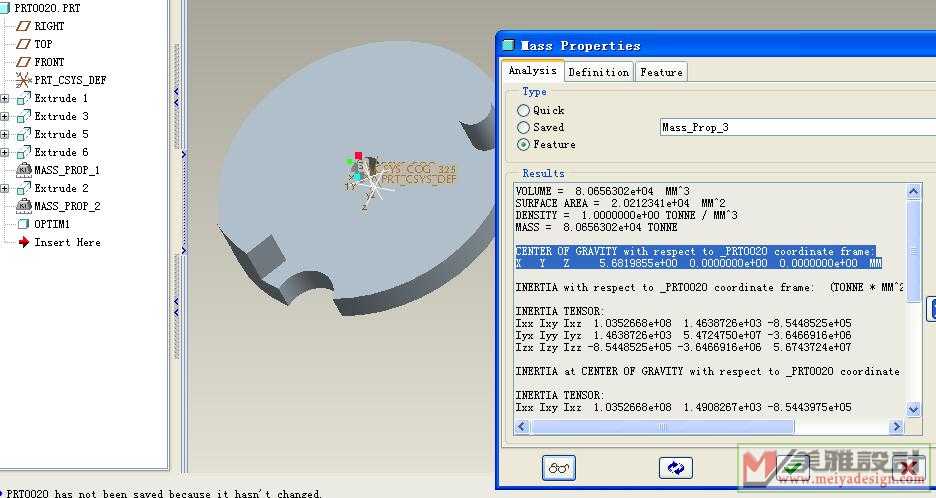

把握作得一个prt上传

keshun · 发表于 2008-1-28 14:57:46

等待中

shijinming · 发表于 2008-1-28 17:01:57

不懂，希望楼主能尽早公布答案，也让大家学习一下！

任我游nemo · 发表于 2008-2-13 08:21:26

原帖由 han912xue 于 2008-1-28 14:48 发表
这个题简单，我觉得质量最小有点问题
先分析一下，先看一下这个式子
mi*r+m*e=0
r和e为重心向量，m：没有加配重以前的模型质量
mi：配重的质量
就本题而言因为m和e都是确定的
所以mi和r成反 ...

強烈期待高手的詳述
