PRO/E2.0怎样画螺纹?

fengyu2908 · 发表于 2008-10-24 10:12:22

DDDDD

cevon · 发表于 2008-10-24 13:24:16

不错不错……

lsk111 · 发表于 2008-10-29 10:06:55

很好,谢谢

lsk111 · 发表于 2008-10-29 10:07:24

可不可以详细一些?

lsk111 · 发表于 2008-10-29 10:07:47

我也想知道怎么画?

lsk111 · 发表于 2008-10-29 10:08:38

能不能详细说明一下

okkss110 · 发表于 2008-10-31 02:27:52

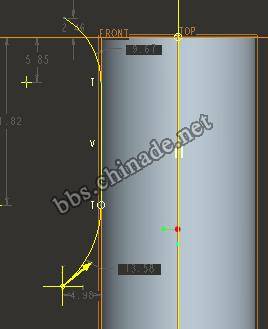

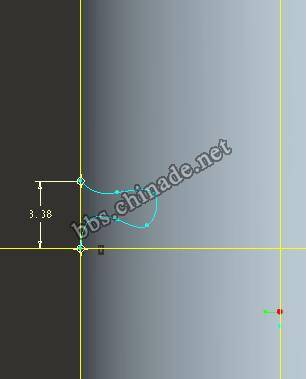

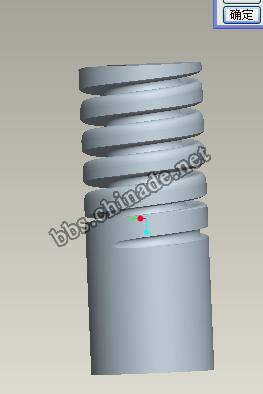

首先拉伸要螺纹物体，插入螺旋扫切，跟着点到绘截轨迹，捕捉圆住一边为参照，在边上随便放轨迹和坐标，再绘中心线，打勾出来定螺距，退出到绘截面，在交点为起点处随便绘，打勾定材料侧看看OK没

[ 本帖最后由 okkss110 于 2008-10-31 02:37 编辑 ]

lxhbb520 · 发表于 2008-11-2 23:24:19

直接脩飾不就OK了 ·還畫·畫多了小心軟件卡死·直接修飾（螺紋修飾）

[ 本帖最后由 lxhbb520 于 2008-11-2 23:33 编辑 ]

wanglei85329 · 发表于 2008-11-3 09:17:34

调用标准零件库修改参数

LCZJOP · 发表于 2008-11-3 16:13:10

o(∩_∩)o...哈哈
