弹簧送分题+3结束,公布教程在34楼

笨兔

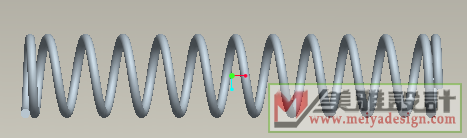

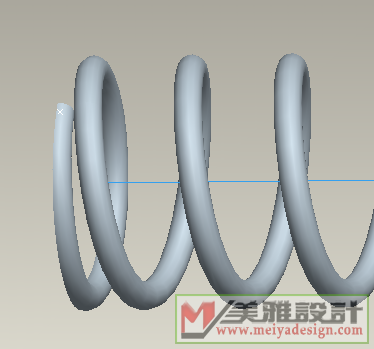

弹簧的第1种方法讲完了。需要做些说明；用变扫面得到中间轨迹的目的，可以从关系式中看出来，20是圈数，20不变那么改变长度再生后弹簧的圈数就不会变，这样就可以实现挠性装配，圈数不变也符合弹簧的实际。看看是不是很光顺啊。
下面讲第2中方法

[ 本帖最后由 笨兔 于 2007-11-25 15:25 编辑 ]

笨兔

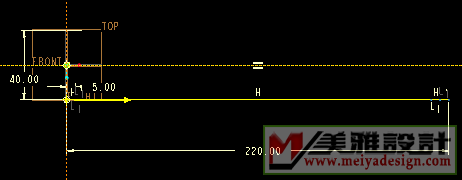

第2种方法建模简单些，直接用变节距螺旋扫描就成。需要注意的是轨迹的草灰，大家可以看我的图。我们还是以长度200中径为40圈数20钢丝直径5为例。

[ 本帖最后由 笨兔 于 2007-11-25 15:57 编辑 ]

笨兔

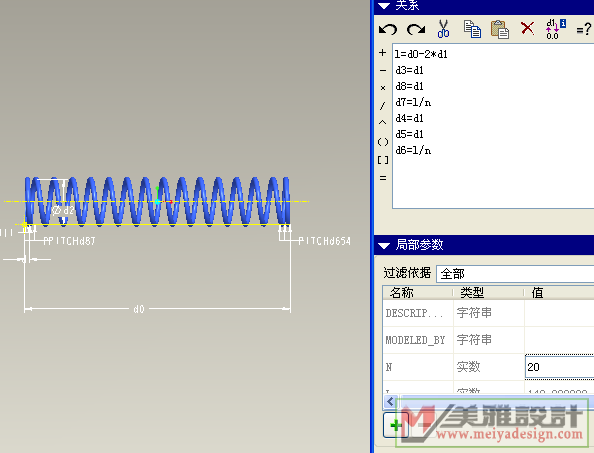

然后写关系式。说明N是圈数，首尾螺距等于钢丝直径这样才能并紧。l=d0-2*d1的写法要注意，可以写成d0=l+2*d1,有什么区别自己去体会，d1是钢丝直径d0是第1中做法中的第1个轨迹的长度即200。改变L的值N一样不变，符合弹簧实际。
还有一个技巧就是按住CTRL+G键可以不断再生，不用去改变L的值来再生，这点请大家自己摸索吧。
到此两种都讲完了。区别是明显的慢慢领会吧。
觉得有收获就顶一下。
弹簧挠性动画请到这里看http://www.meiyadesign.com/viewthread.php?tid=40538&extra=page%3D2%26amp%3Bfilter%3Dtype%26amp%3Btypeid%3D14

[ 本帖最后由 笨兔 于 2007-11-25 16:18 编辑 ]

飞龙

教程写得很详细，很精彩，辛苦兄弟了！

中华破浪

谢谢，辛苦了

txp

:) :)

ck3221942

谢谢楼主的教程！
辛苦你了！
支持！

小飞象

我还是支持版主的,呵呵

wwwwihv

C:\Documents and Settings\libo\桌面\Noname100.jpg

wwwwihv

不会发图要是会就发上来了
