送分题，三种方法做面，结束已公布PRT及教程

yzpyzp · 发表于 2007-10-9 09:00:48

顶下

cwzcg · 发表于 2007-10-9 09:50:00

做了三个，请PP!!!

感谢你积极参与做题，版主在题目要求中有疏忽，没有写明要加上模型树，但我想作为工程师级别的你应该是清楚的，如果不上PRT又没有带模型树如何判定呢？所以要请你多多支持与理解，我们来这里是交流学习的，不要闹出不开心，谢谢合作！

BY 飞龙在天

tian · 发表于 2007-10-9 10:29:29



wangjiefhjanqi · 发表于 2007-10-9 10:56:08

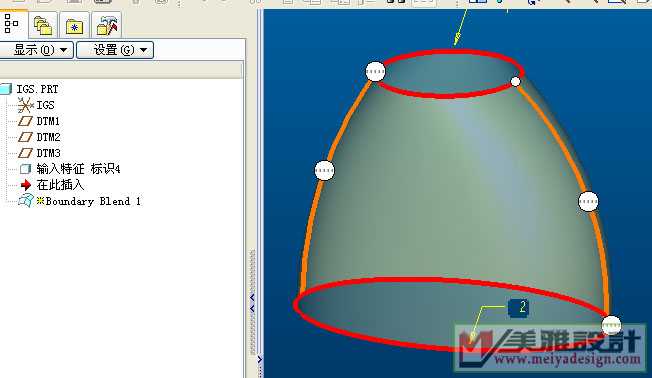

第一种方法：用边界混合的工具，最简单的方法。相信大家都会用。

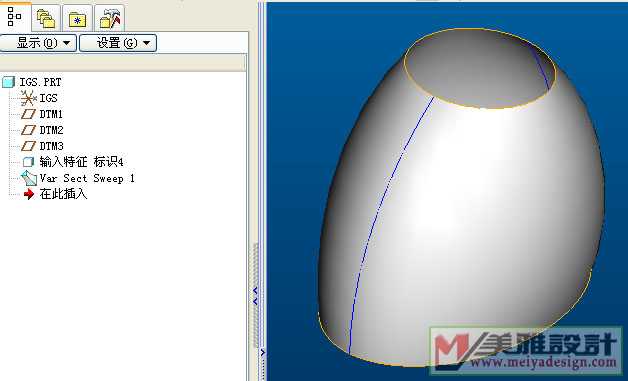

第二种方法：用可变扫描，先做一个辅助轨迹，再做一个图形，图形为一条斜线，长为65，X轴最大为25，最小为17.5.在做截面的时候，先做一个四分之一椭圆，长轴点可约束到已有的曲线上，短轴点设关系式为：SD1＝EVALGRAPH（“1”,TRAJPAR*65）,做完一个面后，再做另一个面，方法相同，再就是合并这两个面，最后镜射，再合并即可。

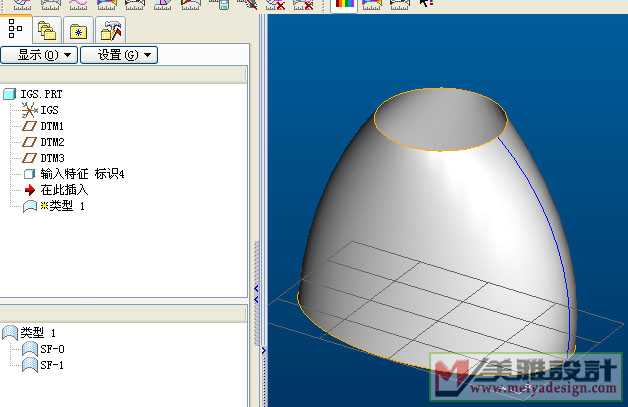

第三种方法：用造型，也简单，就不说了。

fang · 发表于 2007-10-9 11:15:35

支持龙王的来啦

wangjiefhjanqi · 发表于 2007-10-9 11:30:46

我做的模型树，请指教。

gramwin · 发表于 2007-10-9 11:59:37

!给你加多一种吧！在重新造形里面做！怎么做自己看着办吧！

dcdtutu · 发表于 2007-10-9 12:25:54

老大批批

[ 本帖最后由 dcdtutu 于 2007-10-9 12:27 编辑 ]

jeffery · 发表于 2007-10-9 12:39:02

哇，还真有分送啊。

苍龙 · 发表于 2007-10-9 12:49:02

到此结束
