楼主: 中华秀剑

这样的一款台灯,大家想想怎么建模

[复制链接]
发表于 2007-9-9 22:15:27 | 显示全部楼层
原帖由 yanfeng 于 2007-9-9 17:48 发表




牛人不敢当 不知道这样是不是可以把做法解释清楚


用角度阵列不更简单。
发表于 2007-9-9 22:36:30 | 显示全部楼层
没用过 尝试一下
发表于 2007-9-9 23:26:26 | 显示全部楼层

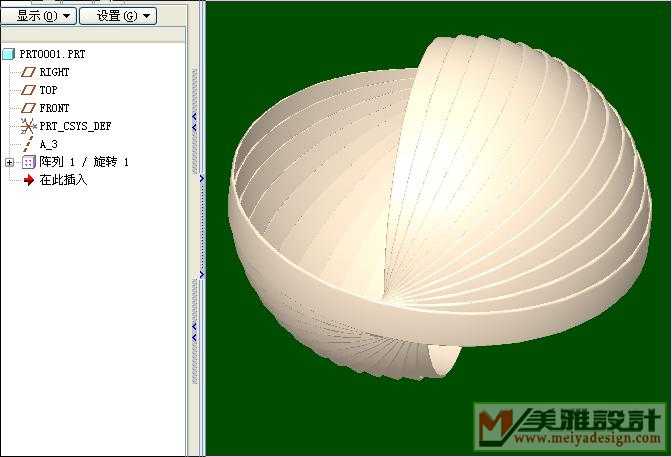

受楼上的启发,用PROE模拟了一下,不是很象,只是摸索一下方法 .看来方案还是可行的.

[ 本帖最后由 djg1953 于 2007-10-26 13:33 编辑 ]
发表于 2007-9-10 08:48:54 | 显示全部楼层
楼上的爱因斯坦,能看看你的part吗?
我做的阵列只能绕轴旋转,直径方向的大小怎么才能在阵列中修改呢?

发表于 2007-9-10 09:46:38 | 显示全部楼层

回复 #14 tim_tb007 的帖子

因为我只是模拟一下,所以没有保存.你要在横向重新建一个轴,选择直径的方向尺寸为增量,有空的话我会重新画一个标准一点的.
发表于 2007-9-10 10:05:26 | 显示全部楼层
牛人啊!可以讲一下做法吗?
发表于 2007-9-10 10:23:17 | 显示全部楼层

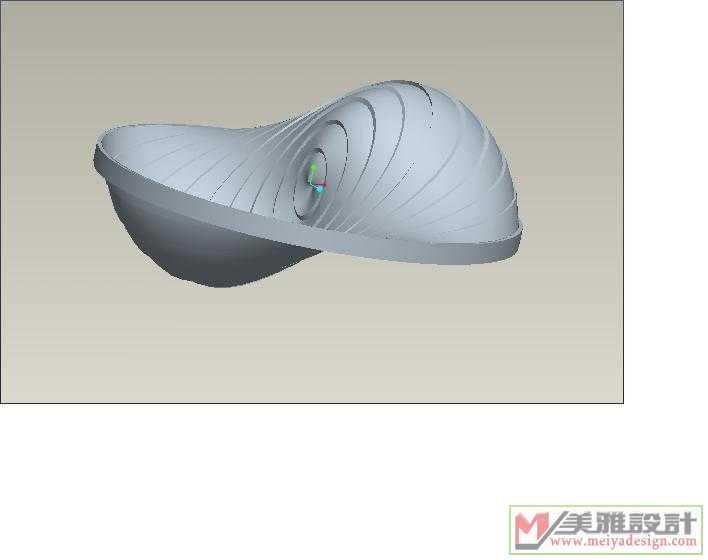

看来我理解错了,还以为是这样的呢
发表于 2007-9-10 10:52:38 | 显示全部楼层

回复 #13 djg1953 的帖子

一楼图看是椭圆的,你这个像圆的,椭圆的好像不能这样阵列.
发表于 2007-9-10 16:35:57 | 显示全部楼层
原帖由 cwzcg 于 2007-9-10 10:52 发表
一楼图看是椭圆的,你这个像圆的,椭圆的好像不能这样阵列.

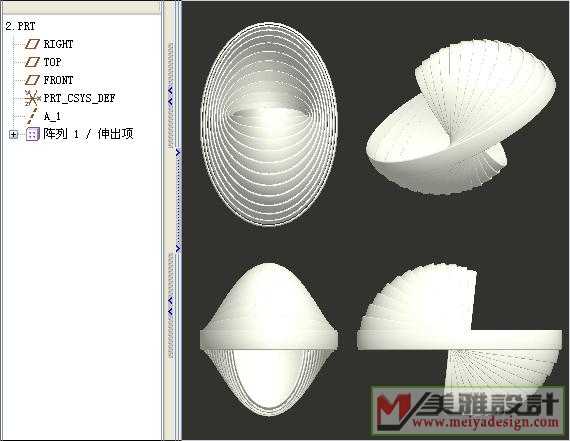

我倒不认为一楼的图是隋圆的,不过就算是隋圆的也是一样可以阵列的啊,附上PRTD供参考.

[ 本帖最后由 djg1953 于 2007-9-10 16:42 编辑 ]

2.prt.rar

711.81 KB, 下载次数: 36513, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2007-9-10 18:21:45 | 显示全部楼层

回复 #19 djg1953 的帖子

谢谢指导,我又学到一招!!!
