楼主: 幻境

练手小题+2,结束已出简单说明

[复制链接]
发表于 2007-8-22 12:04:01 | 显示全部楼层

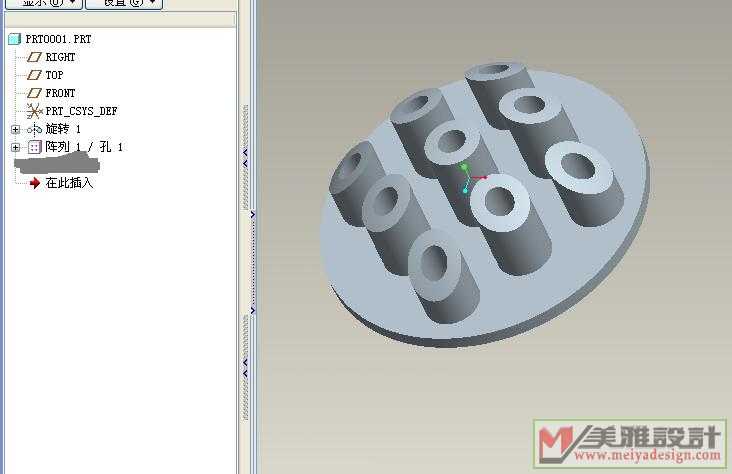

我试做了一个,向大家学习。

我这样做合乎题目的要求吗? 练手小题目.gif 8-22.prt.rar (296.77 KB, 下载次数: 2)
发表于 2007-8-22 13:33:01 | 显示全部楼层

再做了一个

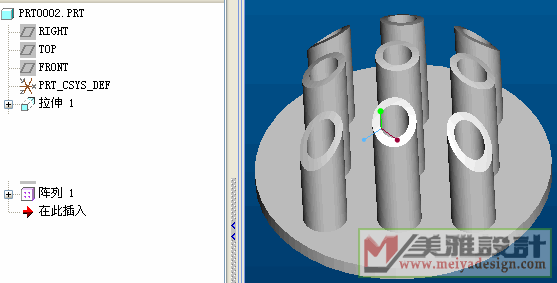

用另一种方式做了一个,行吗 2.gif (17.48 KB, 下载次数: 1)

8-22-3.prt.rar

307.35 KB, 阅读权限: 120, 下载次数: 0, 下载积分: 华币 -1

发表于 2007-8-22 19:35:38 | 显示全部楼层

看看

看看这样可以吗

[ 本帖最后由 wanjing722 于 2007-8-23 08:12 编辑 ]

2003.prt.rar

309.71 KB, 阅读权限: 120, 下载次数: 0, 下载积分: 华币 -1

发表于 2007-8-23 09:40:07 | 显示全部楼层
做做!!

评分

1

查看全部评分

 楼主| 发表于 2007-8-25 08:33:29 | 显示全部楼层
时间到,题目结束。
这个题目有很多会员都没有看清题目要求,没有根据我提供的图示步骤做题。因为比较简单,我就来几个图片说明吧

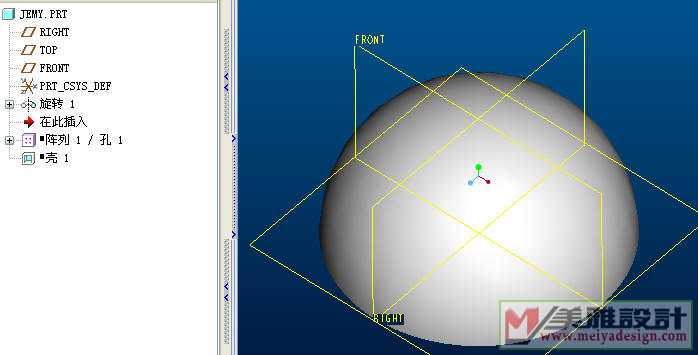

第一步:旋转出实体

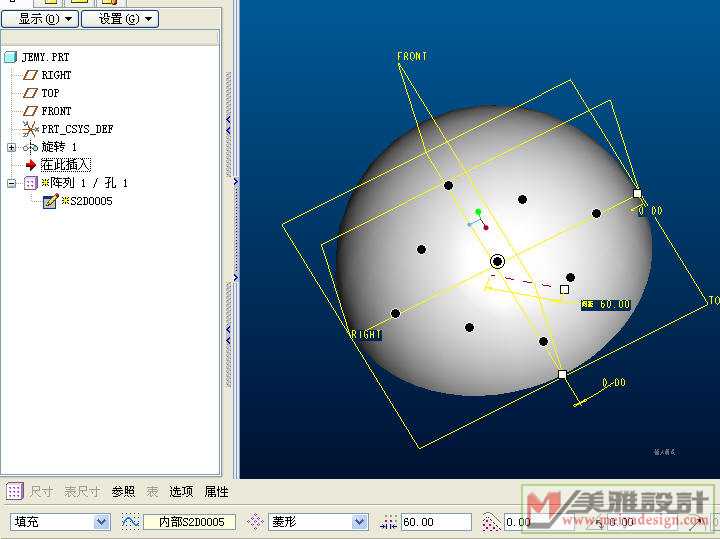

第二步:在圆弧面上填充阵列出孔的特征

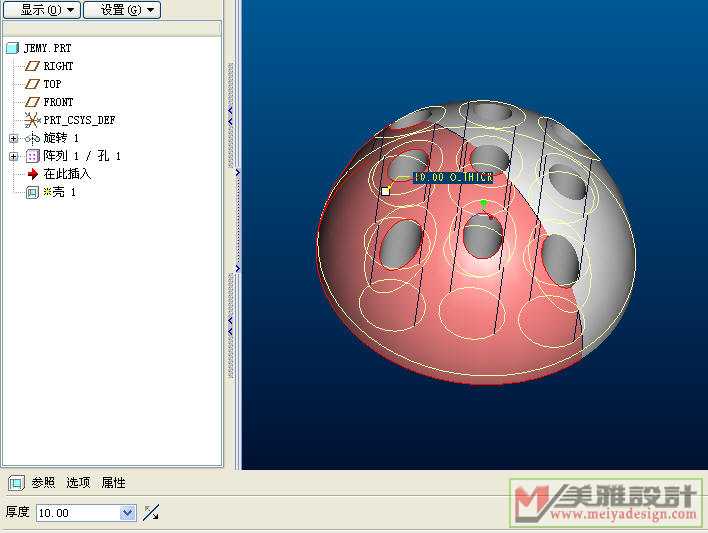

第三步:以
圆弧面为排除曲面抽壳

jemy.prt.rar

272.46 KB, 下载次数: 15, 下载积分: 华币 -1

评分

1

查看全部评分

发表于 2007-8-25 09:44:45 | 显示全部楼层
很是不错,来晚了~~~
发表于 2007-8-25 09:47:58 | 显示全部楼层
噢、我的天呀,我明白。。谢谢楼主!!
发表于 2007-8-25 12:22:40 | 显示全部楼层
高手!!!我想了这么久都不会
发表于 2007-8-27 23:24:51 | 显示全部楼层
嘿嘿,学习到了制图的思路,谢谢!
发表于 2007-8-28 08:05:15 | 显示全部楼层
不错,学到了点东西....
