楼主: 笨兔

行为建模综合题结束,教程公布在14楼!▲

[复制链接]
发表于 2007-6-5 21:20:32 | 显示全部楼层
搞不懂呀,还要学习了
发表于 2007-6-5 21:27:19 | 显示全部楼层
现在还不会,看看会不会出教程,
正在学习中
 楼主| 发表于 2007-6-7 12:42:05 | 显示全部楼层
没有想到放了几天却没有人完全做出来,出呼我的预料 ,现在提前结束,开始给大家讲讲方法,希望大家能领悟出行为建模的基本方法。从PAT来看是一个很简单的机构,我加了这些要求就是要大家学习行为建模。
 楼主| 发表于 2007-6-7 12:51:33 | 显示全部楼层
下面开始讲:1,要用TOP-DOWN方法来做,其实单一的这个机构用不了这个。

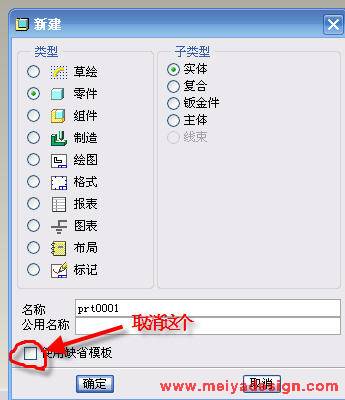

首先,我们建一个空文件,名字随便取,这里我用的默认名,然后保存。注意取掉“使用缺省模板”。这个做什么用呢?这个就是下面要用的骨架文件。

评分

1

查看全部评分

 楼主| 发表于 2007-6-7 13:06:22 | 显示全部楼层

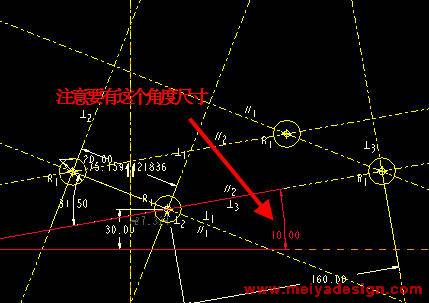

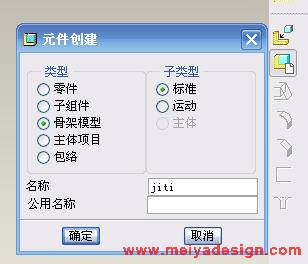

然后新建一个组件文件siliangan.asm,创建元件,在创建元件采单中钩先“骨架模型”以缺省或原点方式放置。打开刚建的元件开始画骨架如图,完成的骨架文件会显示为特殊的图标。
 楼主| 发表于 2007-6-7 13:43:42 | 显示全部楼层

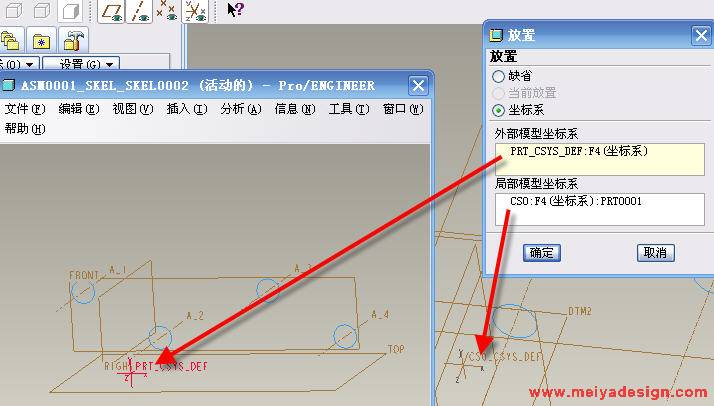

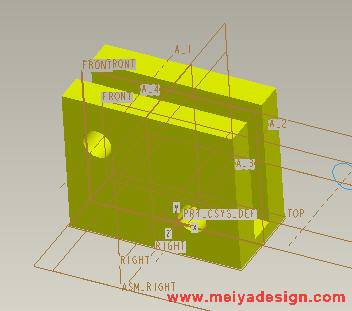

骨架文件的定义在这里我就不阐述了。先创建底座元件,方法是新建一个PAT文件取名为dizuo,保存。注意以后所有创建的元件都是空的,这点别忘了。回到组件窗口,以默认方式放置刚创建的dizuo,意思就是没有装配的。然后打开这个zizuo文件,在工具栏中点选插入-共享数据-复制几何,在下面的工具栏中不选发布几何项,在曲面集中选取左边的两个圆,然后电击中间的图标会出现出现一个警告“确认将特征转换成外部几何复制特征”,点“是”出现放置菜单,选取坐标系,分别选取坐标,确定再确定,这时大家回发现复制的圆与原来的圆并没有重合,别急,是因为还没有装配呢。接着就是以复制的图元为基准进行dizuo的建模了。完成后如下图。
 楼主| 发表于 2007-6-7 13:51:58 | 显示全部楼层

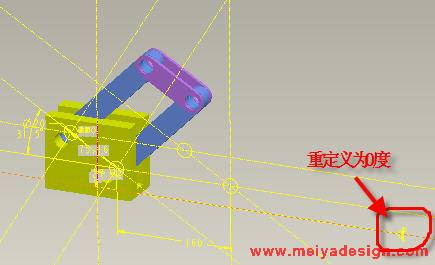

以同样的方法完成其他元件的建模。完成后,在组件状态下分别重定义元件进行装配。然后把角度值重定义为0度。在此,组件建模完成。接着是进行机构仿真的设置,这里就不祥述了。
 楼主| 发表于 2007-6-7 14:05:23 | 显示全部楼层

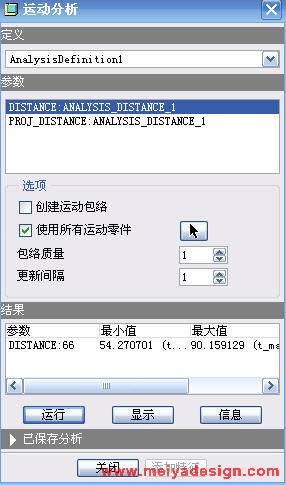

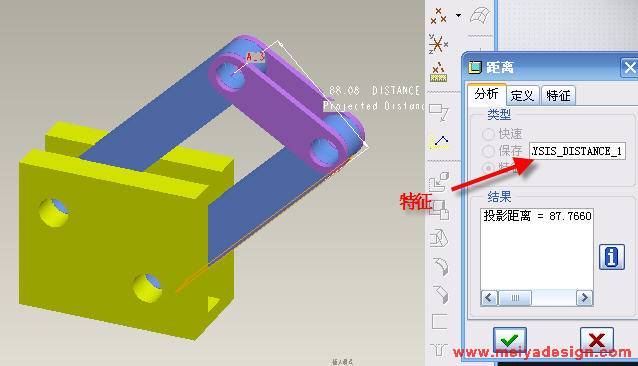

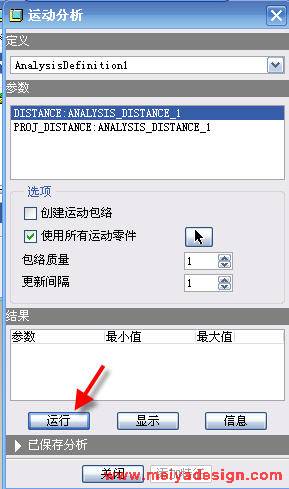

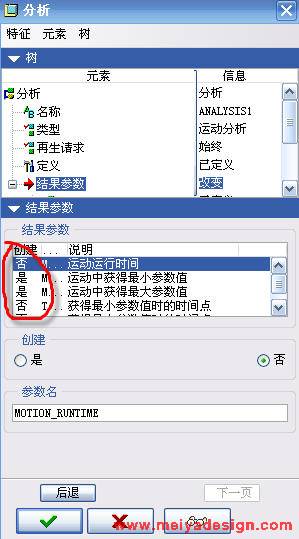

下面是应用测量技术进行优化设计了。首先测量出上连杆与下连杆间的距离,得到一个测量特征。然后进行分析,选取运动分析,下一步-运行,得到运动分析结果,关闭窗口在分析中得到结果参数,将最大值和最小值设为是,其他设为否。在模型树中会出现分析特征“ANALYSIS1“。
 楼主| 发表于 2007-6-7 14:10:46 | 显示全部楼层

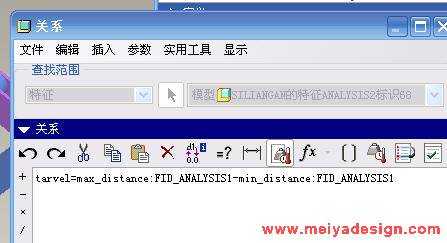

再一次运用分析工具,这次选取关系,点击下一步出现关系窗口,输入关系”tarvel=max_distance:FID_ANALYSIS1-min_distance:FID_ANALYSIS1“,确定,在模型树中出现分析特征“ANALYSIS2”。
 楼主| 发表于 2007-6-7 14:20:48 | 显示全部楼层
接着,在工具栏中选取分析-优化/可行性进入优化分析,各栏选取如下图。然后运行,大家可以看到原来做图时的75变为了75.16,30度变为了31.5度,这就是优化后的结果。其中36的意思只支连杆宽度+1MM的间隙。最后就是制作仿真JPG图了。
