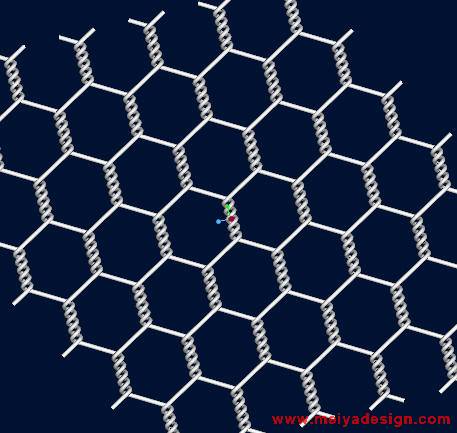

钢丝网阵列题，已公布PRT

chinanast · 发表于 2007-3-30 07:12:16

LZ出题新颖，提出表扬！

好题大家积极享受吧！

伊峰 · 发表于 2007-4-4 08:32:45

先站好位吧

伊峰 · 发表于 2007-4-4 11:03:43

好像不知道从那下手哦,试试看吧

飞龙 · 发表于 2007-4-5 08:48:25

要用心去思考,其实也并不是那么的难!

wuxiang · 发表于 2007-4-5 11:16:04

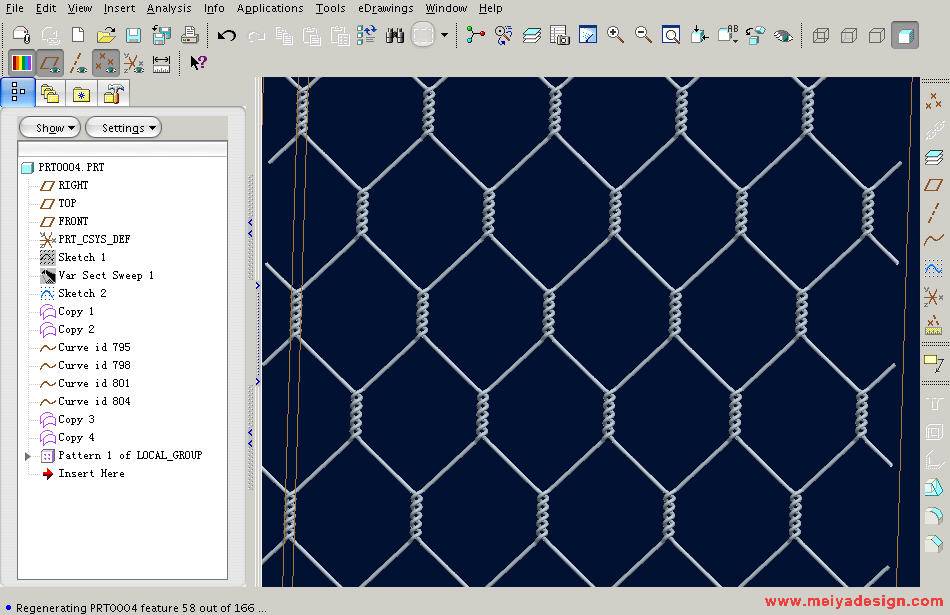

粗茶淡饭做了回

没做对，请再改改，请看图片所指处。　by tjczxy

修改了，谢谢tjczxy版大的指点

取消权限,公布PRT!

hejiebin · 发表于 2007-4-8 00:40:16

我好想学啊
+

yobdc · 发表于 2007-4-8 12:07:10

老大帮我看看

取消权限,公布PRT!

破锣懿 · 发表于 2007-4-15 09:53:26

本机器中没有Pro/e，就简单介绍几种做法吧：
1、螺旋扫描法：通过创建右手螺旋和左手螺旋扫描，形成纽结在一起的部分，再拉伸出4个直线圆柱，最后矩形阵列即可。
2、曲线扫描法：这需要一定的曲线方程知识。草绘两条曲线，分别为右手螺旋和左手螺旋，最好包括两端的直线部分，否则和螺旋扫描法一样了，然后分两次扫描拉伸成两个纽结在一起的实体，再矩形阵列即可。

飞龙 · 发表于 2007-4-22 14:57:05

取消权限,公布PRT!

流星 · 发表于 2007-4-22 20:12:26

好有意思呀！

账号		自动登录	找回密码
密码			注册

钢丝网阵列题，已公布PRT

回复 #15 413926087 的帖子

评分

我也做了一个，哈哈

评分

做法介绍
