沙滩裤构面题目(+3)（转载）活动结束，权限解除

流星

破衣哥，为什么，在论谈中，我不能看到图片呀！请指点一下呀！多谢！

kangproe

你是说所有的贴子你都看不见图片吗？
这我就不知道了，你要不再下个最新版本的ＩＥ浏览器计划试试看

wwj_1223

试一试,请PP,只能加厚到2.1

[ 本帖最后由 kangproe 于 2007-3-31 07:10 编辑 ]

薯仔lyx

呵呵````

kangproe

　到此我把所有的prt都看过了,总体不错,但有几位朋友的若是修改一下会更好.大家继续积极做题呀!
注:第一列为用用户名,第二列为文件名.大家看一下我有没有搞错.
   排名不分先后
用户名     文件名

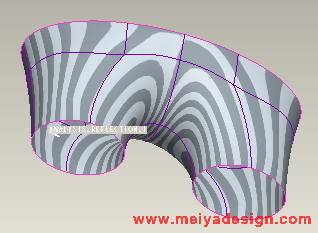

biger :    2-hole[1]曲面为G2连续,思路较好.+5
liujiaqu   m[1]     思路不错,虽然达到了G1连续,但是效果不是很好.有等更改.
guoyanyanyun  zuoti 思路不错,虽然达到了G1连续,但是效果不是很好.有等更改.
YANGXIANG    2008  完全符合要求,曲面为G2连续,思路较好,步骤较少,实为佳作.+5
苍龙         mm    达到要求,曲面为G1连续.
幻境        mian   达到要求,曲面为G1连续.
萤火虫     0000    思路很好.我做了两处更改,就成了一个标准的G2的了.一个是:把造型曲线的
               切向量设为曲率.二是用FRONT基准面做草绘面来切剪曲面.这个草绘也是有要求的.
莹莹      prt0001  与YANGXIANG 朋友的思路一样,只是你们的造型曲线的选择点不一样,他的  是G2你的是G1.等prt解除权限了你下载他的学习一下.

kangproe

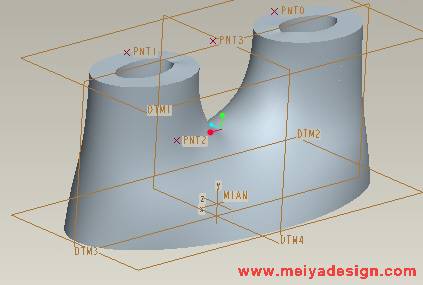

流星    mian.prt.38达到要求,曲面为G1连续
wwj_1223 diku      曲面为G2连续+5
薯仔lyx prt0001   与wwj_1223朋友的思路大致相同,不这他的是G2的而你
                   的是G1的.等prt解除权限了你下载他的学习一下.
zql516518  6545654  达到要求,曲面为G1连续且效果很好.
                    个人建议:1,你把n侧曲面的另外两个边(哪两应该很清楚)的
                    边界条件设为垂直,然后就可以镜像了,其实本题目只需要做出四分之一.
                    2,你的草绘曲线完全可以用复制加修剪的方法获得.
                    3,你在保存prt的时候把"在此插入"的前头拉到最上面,这样保存的prt就很小了

wllovesyb

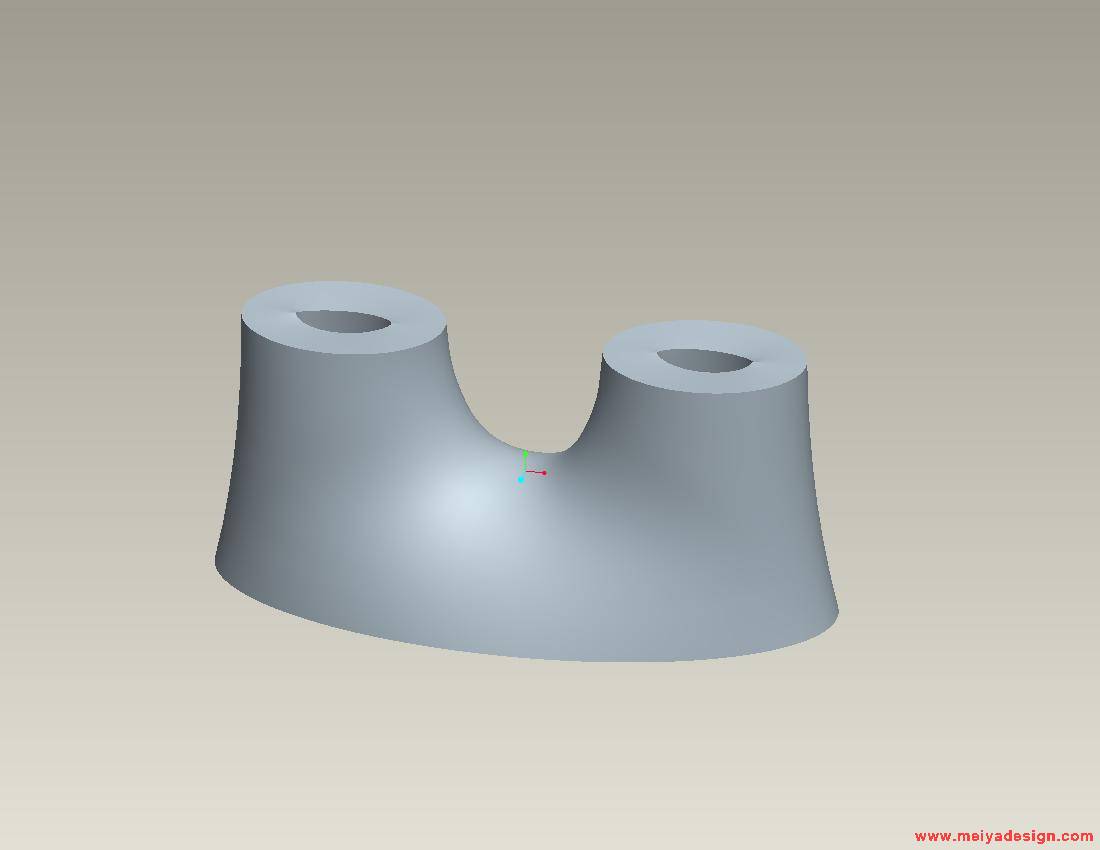

版大，看看我的，能加厚到2.0mm

wllovesyb

看看我的，能加厚到2.0MM

莹莹

谢谢版主的点评，我会继续努力的，希望版主能够给我们带来更多的好题目，我会一直努力做题的

无忧

做了个G1的.做G2有点困难,期待学习.
