曲面构建技巧-渐消面的做法和思路

中华秀剑 · 发表于 2007-3-12 18:48:47

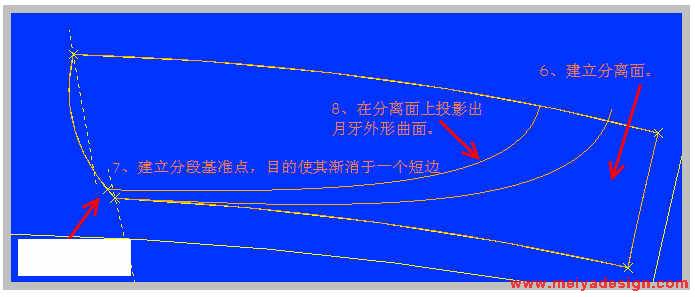

6、利用四个边界曲线建立分离面。
7、在公共边线上建立分段基准点，目的使其后面渐消时，消失于一条短边上，而不是一点。
8、在分离面上投影出月牙形外形边界线。如图D所示。

中华秀剑 · 发表于 2007-3-12 18:49:37

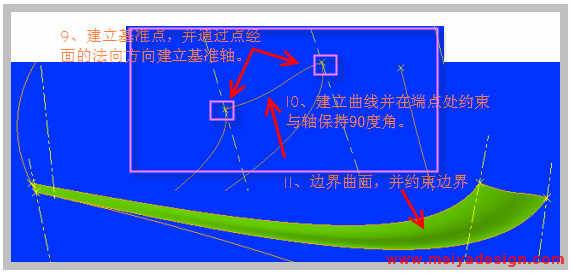

9和10、建立基准点和并经过该点在面的法线方向做轴，用PNT ON SURF的方式建立基准轴。再通过此二点建立边界线，草绘中约束端点的切线方向与轴保持垂直关系。
11、生成边界曲面，并约束边界属性。如图E所示：

中华秀剑 · 发表于 2007-3-12 18:50:08

12、经过切除曲面和合并等操作，完成效果见图一。
注：本题中做到曲面相切，并未达到曲率连续，感兴趣的可以思考一下,本节目的是为了大家对渐消面有个初步认识,对其做法和思路起一个引导作用,仅做为基础篇的内容,有经验的高手可以再补充一下。

飞龙 · 发表于 2007-3-12 19:45:41

很好的教程

best2003 · 发表于 2007-3-12 20:04:34

好好学习

ghoul · 发表于 2007-3-12 20:05:09

学习了哈，美女辛苦了

幻境 · 发表于 2007-3-12 20:43:00

谢谢美女了，受用。。。。。。

美雅可以学到很多东西啊

houpingliang · 发表于 2007-3-12 21:02:30

好帖啊,顶上,学习一下!!!

www.cst · 发表于 2007-3-12 21:02:52

我顶你....顶

wwj_1223 · 发表于 2007-3-12 21:47:46

不要让她停,继续顶呗
