[转载教程] 工程图中的几个精华问题▲

[复制链接]
zhp023
 楼主| 发表于 2007-2-7 08:50:55 | 显示全部楼层
按正常程序出图。（之前还是要编辑好视图放置的位置）
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:51:53 | 显示全部楼层

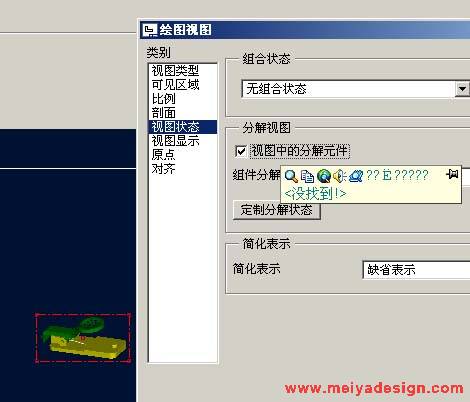

双击视图弹出如图的对话框，在视图中的分解元件前面筐打上勾，现在就可以点定制分解状态。
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:52:44 | 显示全部楼层

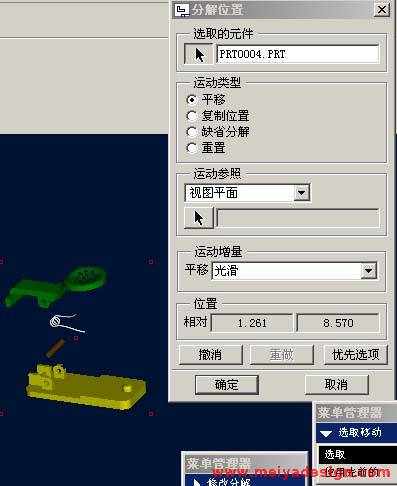

之后就会弹出跟在3D状态下一样的编辑分解位置对话框，就可以编辑元件爆炸位置了。
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:53:51 | 显示全部楼层

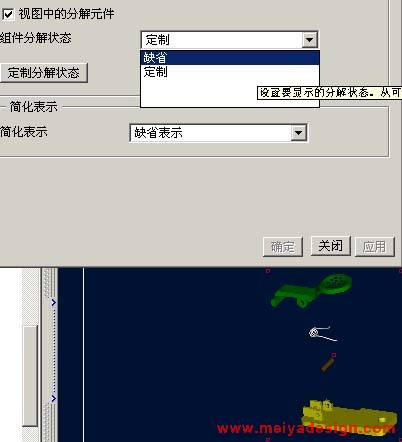

我们做好爆炸图，如果不要了，也可以如图操作。
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:56:18 | 显示全部楼层

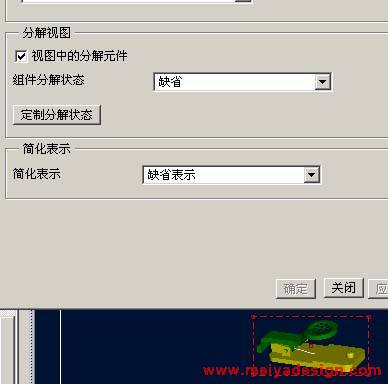

结果就是这样了。
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:57:47 | 显示全部楼层

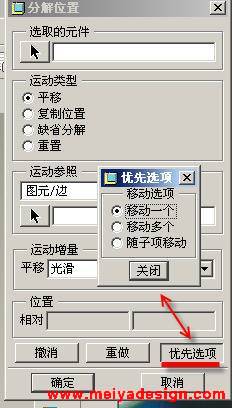

我们做爆炸图的时候如果要一次移动多个元件可以如图操作。
回复 支持 反对

使用道具 举报

zhp023
 楼主| 发表于 2007-2-7 08:58:42 | 显示全部楼层
欢迎大家提出意见。
回复 支持 反对

使用道具 举报

萤火虫
发表于 2007-2-7 14:30:17 | 显示全部楼层
不错,很厉害,顶一下,希望你能成为金牌会员,哈哈
回复 支持 反对

使用道具 举报

独爱
发表于 2007-2-7 14:31:15 | 显示全部楼层
谢谢分享....
回复 支持 反对

使用道具 举报

语言
发表于 2007-2-7 19:41:38 | 显示全部楼层
谢谢楼主带来好资料,辛苦了!
