基本造型指令详解之Style（一）和基本造型指令之Style（二）

YANGXIANG

COS By Intersect…
还可以通过COS By Intersect…的方法通过曲面和曲面，曲面和基准面的交线来创建曲面的COS线。



[ 本帖最后由 YANGXIANG 于 2007-1-21 13:33 编辑 ]

YANGXIANG

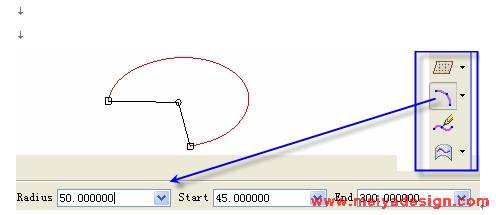

其它特殊的曲线创建方法在WildFire3.0中，您现在可以创建一个标准的圆或圆弧了。创建的方法比较直观，自己尝试拖动和修改一下便了解了

[ 本帖最后由 YANGXIANG 于 2007-1-21 13:14 编辑 ]

YANGXIANG

曲面ISO线
在WildFire中，你可以通过Curve from Surface…的方法来创建曲面的ISO线，这在创建曲面和曲面之间的过渡的时候非常有用。
指令位置：Styling..（造型…）Curve from Surface….（自曲面创建..）

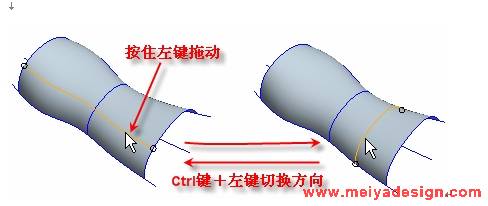

点击指令后在曲面上单击一下系统便会自动创建出一条曲面的ISO线，你可以在控制面版上选择曲面的类型（Free或COS），按住左键可以在曲面上拖动曲线,你也可以在Options选项页下直接输入比例值，按住CTRL键的同时单击左键便可以切换ISO线的方向(u,v方向切换)

[ 本帖最后由 YANGXIANG 于 2007-1-21 13:15 编辑 ]

YANGXIANG

Offset Curve…（偏距曲线）在Style中，您还可以根据已有的曲线创建它的切向或法向偏距线。
指令位置：Styling…（造型）Offset Curve….（偏距曲线）kyy8e$^s mGK如果曲面是在曲面上的COS线，那么缺省的偏距就是沿曲面进行偏距（新的曲线也是同一曲面的COS线），如上图所示。



[ 本帖最后由 YANGXIANG 于 2007-1-21 13:15 编辑 ]

YANGXIANG

Curve from Datum….（自基准创建曲线）CAD,CAE,CAM,ICAX,idesign,模具,设计,招聘,培训i        l8b[1]Bf

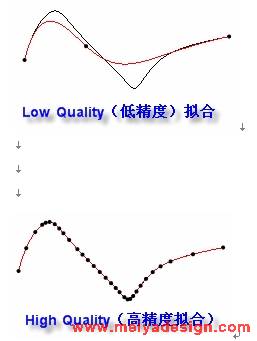

L本指令实际是根据已有的曲线重新拟合出一条曲线来。拟合的精度可以修改，低精度（Low Quality）则减少原来曲线的插值点以得到更光滑的曲线，但相应的和原曲线的偏差就加大了。搞精度则增加构成曲线的插值点，和原曲线的重合度更高并且可编辑性更高，但因为增加了插值点，编辑曲线的时候就比较难以得到高质量的曲线了。



[ 本帖最后由 YANGXIANG 于 2007-1-21 13:16 编辑 ]

YANGXIANG

这样传太慢了.还是先做成word文档再传上来.需要的朋友请下载吧.

[ 本帖最后由 YANGXIANG 于 2007-1-21 13:29 编辑 ]

飞龙

[review=YANGXIANG]好资料，感谢分享[/review]

玄奘

这个是从入门到精通Style的全过程教程啊
大家要顶啊

gramwin

,路过,顶你!

yuyufen

是啊.学习了~ 顶~ 上.
