构面加厚练手题！+5分(宣布停止已公布教程)

中华秀剑 · 发表于 2006-12-30 11:34:56

我的做好了，请与时姐PP，密码已经发你了

曲面质量评价纠正：通过任意一个平面和你上传的零件曲面相交检测发现曲面上存在曲率不连续曲线，故曲面质量只达到了G1+水平。特通知纠正！——by chinanast

[ 本帖最后由 chinanast 于 2007-1-1 23:41 编辑 ]

gramwin · 发表于 2006-12-30 13:38:58

原帖由 wushenmars 于 2006-12-30 10:54 发表

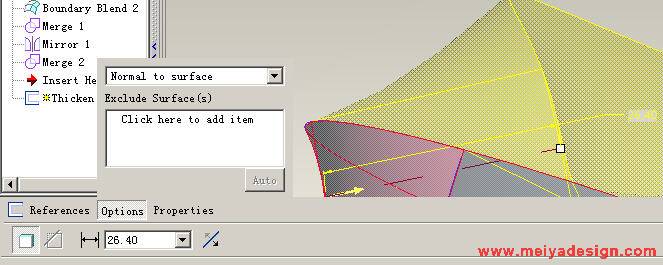

来自PRO/E交流技术群的做法，边界混合的整面，无拆面修补。和Z-YIXI的发表的属同一个人作品，Z-YIXI发表的是重新造型一步完成的加厚39mm。这个作品属于边界混合一个面加厚37.5mm。

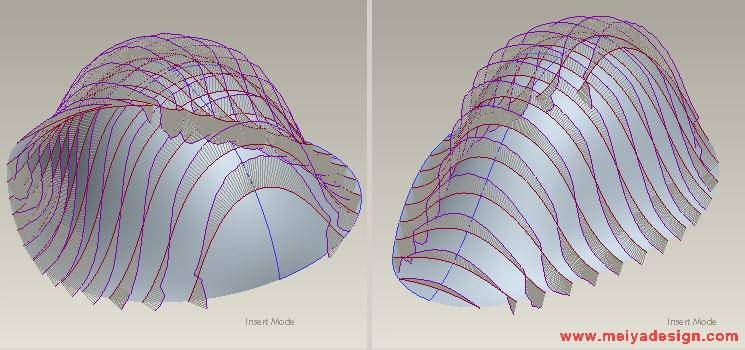

看过兄弟的prt,并不合要求！要求是真接加厚，请看下图示：

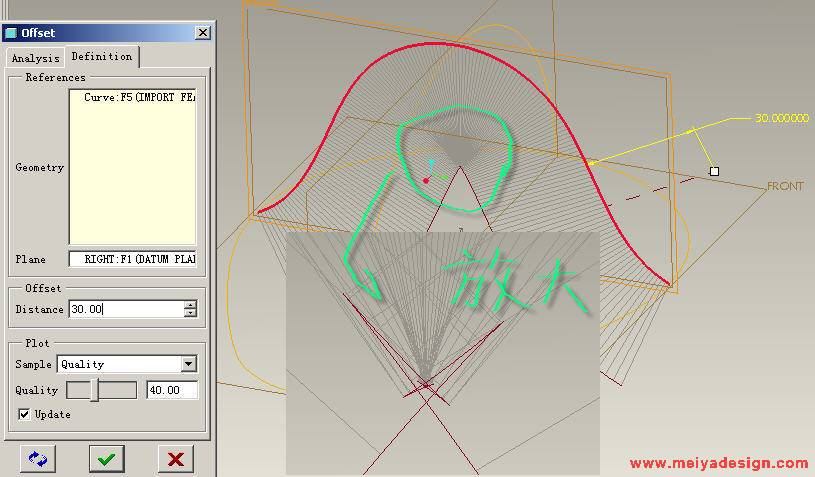

也就是说把整个面向内offset! 再看第二个图，offset到30就不行了。

[ 本帖最后由 gramwin 于 2006-12-30 14:51 编辑 ]

玄奘 · 发表于 2006-12-30 15:23:39

上面高论啊，

确实是这样，他们都不是垂直加厚的。
秀剑老大确实实力，强啊！

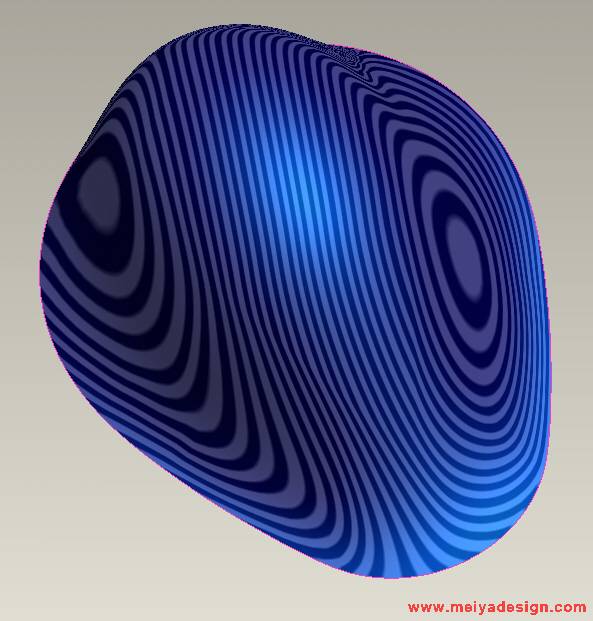

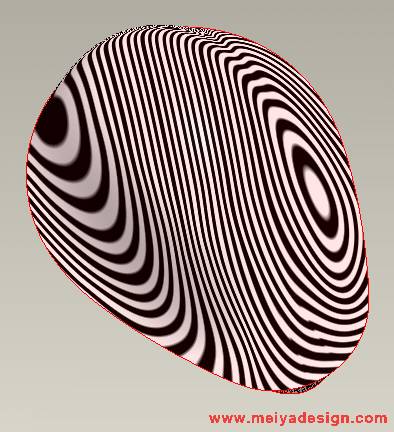

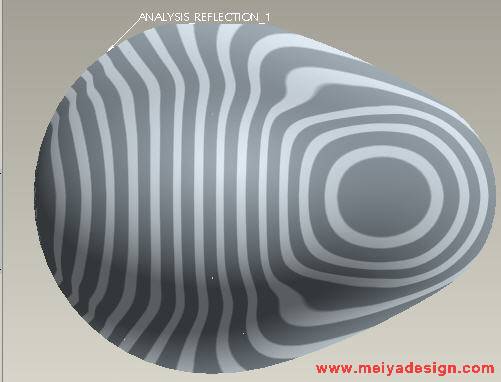

飞龙的斑马纹看起来有点小小缺憾，有点像G1的感觉。
这题吸引好多高手哦
与时老大，秀剑老大，飞龙老大，闪闪老大，忆昔老大。。。。等等等

[ 本帖最后由玄奘于 2006-12-30 15:28 编辑 ]

gramwin · 发表于 2006-12-30 16:04:20

看到怎么多老大来支持！太高兴了。自己也支持一下！

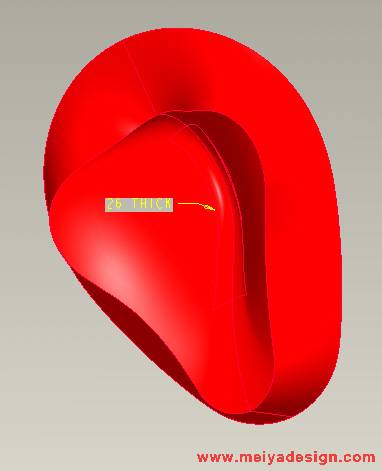

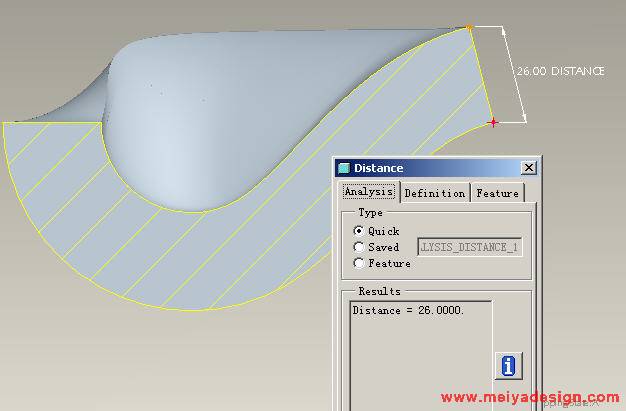

G2连接，加厚26MM.不知道出题，自己做有没分加！

曲面质量评价纠正：通过任意一个平面和你上传的零件曲面相交检测发现曲面上存在曲率不连续曲线(放大分析图可发现)，故曲面质量只达到了G1++水平。特通知纠正！——by chinanast

[ 本帖最后由 chinanast 于 2007-1-1 23:43 编辑 ]

wushenmars · 发表于 2006-12-30 16:22:37

虽然我的面不是垂直加厚，没能达到要求，但从曲面一步作完，把这个面做整面的。G2流畅，我想你们还没几个人能做吧

玄奘 · 发表于 2006-12-30 16:27:51

刚才是我没仔细看
看了一下前面老大们做的
谨以晚辈像前辈讨教问题出发
看看我说的对不。

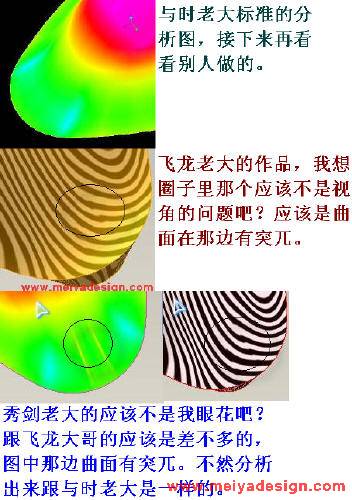

请看图片

wushenmars · 发表于 2006-12-30 16:42:17

很仔细哦

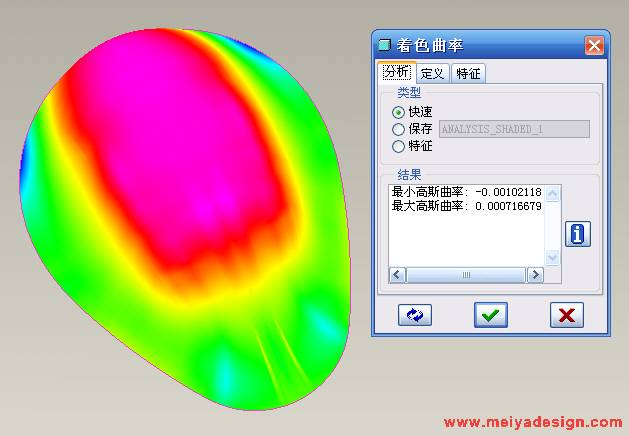

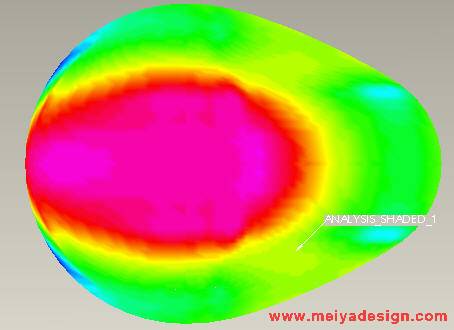

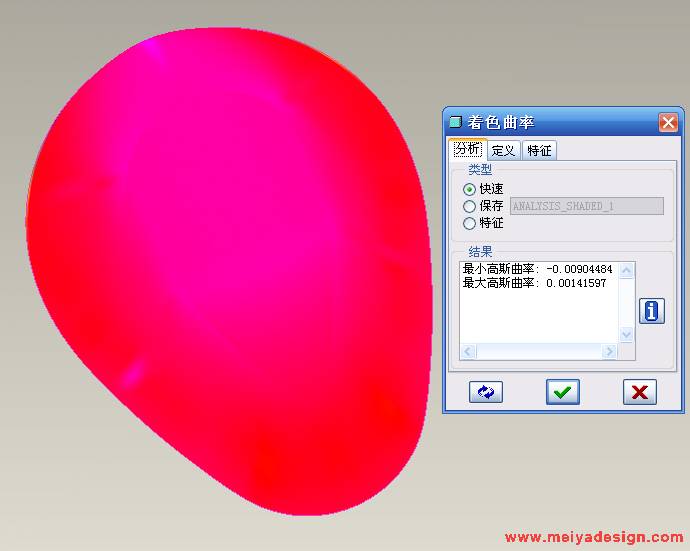

个人见解，按照这个IGS的线条流向来看，切面，补面，还要垂直加厚25，必然造成接头的G1现象，不能真正做到G2。而整面做到了，但是可以看出高斯曲率分析出来必然加厚不行。这个图在UG里的扫描曲面做或者CATIA做，面做的都很漂亮，但加厚还是不行呵呵。

showshow · 发表于 2006-12-30 16:51:50

呵。。。这里果然高手众多。。期待公布好的prt或者是好的教程

飞龙 · 发表于 2007-1-2 09:30:54

我来个G2曲率连续的吧

wushenmars · 发表于 2007-1-2 12:41:00

哈哈我也G2的哦.但不能垂直加厚的
