沿曲线等弦长阵列－ trajpar_of_pnt 函数的应用

飞扬 · 发表于 2006-10-9 10:47:03

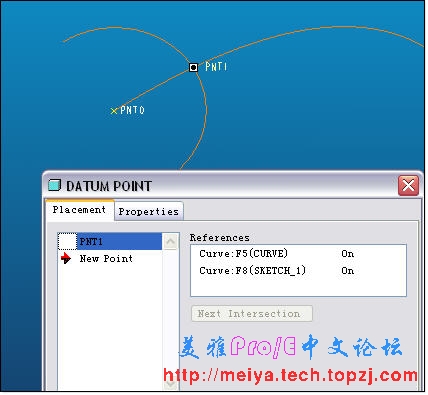

做一交点

飞扬 · 发表于 2006-10-9 10:47:51

阵列前准备，做组，将所用到的2D曲线改名(可选步骤)

飞扬 · 发表于 2006-10-9 10:48:52

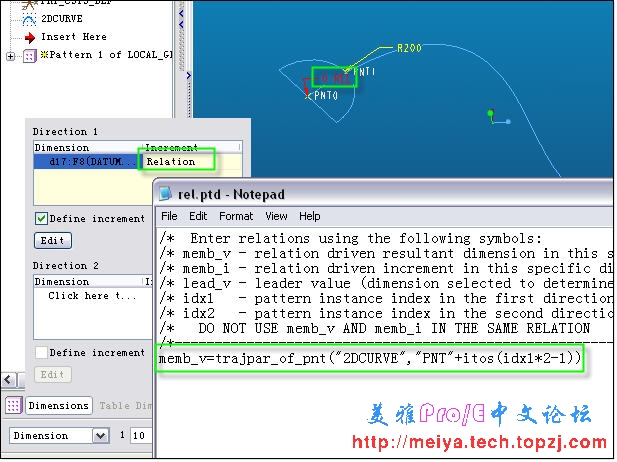

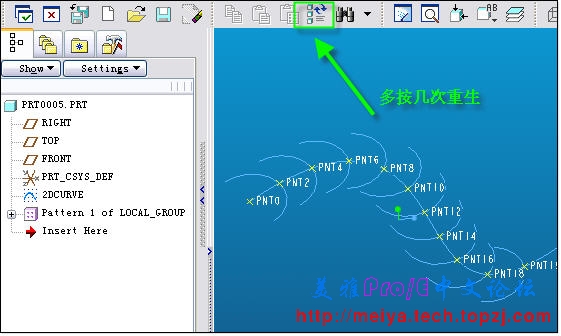

关系式阵列，这里相当奇怪，不知道到底是proe的bug还是什么，得多次按重生

飞扬 · 发表于 2006-10-9 10:50:08

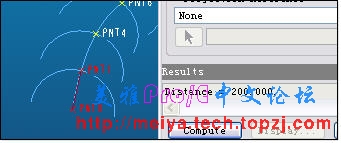

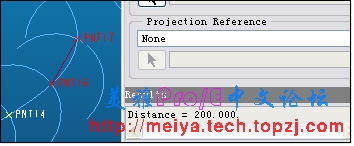

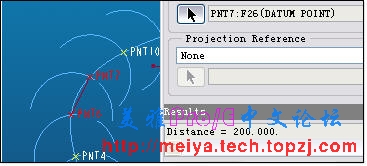

测量验证

飞扬 · 发表于 2006-10-9 10:51:33

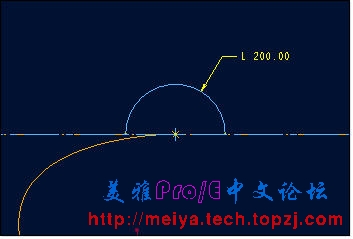

讲到这里，大家应该都明白了，2D下采用圆弧与曲线相交求点，3D下则用圆球面与3D曲线求交到点~~~
接下来将简单讲讲3D的~~~~~~~~~~~~~~~~~~~~

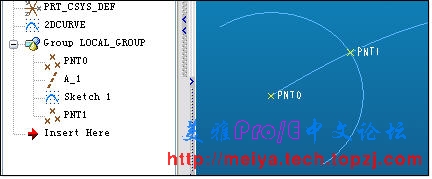

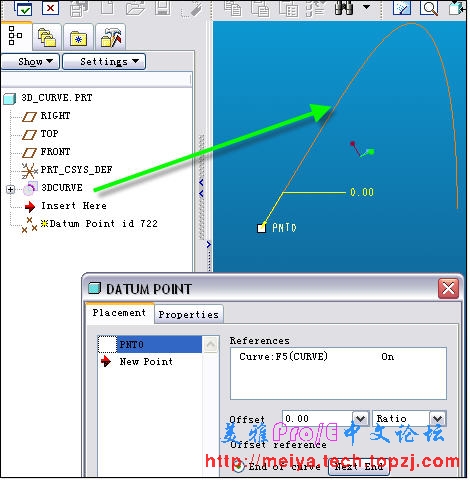

同样的用ratio方式做一个开始得，注意特征名字应为PNT0

飞扬 · 发表于 2006-10-9 10:51:55

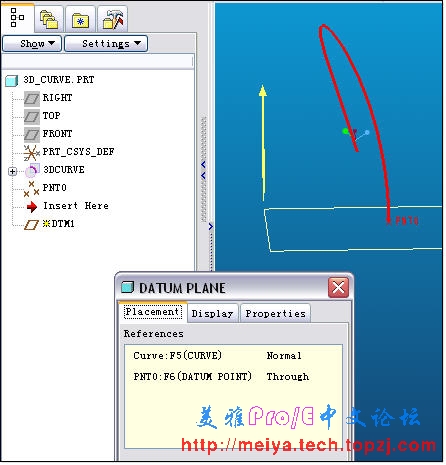

与2D曲线下不同的是，3D曲线中，得多做几个基准(2001下的朋友也可以做成临时基准)

飞扬 · 发表于 2006-10-9 10:52:18

这里有个问题，在2001下，可以仅采用通过一点与垂直一基准面做得到一个基准面(虽然理论上会有无数个解)，但野火却不行，这就是为什么用2001的朋友会少几个特征的缘故吧

飞扬 · 发表于 2006-10-9 10:53:00

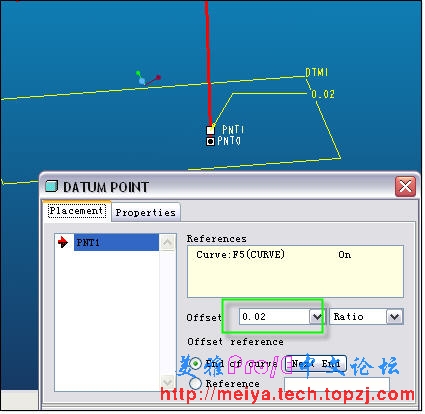

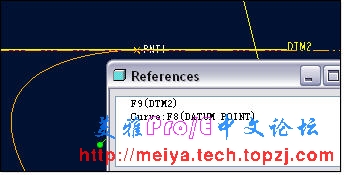

由于以上原因，得多做一个基准点，这也使得后续的阵列得同样驱动两个尺寸，基准点的比例值不应太大，另外，还有其它方法，请看最后补充

飞扬 · 发表于 2006-10-9 10:53:41

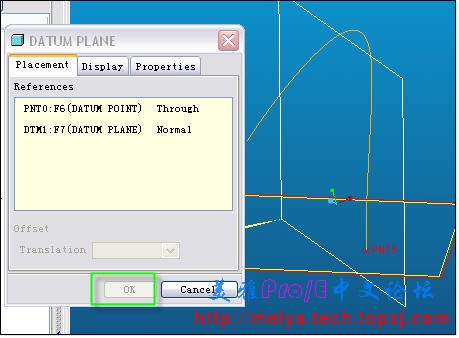

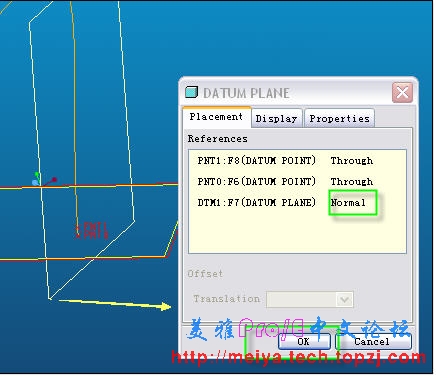

做多一个基准面

飞扬 · 发表于 2006-10-9 10:54:06

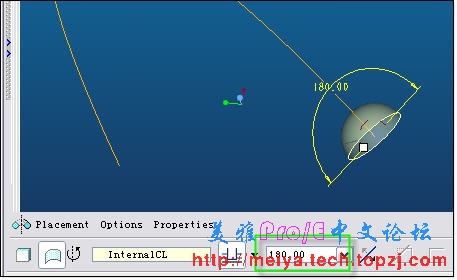

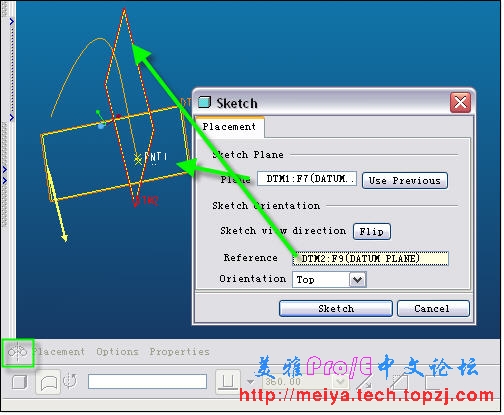

做一半圆球曲面，以DTM1为草绘面
