水龙头手柄构面题（二）十分题【已出教程 题目结束】

CCITXT

新手  练练 PP

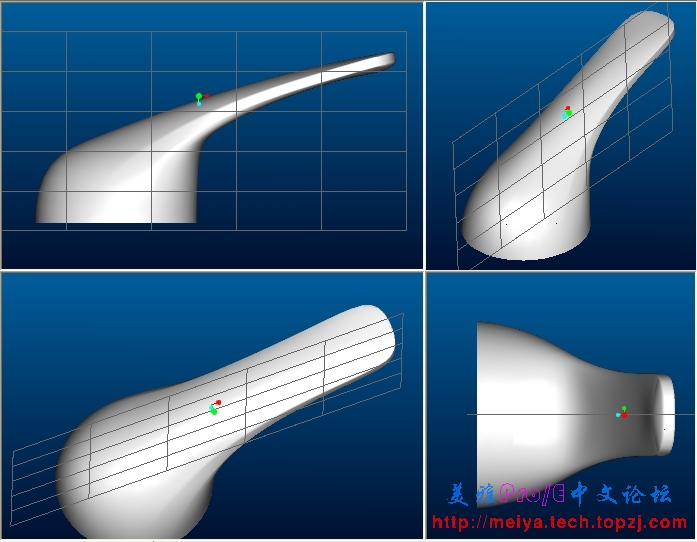

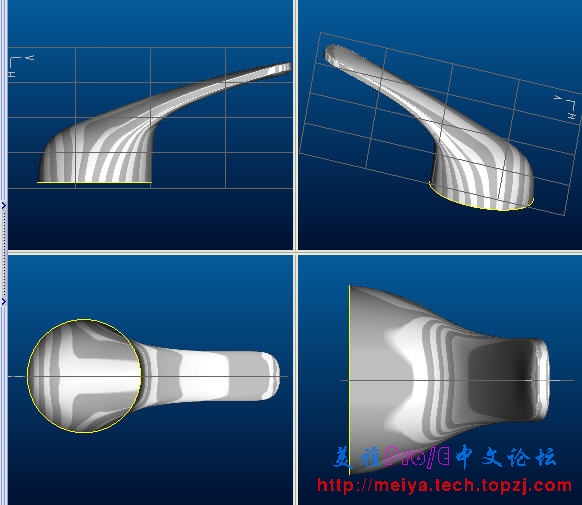

棱痕的地方做的不行，希望改进。


[ 本帖最后由 飞扬 于 2006-9-19 17:47 编辑 ]

yzpyzp

我也试试,搞点分

飞扬

原帖由 jackie0086 于 2006-9-19 17:06 发表
上个文件，
没有飞扬版大做的好~~~

jackie0086版主的速对绘快啊。 只是那两条棱角后面做的太宽了。整体效果还是不错。头10分给你了。

[ 本帖最后由 飞扬 于 2006-9-19 17:35 编辑 ]

玄奘

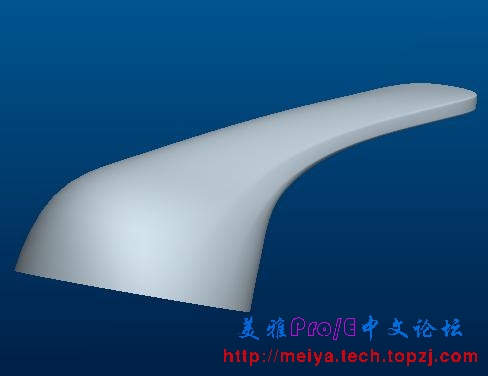

不知道行不行
郁闷呐

deicide

做的过于简单。构造的曲线太少。+5分鼓励一下

[ 本帖最后由 飞扬 于 2006-9-20 12:13 编辑 ]

飞扬

大家注意，这个地方不要崩出来。要严重扁下去才行

飞杨,你想说的具体是那个地方啊? 最好用箭头或者红圈标识一下啦.  谢谢!
                                                                       ---- by  Martian   2006.09.20

[ 本帖最后由 martian 于 2006-9-20 16:38 编辑 ]

YANGXIANG

做得不好還請各位多多指點

苍穹

原帖由 飞扬 于 2006-9-19 19:47 发表
大家注意，这个地方不要崩出来。要严重扁下去才行

什么是 :"不要崩,严重扁.....?"  不是很清楚 飞杨 你要表达的意思哦?!

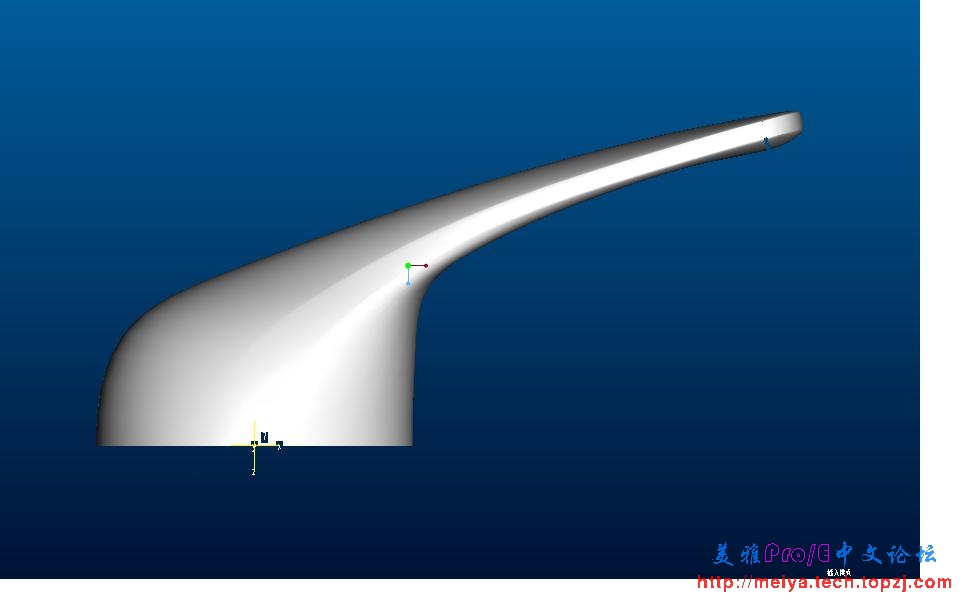

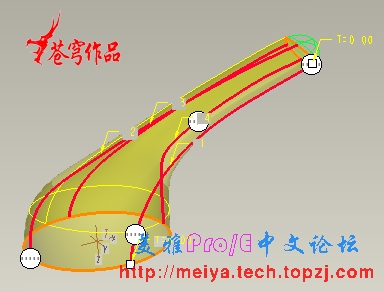

按我的理解是只要过 igs 的曲线, 把面画顺就可以了.

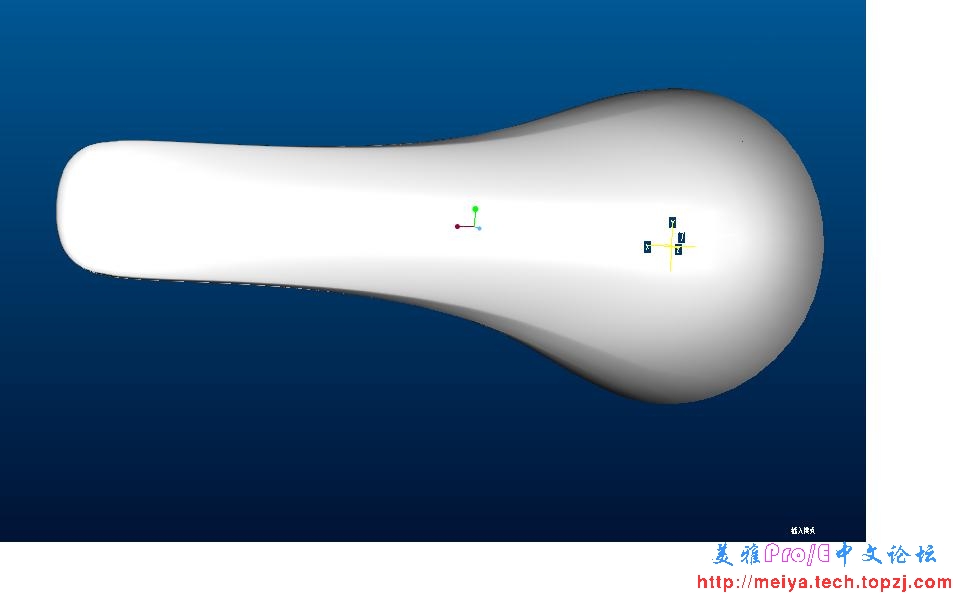

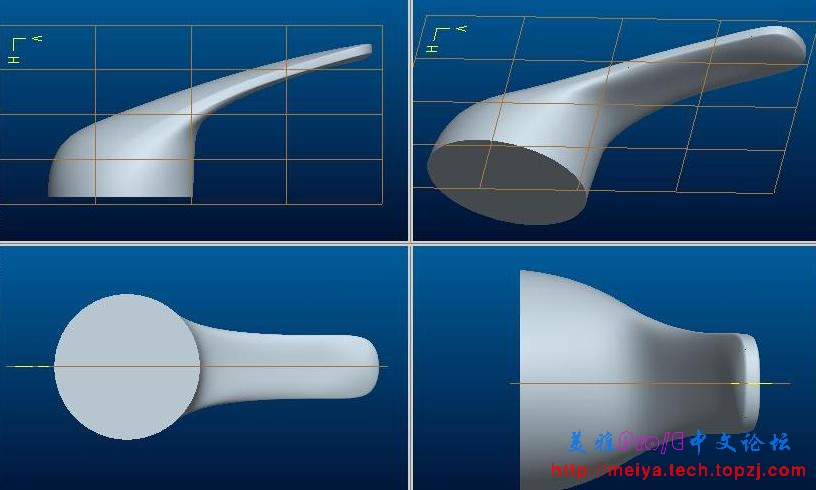

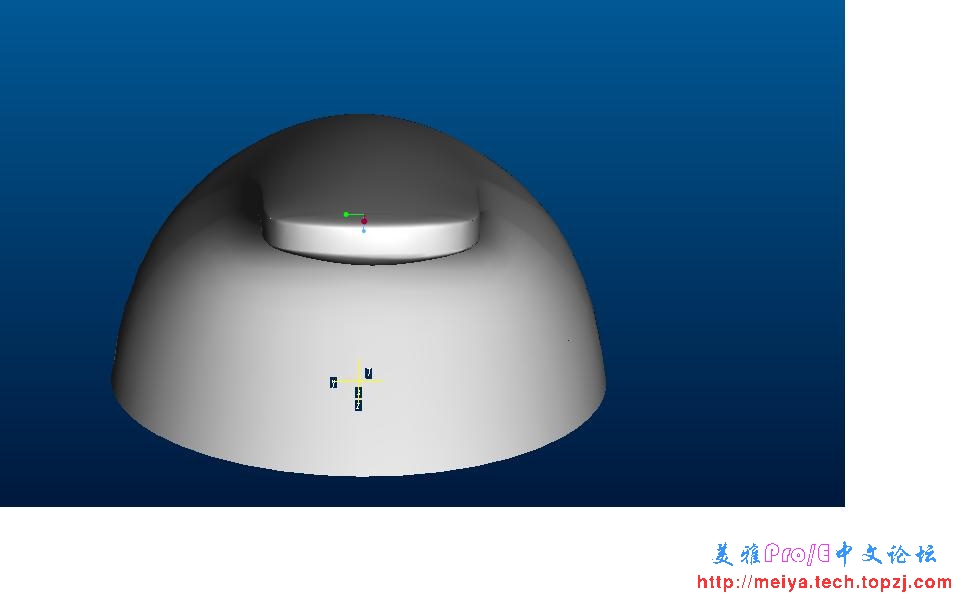

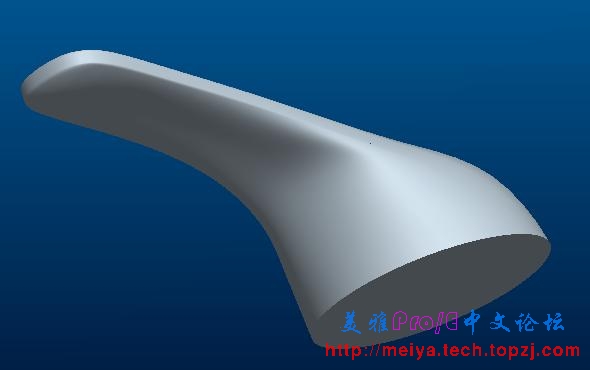

附图是我只用一个边界面的效果,但从你对以上几家的评价来看,我这个又是不及格的了.
所以,飞杨你应该把要求说明白一点,具体那个部位要求达到什么样的效果为最佳!!!
(压缩文件是我建的第一个面的立体图,Pro/E3.0  没有密码.)

飞扬

原帖由 martian 于 2006-9-20 16:36 发表


什么是 :"不要崩,严重扁.....?"  不是很清楚 飞杨 你要表达的意思哦?!
按我的理解是只要过 igs 的曲线, 把面画顺就可以了.
附图是我只用一个边界面的效果,但从你对以上几家的评价来看,我这个又是 ...

呵呵。超版同志。有可能是我没说清楚，汗一下，   我提供的IGS曲线，只是个参照曲线。之间的曲面走势都可以根据自己来定。越接近我发布的参考图片越好，假如把我构造的曲线全部发布出来，还还做什么题目，都是现成的了，在我提供的哪igs文件当中的层里面，打开隐藏层，里面有我做过的痕迹。再汗下 ，匆忙中发上来的，有些地方确实没说清楚。   其实有了IGS挡。这个例子已经变的很简单了。之间再加条曲线。用来控制那两条棱角。就大功告成了。

[ 本帖最后由 飞扬 于 2006-9-20 19:37 编辑 ]

106163200

需要多学习一下 了
