八字扭带

mengzhj

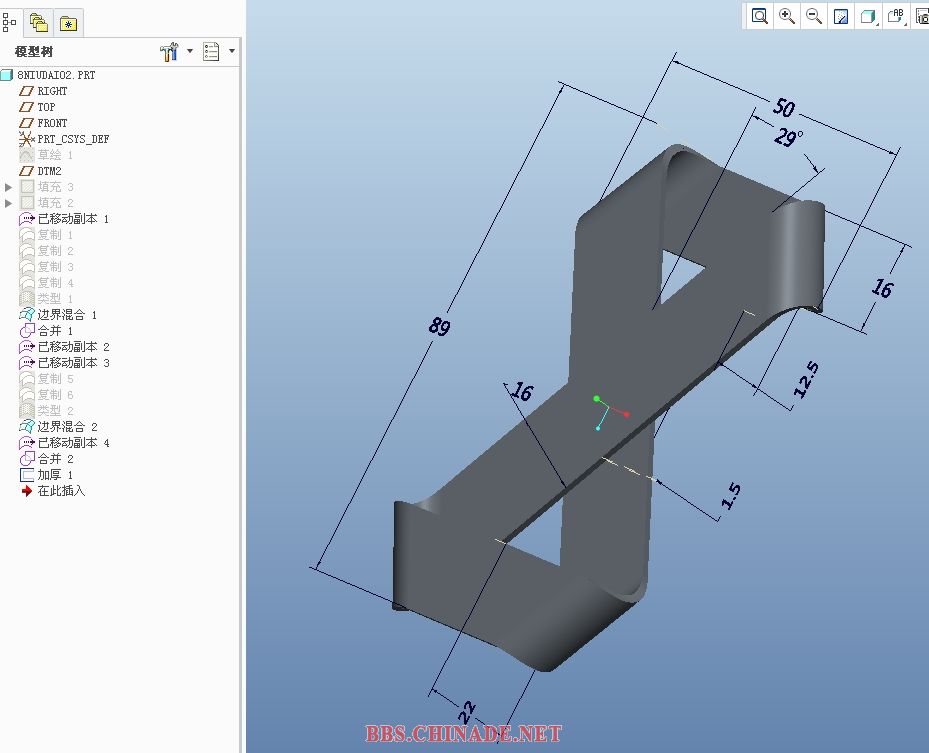

3D被加密了，只能图片，我没有明确思路，钣金弄出来的，我想用曲面该不难

aasohu

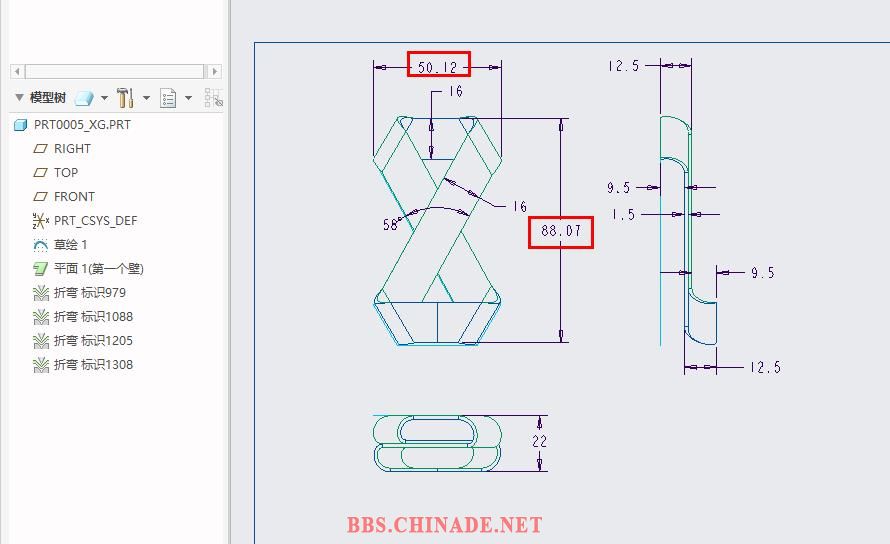

89的尺寸对不上，不知那不对，感觉没问题。肯定思路不正确，呵呵

sdgdjgb

aasohu 发表于 2017-2-27 18:14
89的尺寸对不上，不知那不对，感觉没问题。肯定思路不正确，呵呵

eaglexin

钣金不会，

8niudai04.prt.rar (144.77 KB, 下载次数: 1)

2017-3-1 19:48 上传

点击文件名下载附件
阅读权限: 100

aasohu

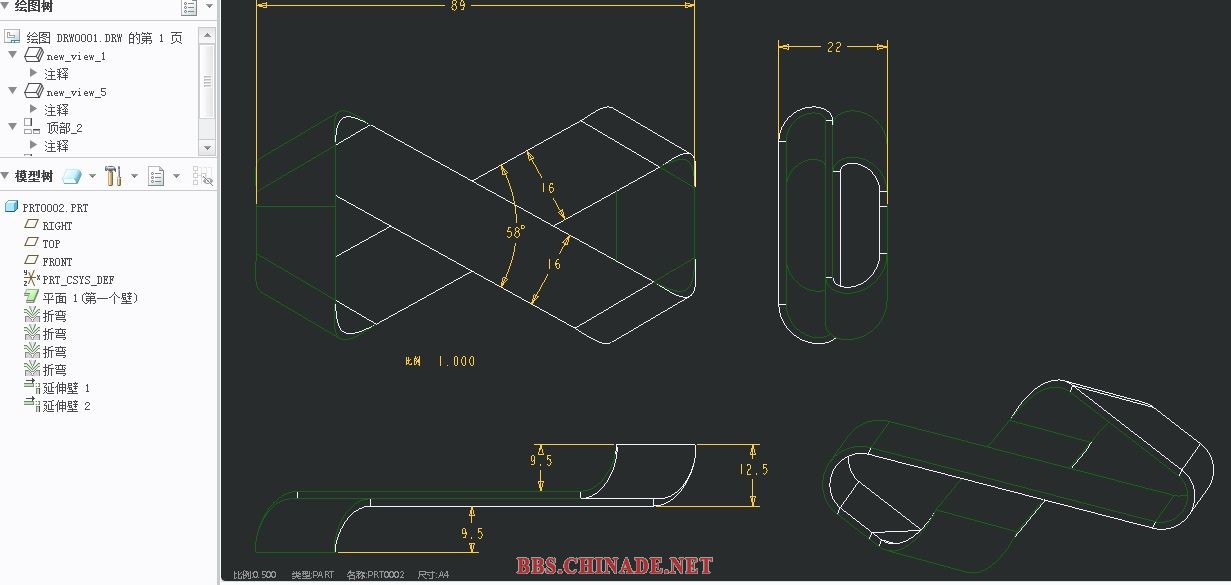

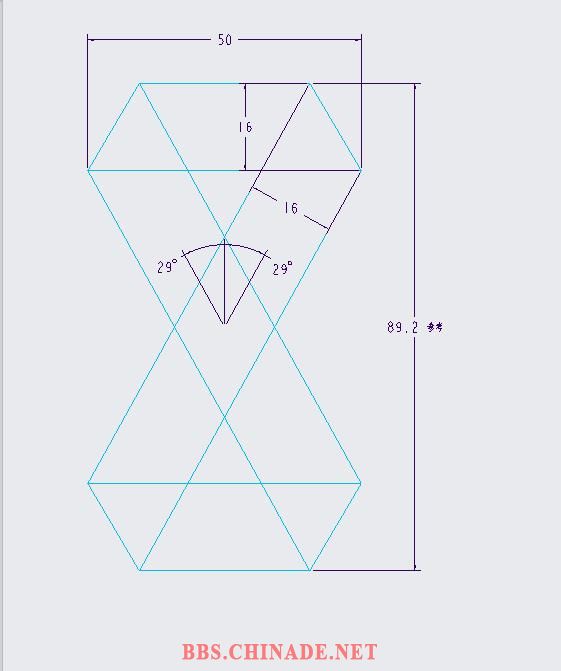

看了辛大提示，应该是思路不同，按辛大意思做下。
标准模式下完全过线，但展开不是一个矩形板。
钣金试了下，调整折弯系数的K因子或Y因子，基本能达到效果，但最终接合处要仔细调才能对调好，（CREO3中能单独调整各个折弯处的折弯系数）。
以上自己都不满意。

sdgdjgb

aasohu 发表于 2017-3-2 18:18
看了辛大提示，应该是思路不同，按辛大意思做下。
标准模式下完全过线，但展开不是一个矩形板。
钣金试了 ...

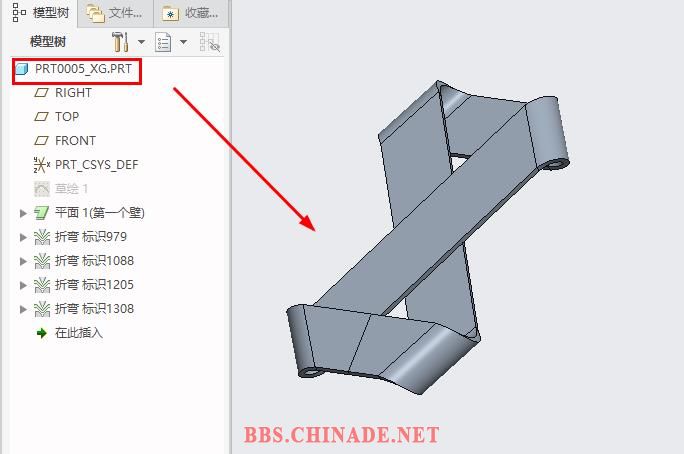

prt0005_xxg.prt.zip (61.7 KB, 下载次数: 1)

2017-3-2 20:19 上传

点击文件名下载附件
阅读权限: 100

aasohu

5.0中在钣金模块 设置中，调整折弯倾斜部分会上下变动，可以设为负数，但所有折弯一样

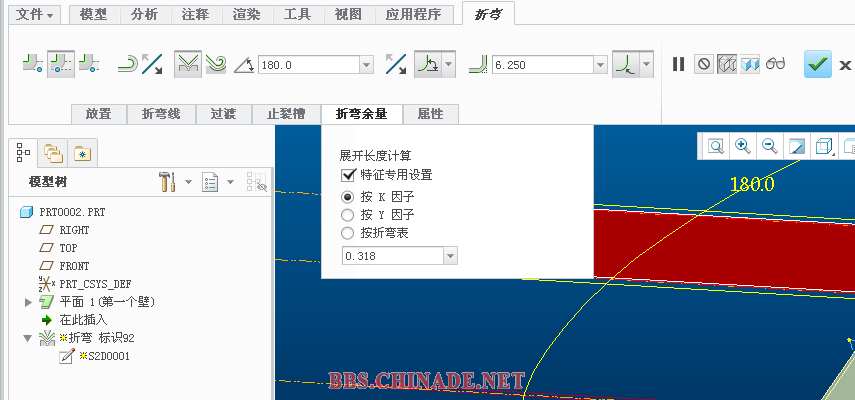

creo 3.0中在图示位置调整，每个折弯都可调

sdgdjgb

aasohu 发表于 2017-3-2 20:50
5.0中在钣金模块 设置中，调整折弯倾斜部分会上下变动，可以设为负数，但所有折弯一样
creo 3.0中在图示位 ...

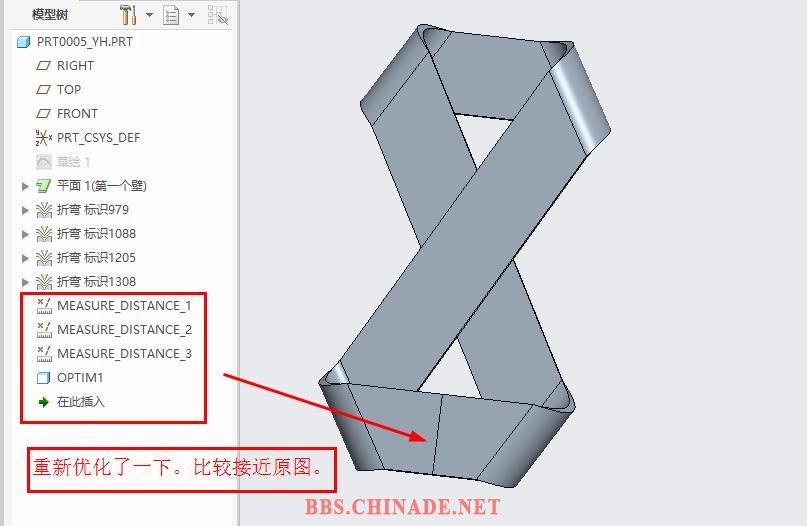

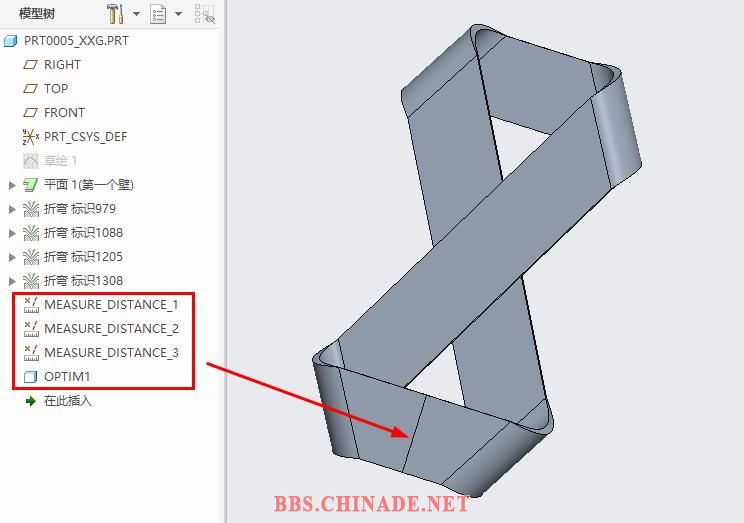

prt0005_yh.prt.zip (60.96 KB, 下载次数: 0)

2017-3-2 21:19 上传

点击文件名下载附件
阅读权限: 100

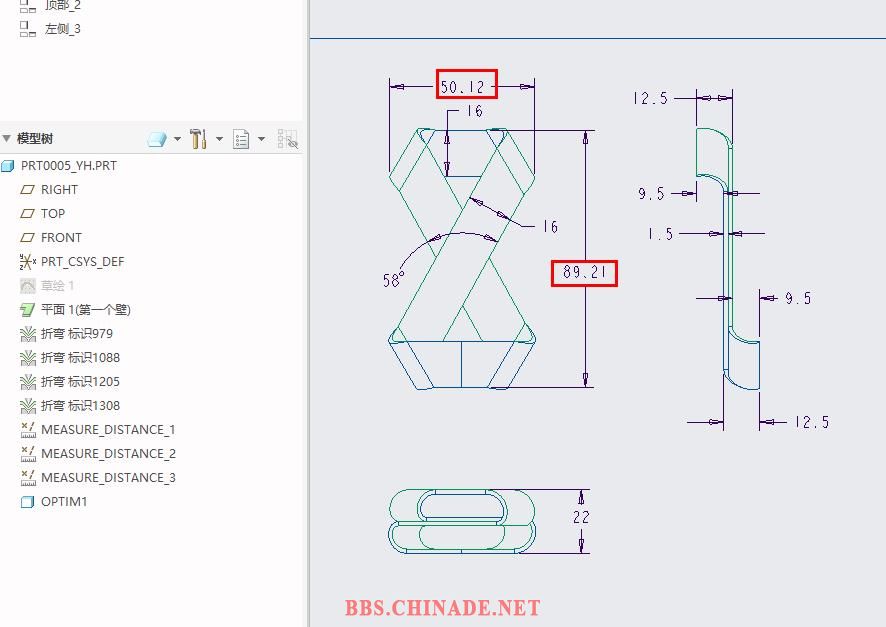

sdgdjgb

mengzhj 发表于 2017-2-27 14:48
3D被加密了，只能图片，我没有明确思路，钣金弄出来的，我想用曲面该不难

请问：50那个尺寸是多少？谢谢。

mengzhj

我的宽度不对，当时我没注意这尺寸
