【看图建模】_51014

sdgdjgb · 发表于 2015-10-15 11:11:26

bochengjie 发表于 2015-10-15 09:16

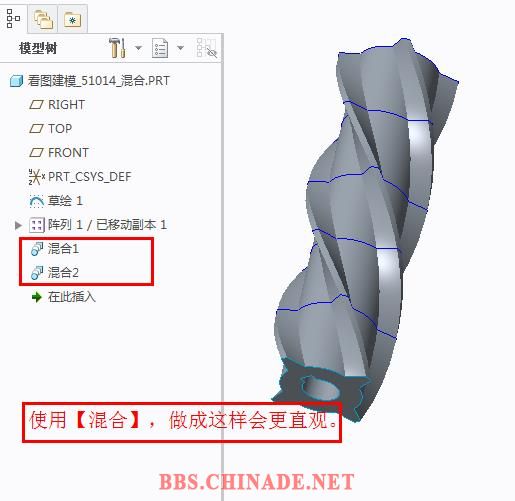

混合使用切换截面画的6个截面，截面旋转45，长100。。数模没显示切换截面吧。。但是我觉得是满足题目要 ...

DAKONGYI · 发表于 2015-10-15 17:23:22

好的，很好，很强大

OME · 发表于 2015-10-15 21:39:47

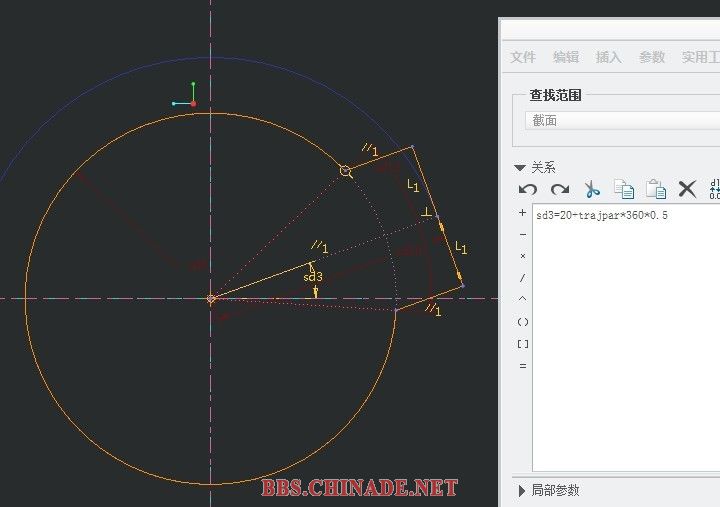

请教辛老。为什么我的vss无论是用辅助轨迹还是用trajpar关系都失败呢？

OME · 发表于 2015-10-15 23:06:13

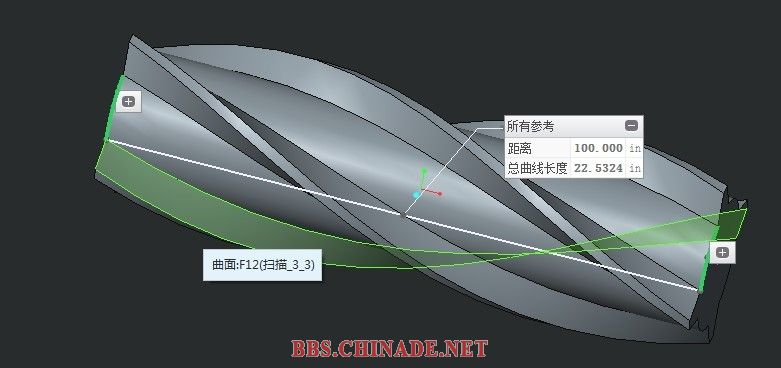

不知道为什么尺寸会轻微改变

sdgdjgb · 发表于 2015-10-16 10:53:48

OME 发表于 2015-10-15 23:06
不知道为什么尺寸会轻微改变

你是使用Vss做的？

bochengjie · 发表于 2015-10-16 11:55:47

sdgdjgb 发表于 2015-10-15 11:11

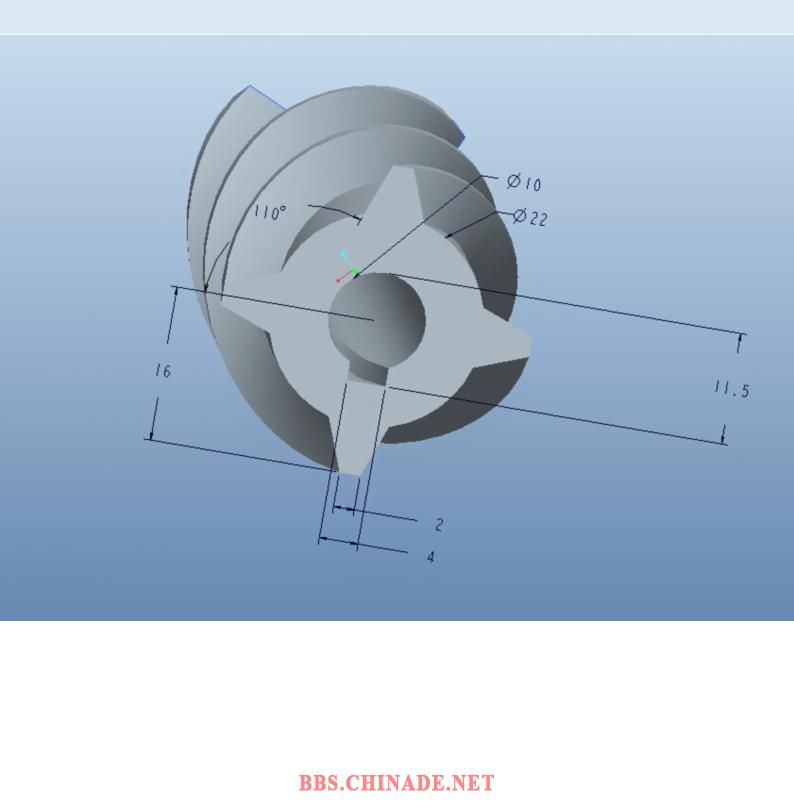

感谢指点，另附上三维标注。。。多练习才能进步啊，三维标注本来不会的，现在这个图能标出来了，嘻嘻。。。。。辛苦~~~~

OME · 发表于 2015-10-16 18:55:25

sdgdjgb 发表于 2015-10-16 10:53
你是使用Vss做的？

是的。嘿嘿嘿嘿嘿嘿嘿

aasohu · 发表于 2015-10-16 22:31:28

本帖最后由 sdgdjgb 于 2015-11-2 09:10 编辑

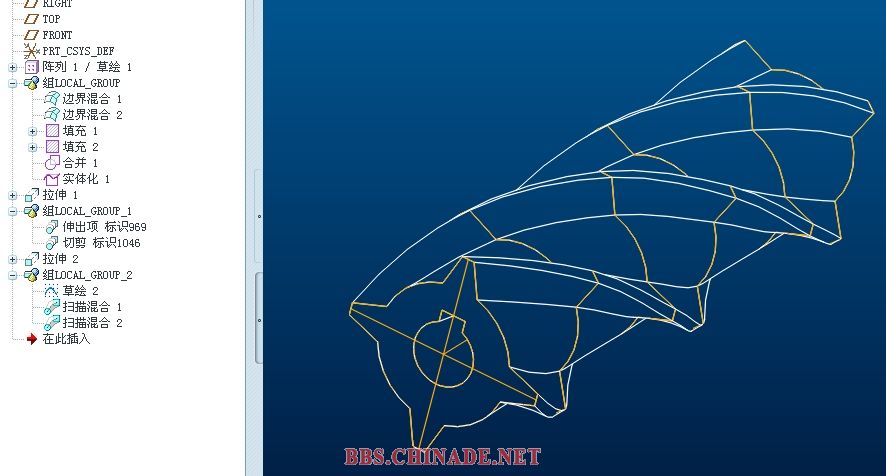

瞎整整，三个方法边界混合，混合，扫描混合整一个里

aasohu · 发表于 2015-10-16 23:01:54

OME 发表于 2015-10-15 21:39
请教辛老。为什么我的vss无论是用辅助轨迹还是用trajpar关系都失败呢？

vss能的，与截面有关吧。

sdgdjgb · 发表于 2015-10-17 08:28:36

aasohu 发表于 2015-10-16 22:31
瞎整整，三个方法边界混合，混合，扫描混合整一个里

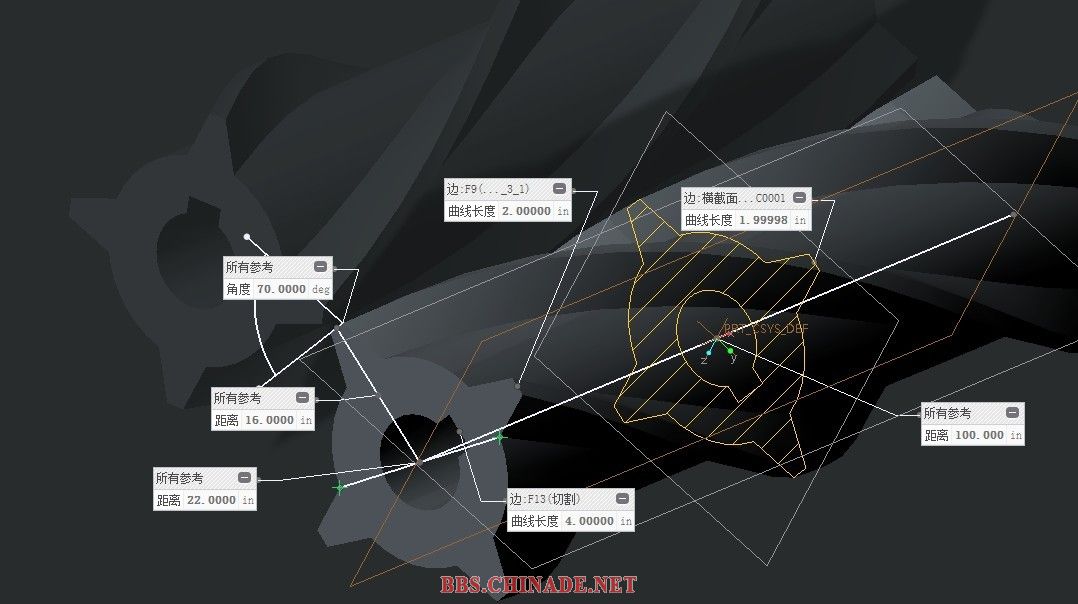

三维注释再来一个。。。谢谢参与。
