刻度圈（上附件）请用creo3.0版本打开

sdgdjgb · 发表于 2014-12-1 19:54:36

本帖最后由 sdgdjgb 于 2014-12-1 20:10 编辑

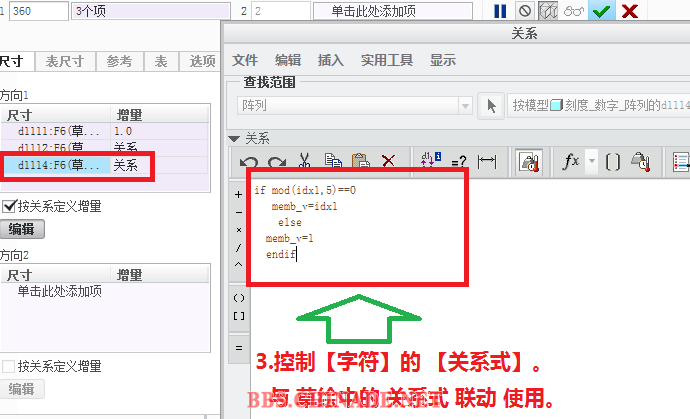

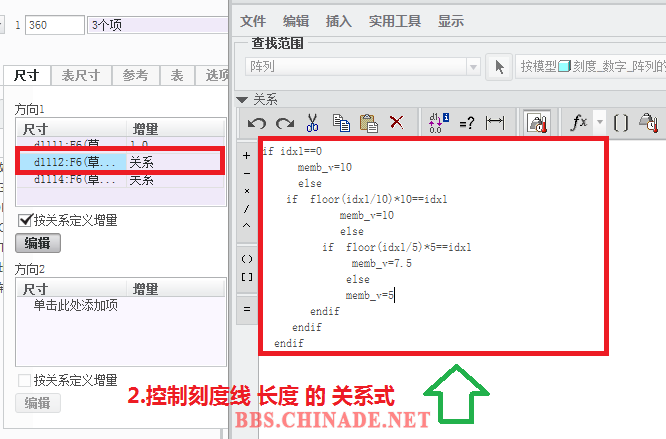

先前，做了一个和这个类似【刻度阵列】，是用了两步阵列完成的。今天，做了一下修改。用一个草绘、一个阵列完成。提供一个不同方法。供大家参考。。

刻度_数字_阵列.prt.zip (786.01 KB, 下载次数: 0)

sdgdjgb · 发表于 2014-12-1 20:29:22

本帖最后由 sdgdjgb 于 2014-12-1 20:34 编辑

4156900 发表于 2014-11-28 23:15
只需要第一个草绘偏移一个面上写即可

使用了《内部基准面》。好方法。学习了，谢谢分享。

sdgdjgb · 发表于 2014-12-2 10:44:46

本帖最后由 sdgdjgb 于 2014-12-2 10:53 编辑

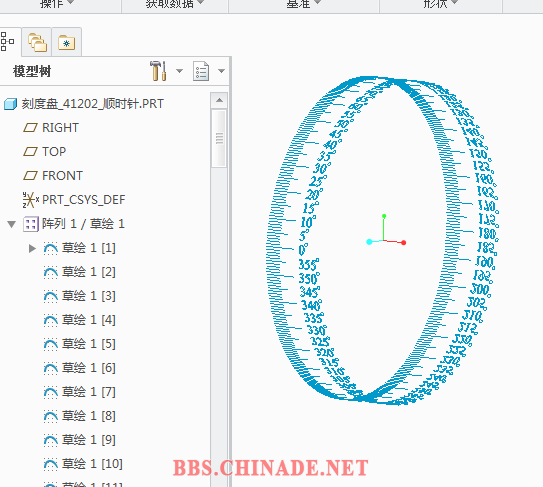

刻度盘_41202_顺时针_ys.prt.zip (704.23 KB, 下载次数: 0)

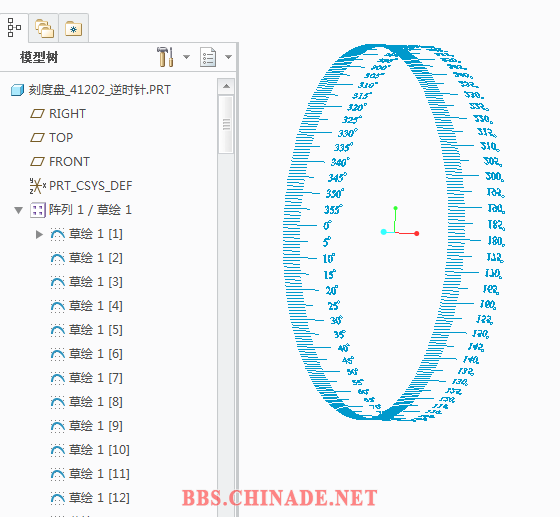

刻度盘_41202_逆时针_ys.prt.zip (696.38 KB, 下载次数: 0)

dd493285977 · 发表于 2014-12-2 11:00:31

sdgdjgb 发表于 2014-12-2 10:44

感谢辛老师分享教程！

KFCC · 发表于 2014-12-17 23:32:04

要用到语句。。。。强
