楼主: chinading

[原创] 一步vss神奇花瓣(已附prt及教程)

 火.. [复制链接]
 楼主| 发表于 2012-8-1 17:29:04 | 显示全部楼层
4.关系式说明!(高手可以回家吃饭了,这步是针对像我这样的菜鸟好理解而弄的)先看看第一个尺寸关系式sd25=10+abs(50*cos(trajpar*360*6))下班了……回家先,待续!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-8-1 20:20:04 | 显示全部楼层
本帖最后由 chinading 于 2012-8-1 20:56 编辑

(接着继续)首先我们看看这个关系式,对于不懂关系的同学来说,可能会觉得很复杂(其实很多关系我也觉得很复杂,没文化真可怕!

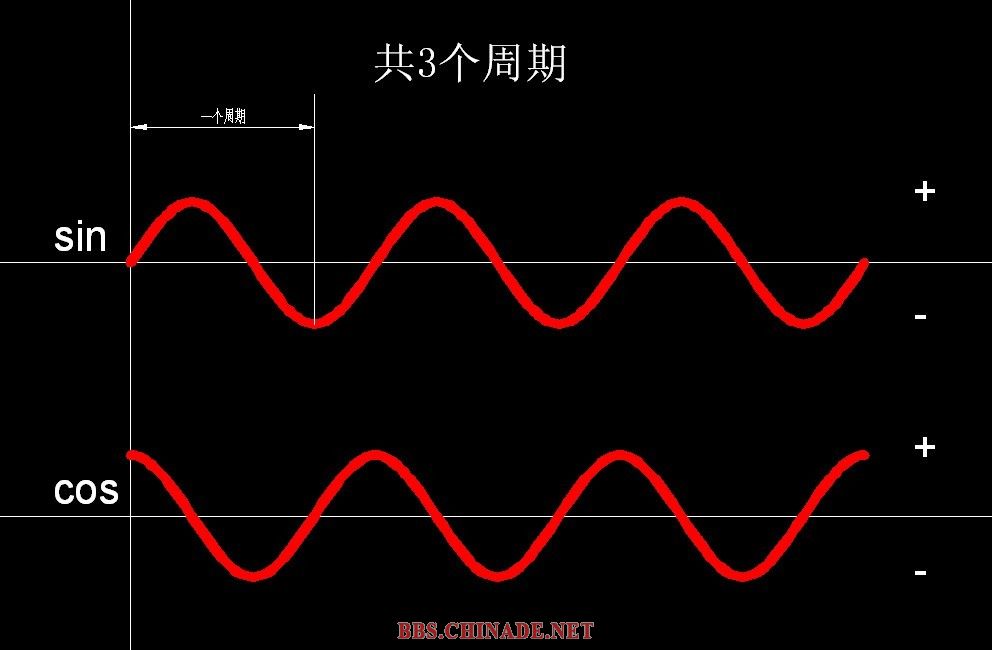

相对而言我这两个关系算简单的,先说说这个sin和cos,学过三角函数的同学都明白,sin和cos的最大和最小值+1,-1就是说不管他们后面接了什么东东也就是个+,-1之间的变化,而cos(trajpar*360*3)也就是个+,-1之间的所有数值,*是乘号,trajpar代表0——1之间的任何数值集合而且是成线性变化的,至于360是代表三角函数里的角度值,3就是周期。讲到周期,懂三角函数的人都明白sin和cos的值是规律的波动曲线。再这里不得不提段老的波动论(暂且这么命名, )看函数关系就是看波,逍遥就很会看波(你们懂的),图形如下

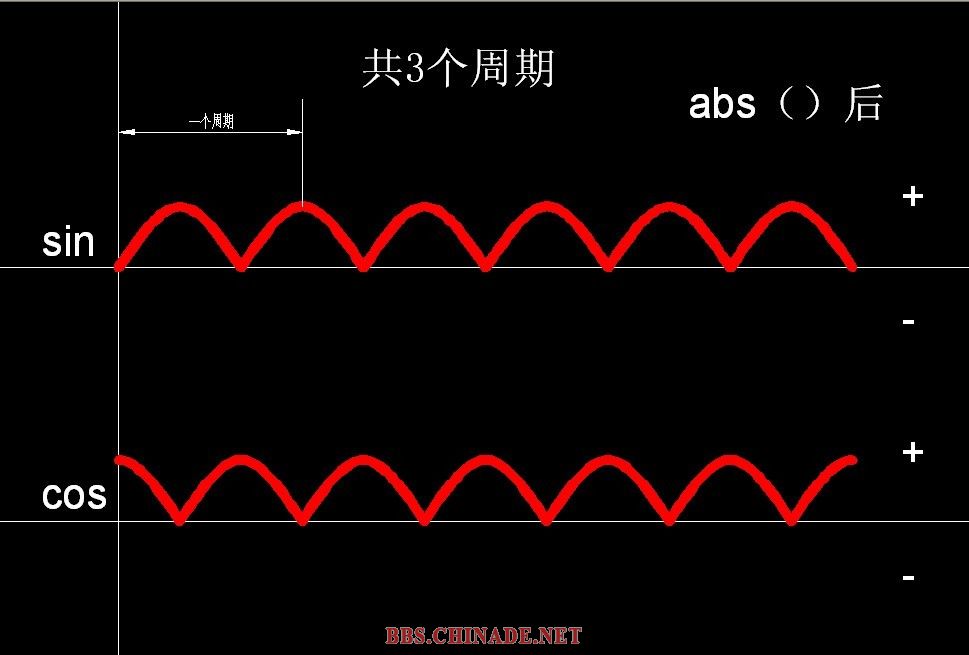

函数前面的abs()是什么意思呢,abs就是绝对值符号,说白了就是负数值全变成了正的,图形如下 周期2.jpg
50*的意思相信大家都明白了就是乘以50,到这里了这个关系就比较简单明了了,无非就是10+一个按照上面图形波动的值,最大值就在波顶10+50=60,最小的也就是10+0=10,自然你如果想弄个大波,把数值调大即可,想要多大就多大,友情提示,别太贪心了!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-8-1 21:08:52 | 显示全部楼层
本帖最后由 chinading 于 2012-8-1 21:11 编辑

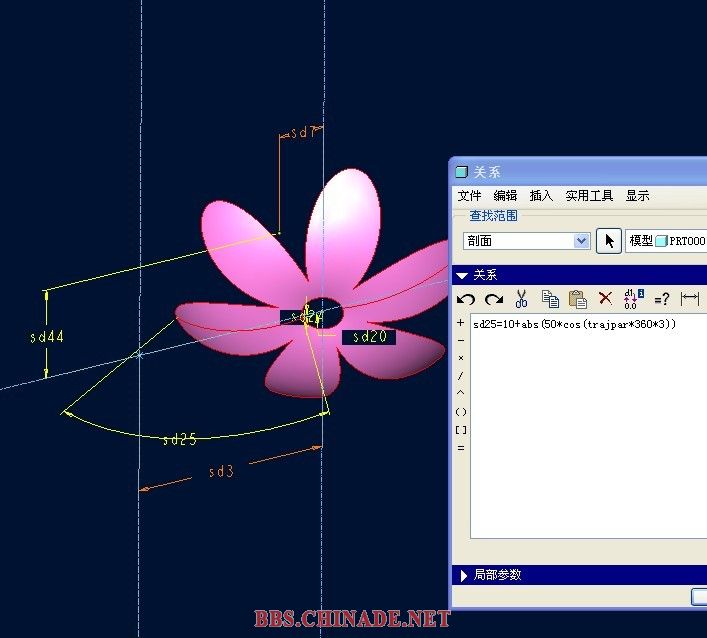

5.关系式的应用:说明了关系式后,接着说说关系是如何控制尺寸的!个人觉得关系就是一种有规律的高级约束,如果你连普通的约束都用不好,那还想搞关系,拿飞龙的话来说就是搞个球!这跟人际交往是一样一样的 我们再来看看第一条关系,sd25=10+abs(50*cos(trajpar*360*3)) 很显然是控制弧长变化的,如果一开始弧就被你约束成不能动的了,你再想给他搞什么关系都是扯淡。这里单独只用一个关系约束看看结果,如下图,很明显可以看出端点A走的轨迹跟波形是一样一样的,自然你改变他的周期,花瓣数量也会改变

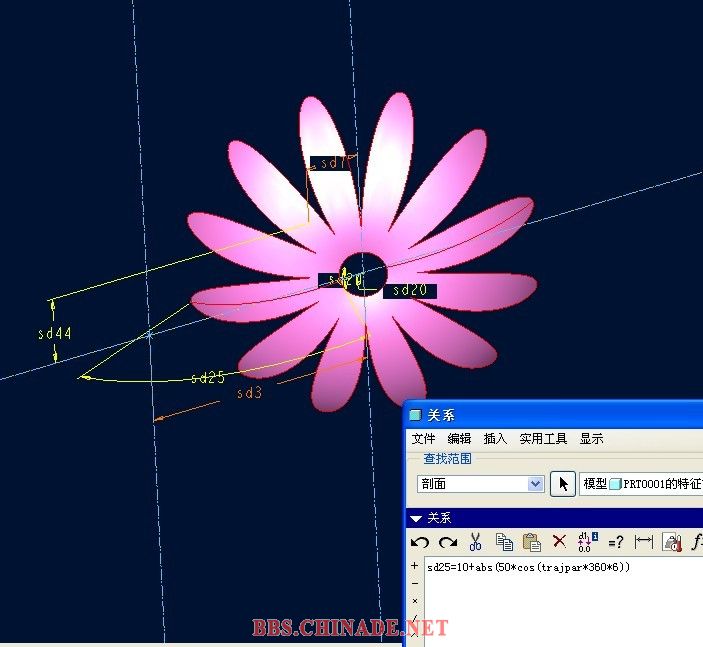

改变周期为6后的效果,如下图

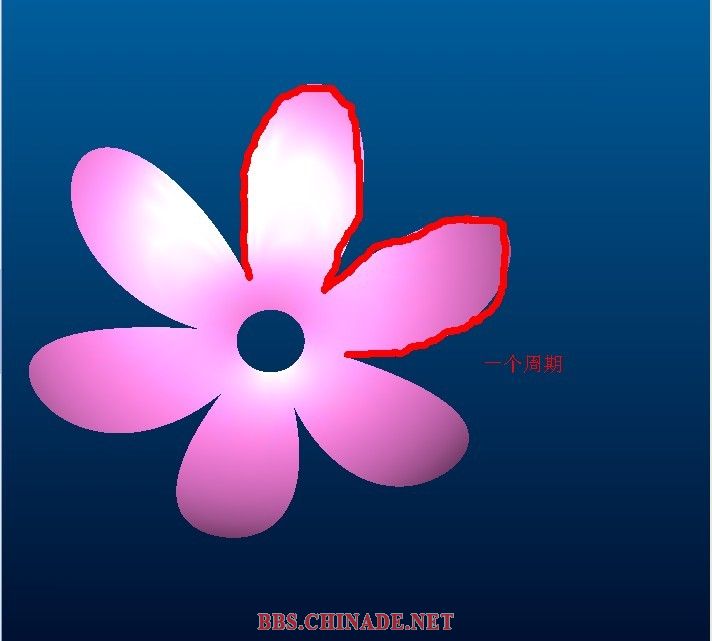

周期轨迹
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-8-1 21:22:55 | 显示全部楼层

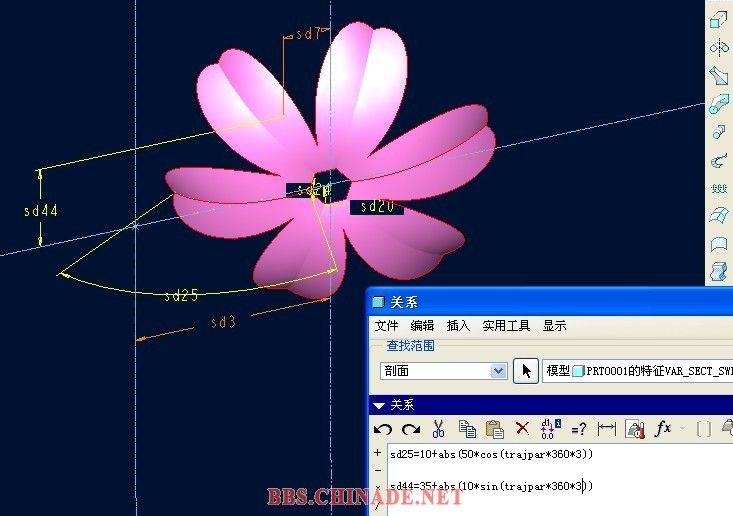

接下来,第二个关系同理就好理解了,控制弧心在上下移动,自然也是安前期那个波形图来走的,话说究竟会走成什么样,我心里也没底,知道那个弧心是会上下动的 这时候,这种死脑细胞的事情就交给proe去完成好了,计算出来后,自然就得到了下图

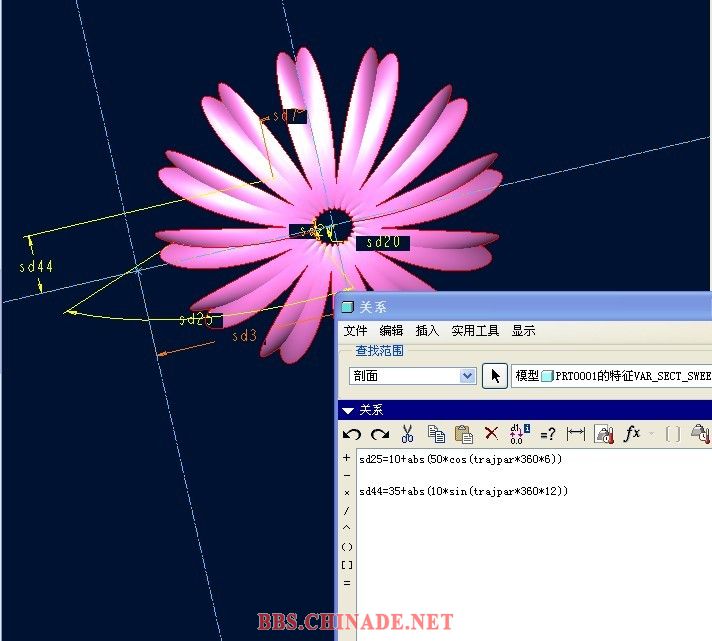

自然,改变周期就能改变花瓣的数量!

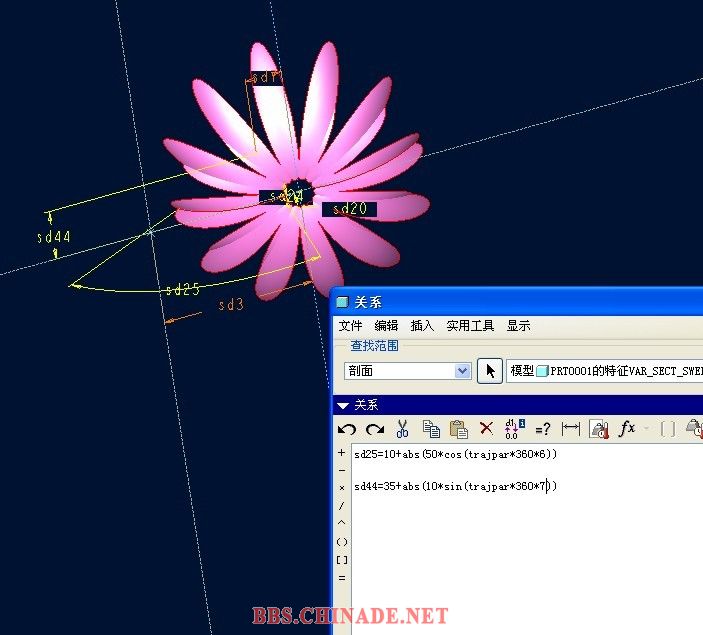

也可以改成奇怪的形状!
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-8-1 21:30:50 | 显示全部楼层
教程到此结束,祝您玩的愉快,谢谢!
回复 支持 反对

使用道具 举报

发表于 2012-8-4 13:36:30 | 显示全部楼层
做的很好,主要是解释的很清楚,他们做就只是写个关系式就算了,才不会解释关系式的意思!顶...........
回复 支持 反对

使用道具 举报

 楼主| 发表于 2012-8-4 13:54:03 | 显示全部楼层
回复 17# yuegui12


    他们都是高手,我算是菜菜的,不写清楚点,自己都没法理解!
回复 支持 反对

使用道具 举报

发表于 2012-8-4 16:45:10 | 显示全部楼层
谢谢分享。。。。
回复 支持 反对

使用道具 举报

发表于 2012-8-4 22:42:40 | 显示全部楼层
支持
回复 支持 反对

使用道具 举报

发表于 2012-8-6 09:01:07 | 显示全部楼层
我原本以为这是很简单的东东,就没在意
回复 支持 反对

使用道具 举报
