请问这个面怎样分开上色？

DZC · 发表于 2011-7-2 12:17:51

谢谢两位的解答，出去吃完饭后回来再试试。

混世小A · 发表于 2011-7-2 12:21:23

回复 10# djg1953

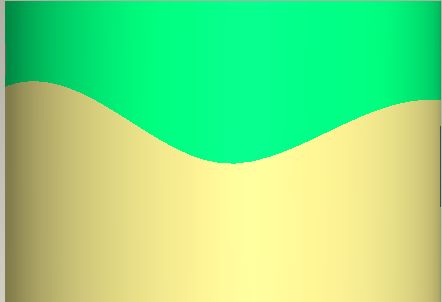

段老如果那颜色的分界线是波浪的怎么办啊
这样的

老段 · 发表于 2011-7-2 12:51:01

回复 12# 混世小A

那样可以只能按你的办法，先复制再裁剪，再将裁剪完的曲面偏距一个很小的数值，肉眼看不出为限。

混世小A · 发表于 2011-7-2 13:05:22

回复 13# djg1953

谢段老。不过我到是觉得这种情况应该不会很多。这明显是两个零件，当然用两个PRT来画了。

DZC · 发表于 2011-7-2 13:27:22

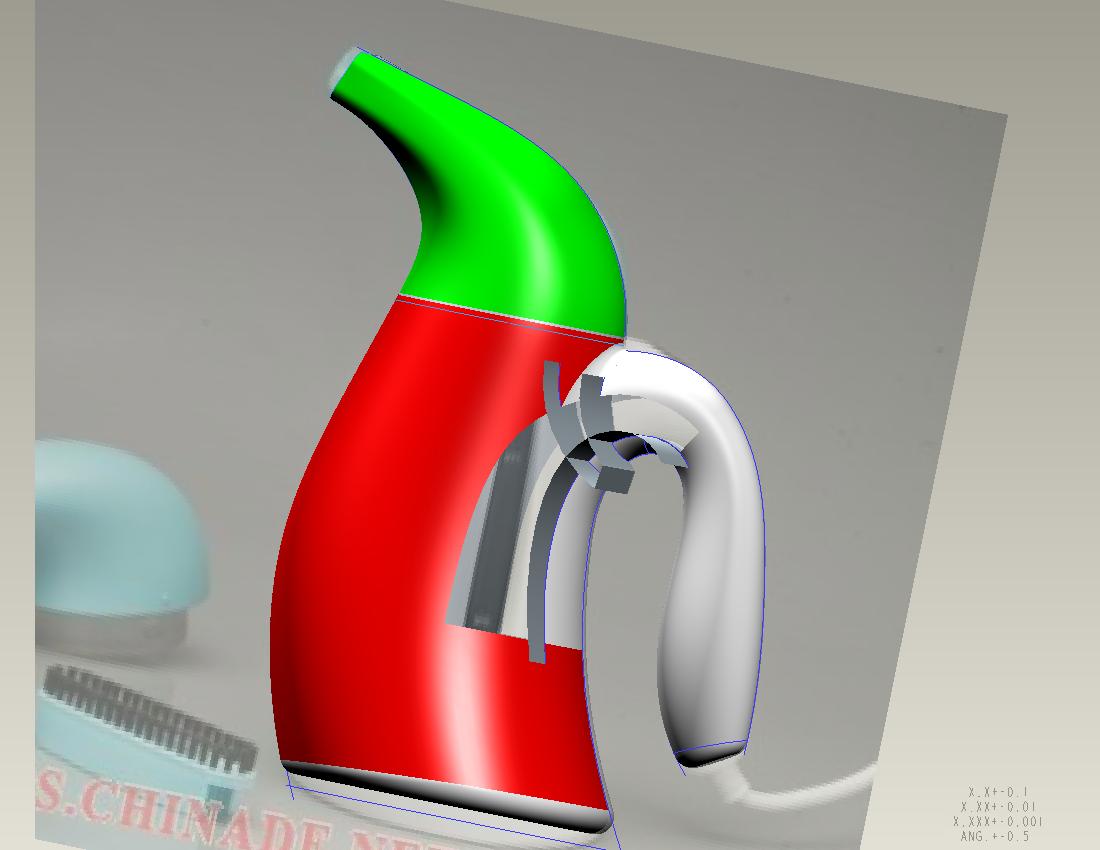

在前面把线打断后，后面一直提示出错，不会修复。

免强是分开了，但图也烂了。
看来是要在一开始作图的时候先做好，后面改的太麻烦了。

老段 · 发表于 2011-7-2 13:55:25

本帖最后由 djg1953 于 2011-7-2 14:16 编辑

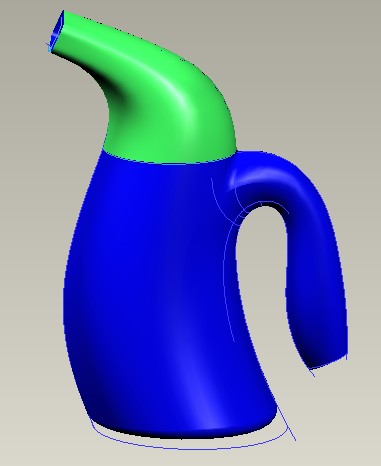

回复 15# DZC

办法总是有的，上传一个用偏距的方法做的，觉得不理想的话也可以先复制出一个面组，这样就有两相同的面组，一个裁剪上面，另一个裁剪下面就行了。


老段 · 发表于 2011-7-2 14:17:57

正好这会儿有空，把另一种方法也发上来吧，这样要完美一些

DZC · 发表于 2011-7-2 14:39:01

谢谢djg1953的帮助，刚才看了很久都没搞懂你第二个复制曲面是怎样做出来的，怎会没了下半部分的曲面。
好不容易发现你选的是排除曲面并填充孔，但我选了靠上面的两段半圆后，没了是上半部的曲面。而你做的是没下半部的，这里还要慢慢来试试到底是怎么回事。

也再看看另一种方法，真的很多谢你的指导。

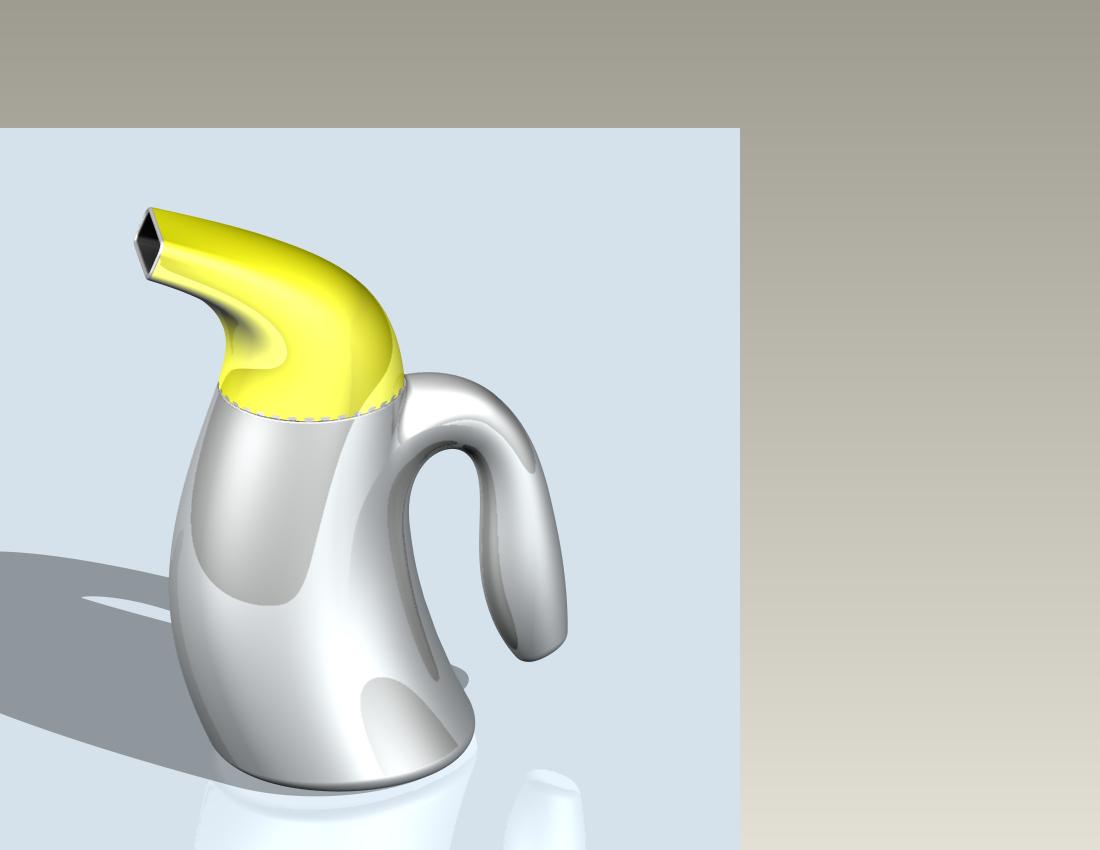

DZC · 发表于 2011-7-2 14:46:06

这个是之前看到你提示先复制个曲面再剪切的，一开始时我不能剪切那个曲面的，后来发现要连那圈半圆槽一起复制出来的曲面才可能剪切。
这里弄不清楚是什么原因，不知老大你知道为什么吗？

skull00900 · 发表于 2011-10-6 17:11:26

不太推荐上面说的几种方法.还是转到RHINO (alias也是行的 )里面所有的面只要是断开的曲片就可以单独上色或是分层再转到KEYSHOT里面做更快速的渲染.
个人愚见.
