求此两图做图方法辅助线怎么画万分感谢！

yczsp · 发表于 2010-9-2 11:25:45

本帖最后由 yczsp 于 2010-9-2 11:27 编辑

LZ，第二题既然解决了，能否分享做法？
CLZY 发表于 2010-9-1 22:17

第二题解法如下：

1、

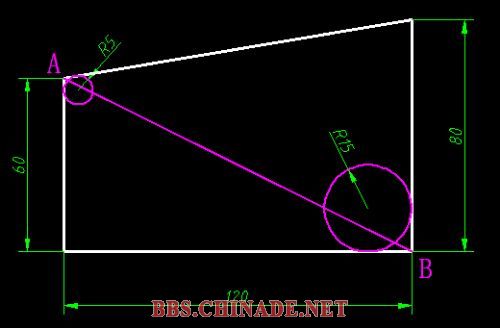

连对角线AB；按1:3比例画任意半经的两个圆（如R5与R15），使其与邻边相切。

2、

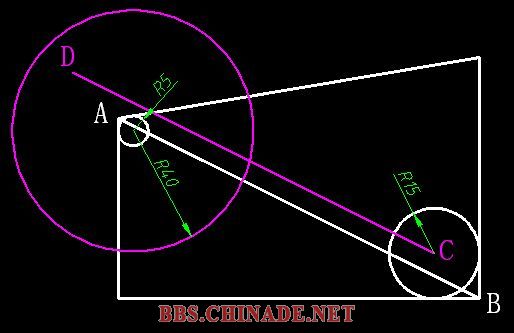

过R15圆心C平移或复制线AB得线CD；以R5圆心为圆心，以R40（5+2×5×2+3×5）为半经画圆。

3、

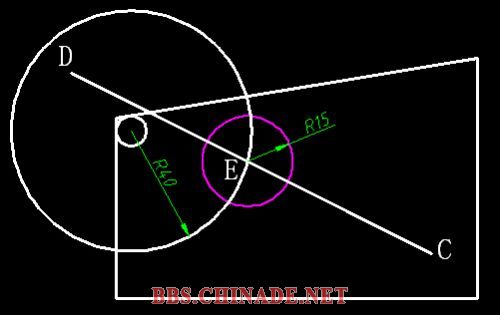

线CD与R40圆相交于E点，以E为圆心，以R15为半经画圆。

4、

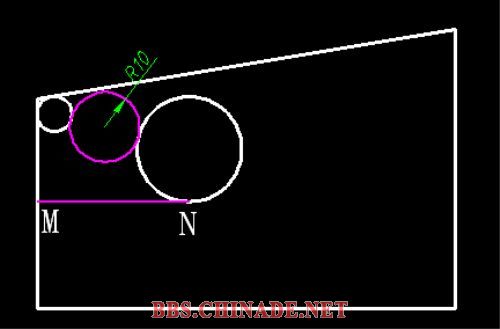

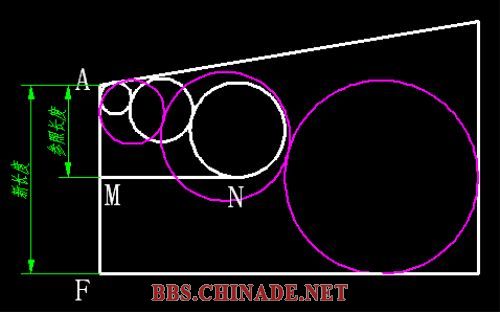

在R5圆与R15圆之间画相切圆R10；并作辅助水平线MN与R15圆相切。

5、
以A点为缩放中心进行参照缩放，参照长度为AM，新长度为AF。

6、

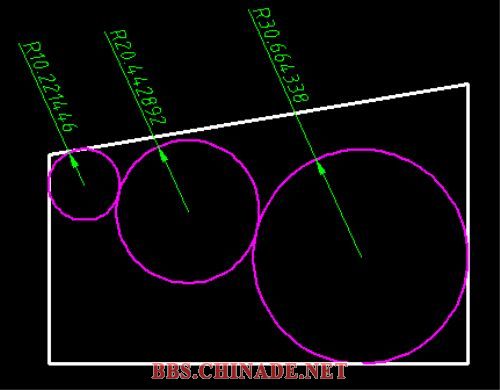

完成作图。

yczsp · 发表于 2010-9-16 01:33:55

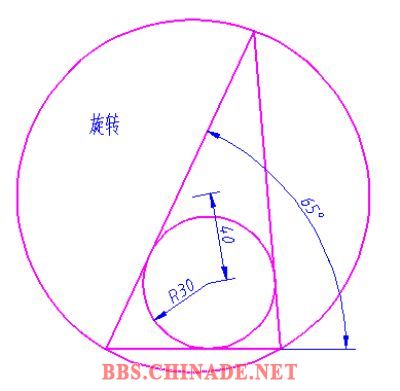

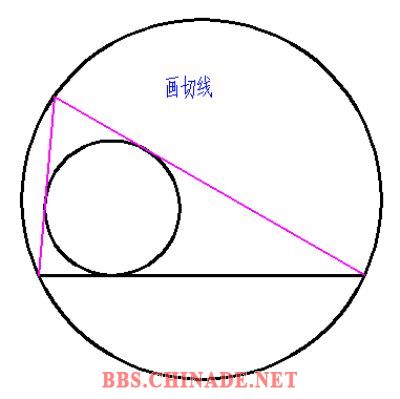

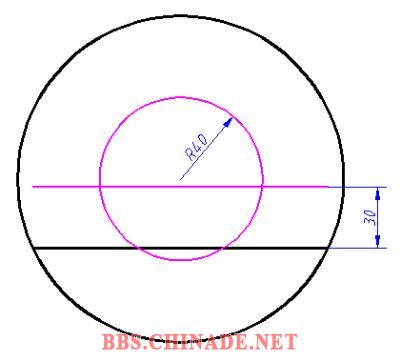

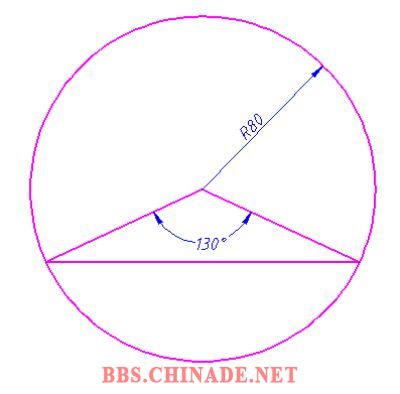

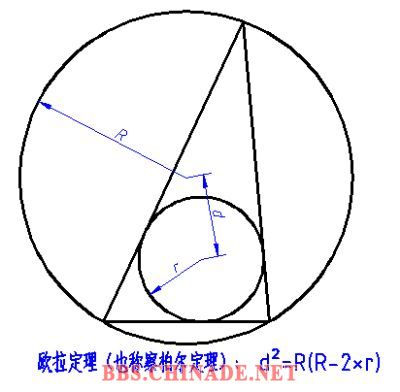

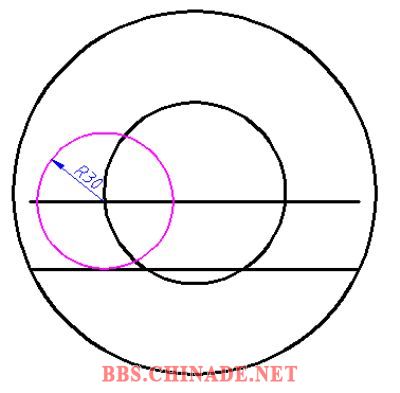

第一个图作图原理及作图步骤：

pzweng · 发表于 2010-9-16 18:14:40

历害,这些题有些难度

sl430623 · 发表于 2010-10-4 18:49:49

有点难度，
