CAD补画视图3（+3，加分结束，答案参见52＃）

yczsp · 发表于 2009-7-1 14:51:39

加分结束，答案参见52＃。

yczsp · 发表于 2009-7-1 14:52:55

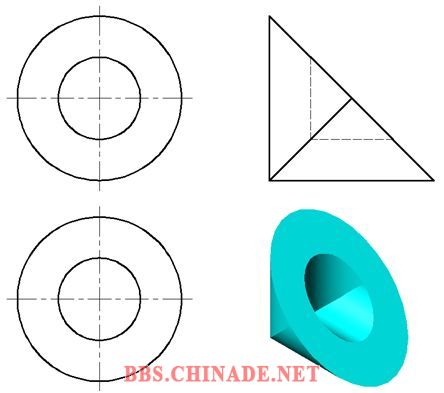

答案一：

答案二：

moxiaolong007 · 发表于 2009-7-1 15:45:44

我个人认为你的答案不对,不相切的两个面的那条线去哪了?在主视图和俯视图什么没看见呢?

yczsp · 发表于 2009-7-1 15:50:26

我个人认为你的答案不对,不相切的两个面的那条线去哪了?在主视图和俯视图什么没看见呢?
moxiaolong007 发表于 2009-7-1 15:45

呵呵，自己好好诼磨吧！

8433909 · 发表于 2009-7-1 16:00:49

我也是感觉不对，在你的左视图里中间出现了实线，那说明二个椭圆应该不是相切的吧，不是相切，在主视图和俯视图里到圆心应该有一条水平的线吧？

yczsp · 发表于 2009-7-1 16:05:12

我也是感觉不对，在你的左视图里中间出现了实线，那说明二个椭圆应该不是相切的吧，不是相切，在主视图和俯视图里到圆心应该有一条水平的线吧？
8433909 发表于 2009-7-1 16:00

欢迎讨论！自己再好好诼磨吧！

8433909 · 发表于 2009-7-1 16:13:21

别老让我们琢磨呀，我们觉得你的错了，我们已经说出了我们心里的疑惑，你觉得我们的疑惑有问题，你也应该解释一下，让我们知道问题出在哪里撒？

moxiaolong007 · 发表于 2009-7-1 16:16:21

57# 8433909

支持,等待中......

wanjinbiao · 发表于 2009-7-1 16:26:44

这个答案总感觉怪怪的！

奔跑的蚂蚁 · 发表于 2009-7-1 17:36:46

答案是对的。
刚开始我也认为答案不对，后来仔细想想才明白怎么回事。
不明白的兄弟们可以看看我附件的Proe的PART，就会明白了。
第二种是向里面凹的，和第一种基本是一回事。

唉，脑袋想晕了也没想到答案是这个样子。
