贴花-如何把图片绕盒子一圈贴在其表面?

dhding

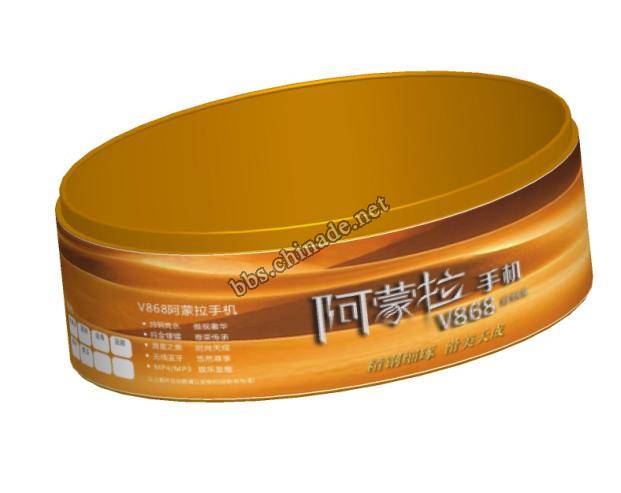

各位老大们,PROE到底能不能做到把图案绕圆柱体表面一圈贴图这功能?

飞龙

抽时间研究一下,如果能行的话,出个题目给大家做一下,而后公布做法

飞龙

我觉得你首先得把那个侧面的曲面是两半的,想办法搞成是一体的

dhding

原帖由 中华设计在线 于 2008-11-28 07:14 发表
抽时间研究一下,如果能行的话,出个题目给大家做一下,而后公布做法

谢谢飞龙老大!非常期盼出教程!!

[ 本帖最后由 dhding 于 2008-11-28 08:08 编辑 ]

dhding

原帖由 中华设计在线 于 2008-11-28 07:15 发表
我觉得你首先得把那个侧面的曲面是两半的,想办法搞成是一体的

我试过,把两曲面copy再合并,但贴图选曲面时又一样,还是分开为两半的,一次只能选中一面!

老段

这个问题的关键其实还是在建模上，曲面分成两半是不可避免的，但是你可以改变这两半的大小和位置，使小的那一半小的可以忽略不记，在第一步扫描时把曲线打成两段即可，贴图就不成问题了。

[ 本帖最后由 djg1953 于 2008-11-28 11:07 编辑 ]

dhding

原帖由 djg1953 于 2008-11-28 11:05 发表
这个问题的关键其实还是在建模上，曲面分成两半是不可避免的，但是你可以改变这两半的大小和位置，使小的那一半小的可以忽略不记，在第一步扫描时把曲线打成两段即可，贴图就不成问题了。

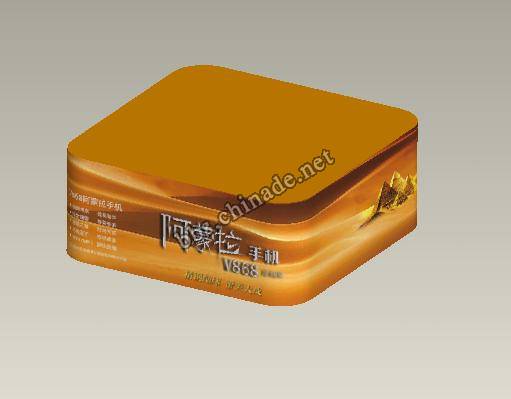

谢谢楼主 !这方法用于此零件果然不错!

[ 本帖最后由 dhding 于 2008-11-28 13:59 编辑 ]

dhding

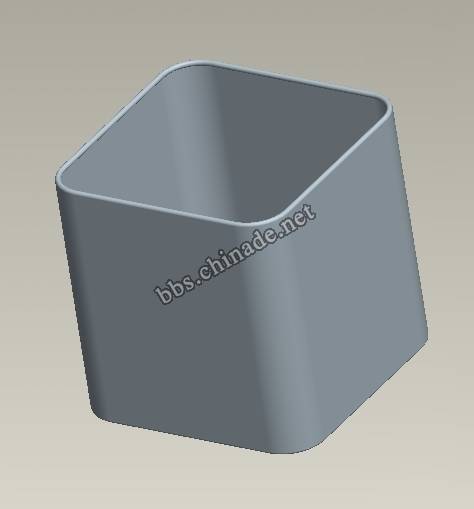

但还不能从根本上解决!?假日我用的轨迹不是正椭圆,而是由很多圆弧线连接而成的呢,或是个长方的有倒R角的,那又该如何?如图

dhding

还望老大们再指点啊...

老段

道理是一样的，只不过一个是打断一个是合并而已，不同的东西有不同的解决方法，要靠自己动脑筋的，不可能你每出一个形状别人就回
答你一次。


[ 本帖最后由 djg1953 于 2008-11-28 14:32 编辑 ]
