第六篇：五个秀才
暑假做模创奇观
大二那年（1979年）暑假，我接了一笔“大生意”，常州郊区薛家公社陈家大队五金厂，要我帮他们做一款手表表带的冷冲模，共计25套模具。（好像是配“中山”牌手表的）因为我上大学前已经做了4年模具厂的厂长，技术上小有名气。策划安排更是滴水不漏。我在放暑假前10天已经画好了所有的图纸，已经叫他们工厂准备好了所有的钢料，所有冲头已经淬火，并且外加工（线切割）的都已经到家，所有模架都已经到厂。等我们一到厂就可以以最快速度开工。人手方面，连我一共5个人，（现在讲起来都是重量级的人物）我们是一个班的，都是大才子，而且非常能吃苦，他们是：高翔（现江苏冶金学院院长）、姬长英（男、现南京工学院博士生导师），陈昆山（现江苏汽车学院副院长）、储克勤（现浦东开发区区委领导）。阵容之强大，举世无双。可那时除了我是“老三届”，30岁，其他都是20来岁的书生。其中储克勤做过钳工，能干活，但不懂模具。其他三人都没有到过工厂。不过没关系，那年代能考上大学的，哪一个不是人精啊，没问题。
暑期考试完的当夜，我们就住到了工厂，那时是1979年，又是社办企业，还是大队厂，条件非常非常的差。现在的年轻人是想象不到的。
我是总指挥，还负责手工配上、下模的刀口、冲头固定板、卸料板和装配（最核心的技巧），储克勤负责落料，就是冲模的凹模、固定板、卸料板是手工做的，那时线切割加工是比较奢侈的工艺，很贵。冲头已经线切割好了，以冲头为基准划好线，用小钻头把中间钻空。因为模具很小（一般是100x80），他是足以胜任的。高翔负责钻孔攻丝，（那厂的丝攻绞手是坏的，要用活动扳手来攻，不容易）陈昆山负责锉凹模的冲头避空位（工作量最大的，全部是手工的，手上都起了血泡）。姬长英负责核对图纸和用游表卡检测做好的工件（最最重要的）。我们配合的非常好，用现在的话来讲，就是“黄金搭档”。
模具很简单，没有什么技术含量，唯一可以记录的就是冲搭扣的圆圈时冲不圆，后来我想了一个办法，冲的时候中间包一根有硬度的园棒（弹簧钢丝）就彻底解决了。25套小模具，23天就完成了，这也是一个奇迹了，全部OK，厂方非常满意，一次付清了所有的工钱。我自作主张买了5个“上海牌”手表，每人一个，剩下来每人分到的，足够下学期花的了。
现在想想也好笑，这么简单的模具，动用到5个未来的“国家栋梁”。也未免太夸张了。这个故事我想告诉大家的是，你们现在学好了模具技术，不要怕吃苦，以后，每个人都是我们国家的“栋梁”。

神鷹飛翔

第七篇：奇思妙想
导柱安在型腔内
看了这个标题，一定以为我喝多了，导柱怎么会跑到型腔里面去呢？

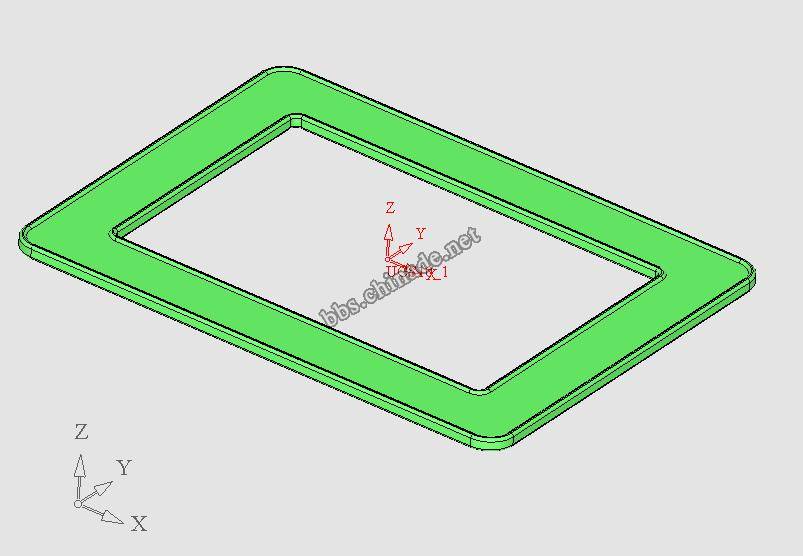

那时我刚大学毕业分配到常州模具厂上班（1981年），厂里接了上海大华仪表厂的一批压铸模。其中有一个零件叫“外框”，如图：**400x300，内部尺寸300x200。厚度5毫米。产品重量1.03公斤，铝合金的。

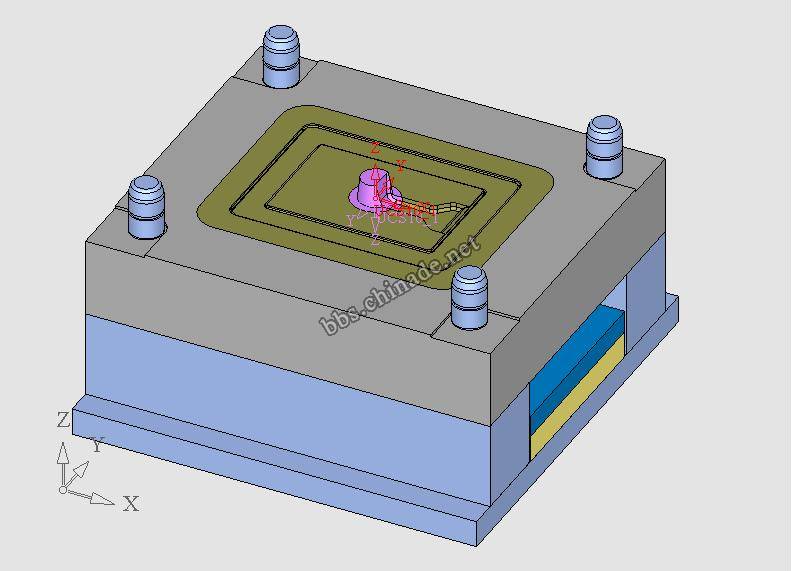

模具已经设计好，是陆洪良工程师设计的，没有什么难度，设计得很正规，动模如下图：（当时还没有电脑，下图是根据回忆画的）

模具尺寸750x650x520。模具重量1.9吨。本厂会审时由于模具太简单，没有人提出异议。可是对方厂看了设计方案后，却提出来，他们最大的压铸机是350吨的，模具的最大宽度不能大于600。但是我厂设计的模具宽度是650。，因为350吨的压铸机的最大压铸量可以达到6公斤，但是该产品由于情况特殊，重量才1公斤左右。所以资源是大大的浪费了。我由于刚大学毕业分配到该厂，也不便多说，免得有逞强之嫌。后来老厂长金志良来做工作，一定要我想想办法。
这里面有一个历史的原因，当时模具厂的书记刘涛原来下放时和我是一个公社的，他是公社党委副书记，我是模具厂厂长，我们很熟悉，我大二时已经被该厂聘请为技术顾问。免费帮他们画图纸，那几年该厂50%以上的图纸是我画的。其中包括“苏州孔雀牌电视机”的模具。
我不得已而为之。我对制品进行了以下分析：
产品厚度5毫米，单边的型腔深度是2.5，对型腔侧壁的压力非常小。
由于制品的中间是空的，对动模板的压力也很
小。
也就是说模具的长宽方向可以尽量做小，动模板也可以比较薄一些，但是，加上导柱的位置，模框的位置，一算下来，和陆工的设计是一样的。要满足对方的要求，一定要有其他的办法。否则只能让对方厂买更大的压铸机。（450吨）那就是用电线杆来钓鱼了。

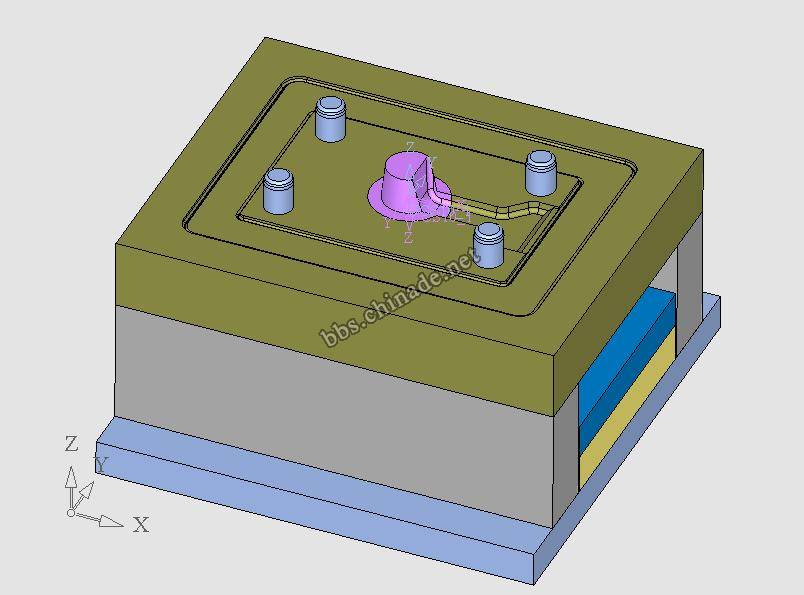

经过深思熟虑，我拿出了一个设计方案。如下图：
这个方案中，我彻底抛弃了模框，（香港师傅称“原身赤膊模”）并且将导柱安排到产品中间的空挡里。模具尺寸500x400x450。重量0.7吨。比原来轻了63.2%。
这个绝对是离经叛道的想法，太匪夷所思了。当时，所有的人都反对我的想法，原因很简单：从来没有见过这种设计方案。当时因为是在国营企业，我知道常州模具厂的所有工程师是从一个机械工厂转过来的。对模具不是很精通。但是我也要顾及大家的面子，也不能讲得太专业。难啊。
由于对方厂急着要我们出方案，可是那些“半桶水”又一致反对我的方案。（其实是“国营病”作怪）我急了，只能摆了个乌龙：“反对的人请建立这个方案的《疲劳模型》”，对牛弹琴，不懂。我又说：“讲通俗一点，就是这个模具是在怎样的情况下工作的，怎样的情况下损坏的？”。有一个女工程师叫徐宜华的说：“听你这么一问，我倒明白了，假如讲损坏，按这样做的模具100年也不可能坏的呀！，只是我们从来没有见过导柱跑到型腔里面去的”。
最后，这个方案得到了对方厂的认可，并且大加赞赏。200吨的压铸机就可以生产了，大大降低了压铸的成本。模具从制造到使用也没有任何可记录的故事。（太简单了，什么事都没有，对模具厂来讲，没事就好。）
这个故事想告诉大家，构思一套模具时，首先要考虑的问题是：这个模具是在怎样的情况下工作的，怎样损坏的？不要被传统绑住你的思想。
