一个逆向抄数产品抽壳（普通抽壳无法解决，看你有几种方法）

幽灵香帅 · 发表于 2008-7-10 09:38:02

刚刚做的``

sbfnplxxxxxx · 发表于 2008-7-10 10:27:32

顶!~~

北北 · 发表于 2008-7-10 10:29:19

学习一下抄数不了解只是会PRO/E 抽壳

huafengdir · 发表于 2008-7-10 10:59:38

我试了好几种方法，这个图档是用UG做的。先COPY一个实体，再对其进行偏置面。由于这个图档偏置面需要选所有面，所以实体整个变小，再对其底部拉伸一个实体进行布尔加。再把原实体与偏置并布尔加过后的实体进行布尔减运算。这个方法是我所知道的方法中最快，最简单的方法，而且误差最小。如果你们有更好，更快的方法请不要吝啬，分享出来吧！

zsxinghao · 发表于 2008-7-10 11:30:32

fengyegzs · 发表于 2008-7-10 13:56:10

直接應用SW抽殼.再將底切去0.5.注意,
別得底部抽去了.這是不行的.多做一步
就可以.做事不能急進.

33-None.PDF (73.17 KB, 下载次数: 2)

33-None.rar (250.11 KB, 下载次数: 0)

[ 本帖最后由 fengyegzs 于 2008-7-10 14:00 编辑 ]

沧海一笑 · 发表于 2008-7-10 15:06:43

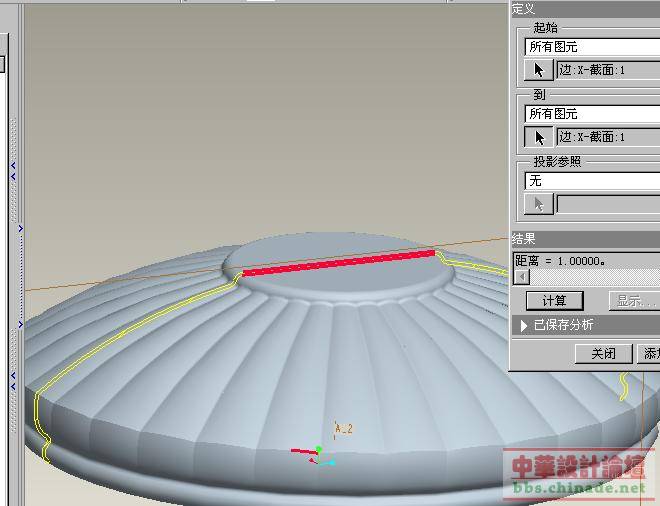

把它切了一半就可以抽壳了！

78762102 · 发表于 2008-11-17 10:31:43

是啊,三维,最怕的就是抽壳,圆角,拔模了.

zj21933 · 发表于 2008-11-24 10:31:24

蛮漂亮的！~多谢分享！~

wujie443628008 · 发表于 2008-11-28 08:22:17

学习学习~~~~~~~~
