CAD常用編輯指令之--拉伸

q376932525 · 发表于 2008-6-28 16:07:23

学习中去练练

任我游nemo · 发表于 2008-6-28 16:09:21

原帖由 bule-conch 于 2008-6-28 15:54 发表
斑竹是时候给答案了么?????

你的已是答案之一呀

任我游nemo · 发表于 2008-6-28 16:13:36

原帖由 bule-conch 于 2008-6-28 12:31 发表
08滴.........

08居然多了個這樣的選項，與直接輸入拉伸距離有何差異

801215 · 发表于 2008-6-28 19:49:47

夹点吧，或是用块，，，

bule-conch · 发表于 2008-6-30 08:30:29

也就是说我想学习学习你的"之二"

任我游nemo · 发表于 2008-6-30 16:32:49

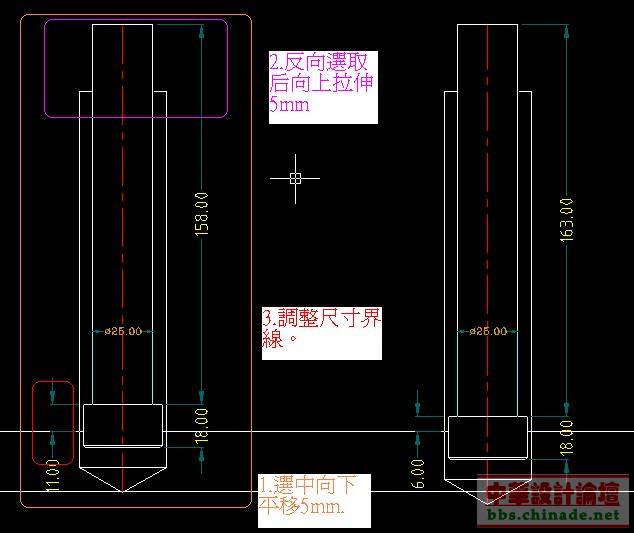

偶的，三步曲，別丟磚頭

yczsp · 发表于 2008-7-3 05:00:37

仅执行一次拉伸命令即可迅速结束战斗！

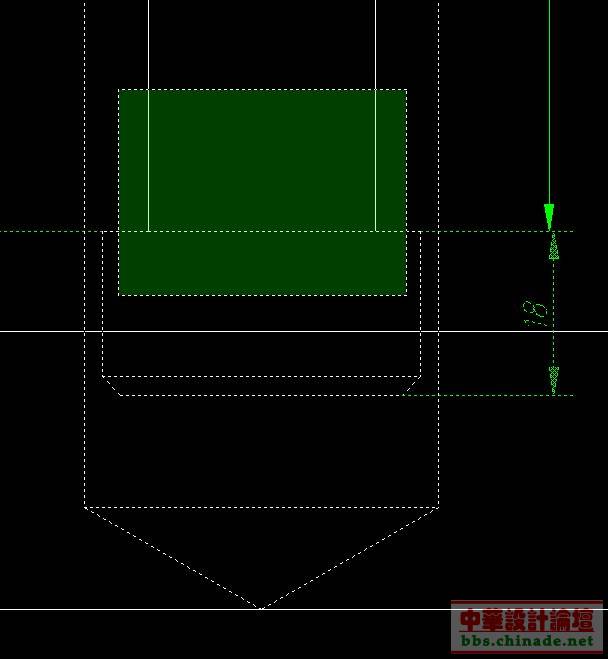

图1：

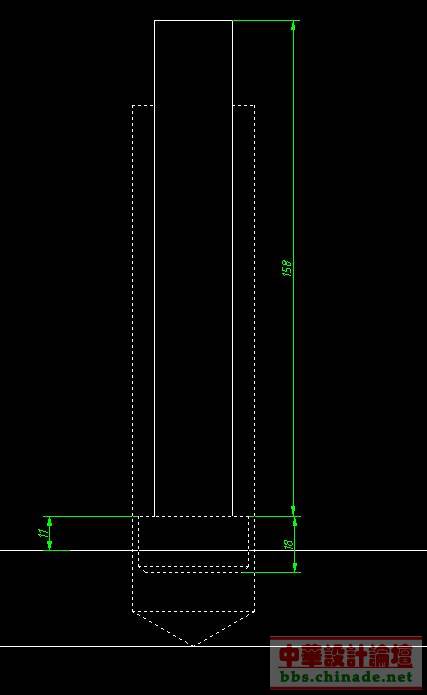

图2

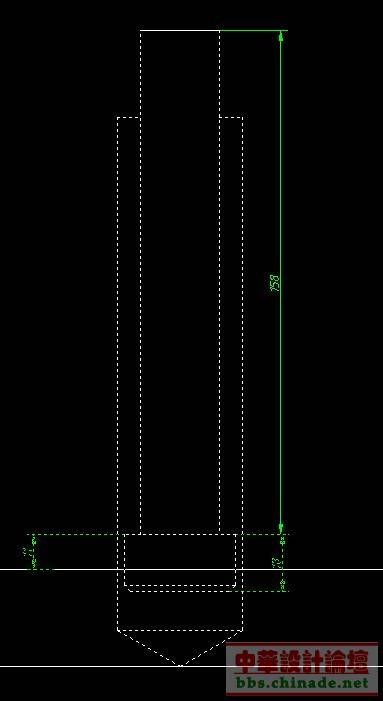

图3

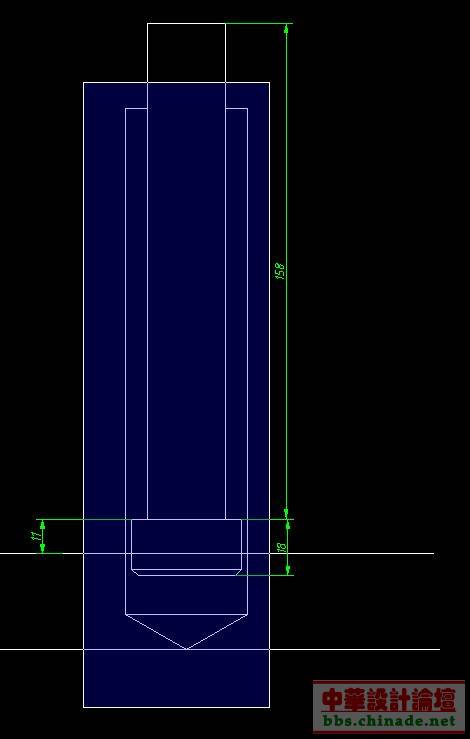

图4

肯定用拉伸命令要快，操作的关键是选取对象的方法。
在点击拉伸命令后要求选择对象时，首先用窗选方式选择如图1所示蓝色部分对象，选取结果如图2所示；然后用交叉窗口方式再选择如图3绿色部分对象，选取结果如图4所示，然后回车确定，再指定基点，输入位移值“5”确定即可。

[ 本帖最后由 yczsp 于 2008-7-3 05:35 编辑 ]

yczsp · 发表于 2008-7-3 05:29:48

有两个问题需要探讨：
1、08版中，拉伸命令操作步骤中并没有专门的选项“R”！而是当要求选择对象时，输入“R”即可删除前面所选择的某些对象，但是其它所有编辑命令中只要要求选择对象，都可采用同样的方法删除所选择的对象。另外，如果要删除所选择的对象，直接按住“Shift”键拾取对象即可，不一定非要健入“R”。
2、不知道版主试过3#的画法没？因为按照其框选的范围，其实并没有哪一条线需要删除选择！反而还应增加选择其它线，才可操作完成。

任我游nemo · 发表于 2008-7-3 08:16:31

關於框選范圍及最終效果請看清原圖。

yczsp · 发表于 2008-7-3 08:59:49

版主，不知您是否理解了我27#下面的文字说明，我提示操作最主要的就是在拉伸时怎样正确的选择对象，我提供的四个图都只是在选择对象时的状态，而最终的拉伸结果图我并没有贴上去（因为觉得没多大意义）。
您如果有时间的话试着按我说的方法操作一下，看看对或错？到时说不定要给我补分呢！
