五角星怎么画-cad中

窗外风景 · 发表于 2008-5-6 19:45:19

方法1：先拉伸一个长方体，然后切两个斜面，再阵例，第一个五角星就是这种方法。

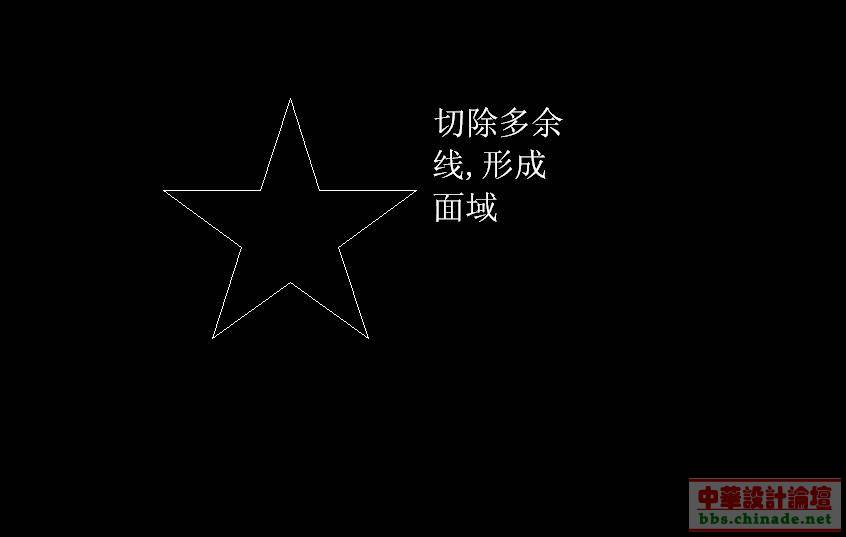

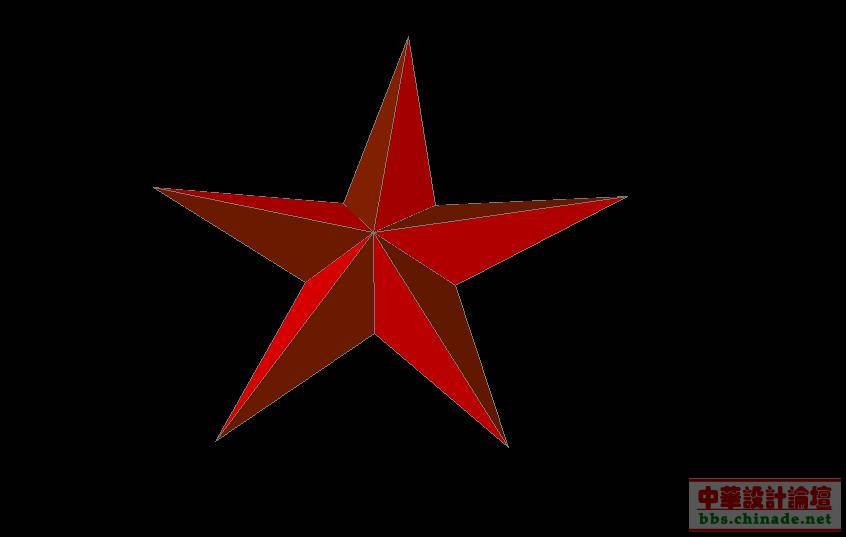

方法2：先用多边形画一个五角星，然后拉伸，给个角度（随意定，我这里定的是60度），高度高些，这样一下子就是一个立体五角星。我就是用这种方法做的。

第一个图形可以用CAD2004打开，第二个图形用2009打开。
我用第二种方法做了个简单的教程。

[ 本帖最后由窗外风景于 2008-5-7 12:35 编辑 ]

jensen · 发表于 2008-5-6 21:54:36

谢谢各位。。。！！

眼过无痕 · 发表于 2008-5-6 22:48:54

原来cad做这个会这么费劲的啊

sunyl33 · 发表于 2008-5-6 22:56:33

6楼的大哥是怎样混合扫描出那个五角星的
小弟看不懂啊为什么切换剖面的时候扫描都没画就可以点确定
扫出一个五角星出来···

中国制造 · 发表于 2008-5-7 09:09:54

他那个是直接混合出来的

jensen · 发表于 2008-5-7 10:41:39

cad2006中我怎么混合拉伸不出那种效果呀
顶上混合不出尖的。。。
还有在cad2006中输入命令"ext"
显示的是----指定拉伸高度或[路径（p）]

而不是你图片中显示的-----指定拉伸高度或[方向(D)路径(T)倾斜角(T)]

窗外风景 · 发表于 2008-5-7 11:03:10

楼主的朋友,你先选择高度,确定后,再选择角度.

jsmoka · 发表于 2008-5-7 12:38:30

原帖由 惠州表业 于 2008-5-6 17:36 发表
看错,原来是要求在CAD里面!

哈哈,姐姐够幽默啊

jsmoka · 发表于 2008-5-7 12:39:14

为什么一定要在CAD里做啊

likebing · 发表于 2008-5-7 12:45:34

cad.不會
