手把模具分模练习（+7分）【答题截止】

中华模具设计 · 发表于 2008-4-7 10:08:23

原帖由 xiang1935 于 2008-4-5 13:01 发表
3.0 M120画的
还没搞MEX
75MM 的抽心要用油缸还是用滑块啊版主给点提示
116879
116880
116881
116882
116883
116884

大家接着做题哦！答题还未结束！！！

任我游nemo · 发表于 2008-4-7 11:39:03

注意事項：
1：滑塊抽芯距較大，最好用油缸。

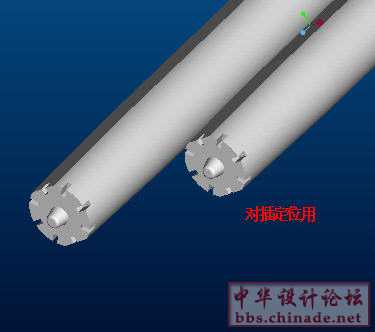

2：為防止滑塊前端變形，建議於滑塊前端做對插。
3：產品主要截面為圓形，建議增加模仁輔助定位。

likebing · 发表于 2008-4-7 13:00:54

下來練練

中华模具设计 · 发表于 2008-4-8 18:53:24

啥就没人继续答题了，我还等着给大家加分呢

andes · 发表于 2008-4-14 00:51:25

同意13楼的高手建议!

宇韩 · 发表于 2008-4-14 11:12:37

今天不忙
玩下

dreamsnow · 发表于 2008-4-14 17:06:23

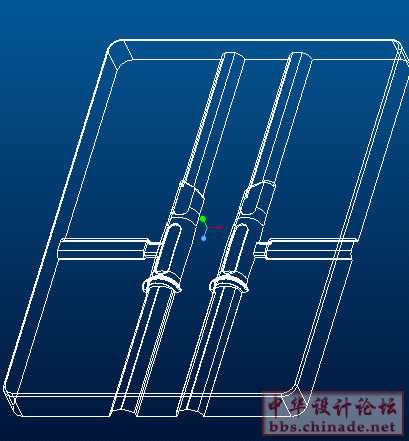

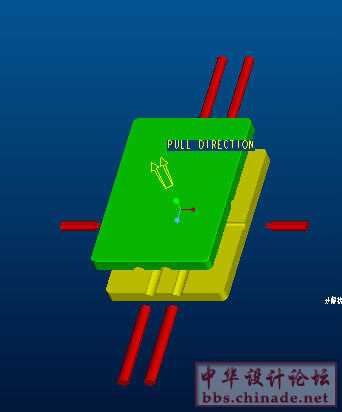

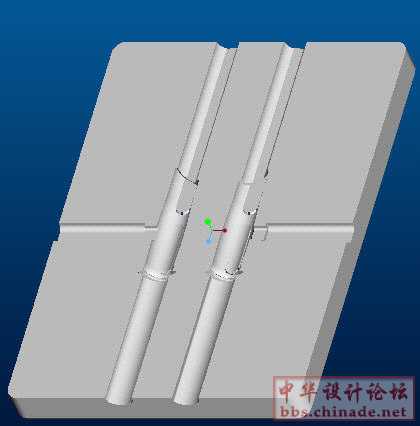

我做的，请老大们PP

dreamsnow · 发表于 2008-4-14 17:10:11

2.0part

[ 本帖最后由中华模具设计于 2008-4-14 19:45 编辑 ]

中华模具设计 · 发表于 2008-4-15 07:33:16

原帖由 xiang1935 于 2008-4-5 13:01 发表
3.0 M120画的
还没搞MEX
75MM 的抽心要用油缸还是用滑块啊版主给点提示
116879
116880

答题结束，答案与xiang1935相似，本人就不再上传答案，免得占用空间，另如上传有导入模架的作品，占有空间更大，所以就不传了！！
