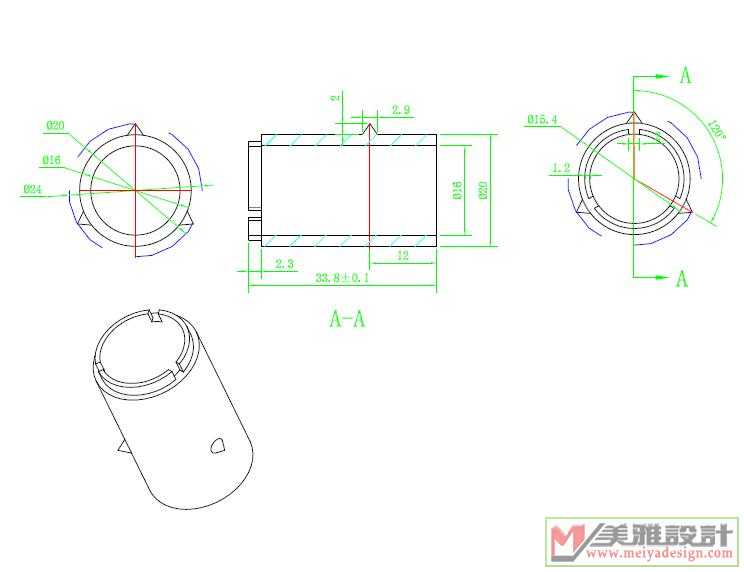

^_^简单的看2D画3D练习题目+3,已停止加分

中华无泪

原帖由 721venus 于 2008-1-3 16:57 发表

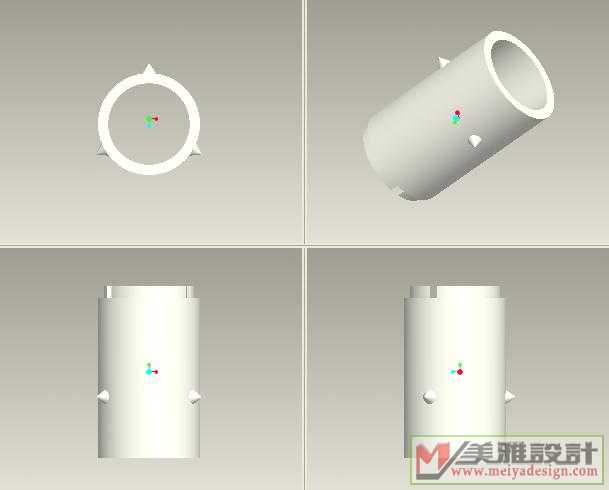

呵呵,我也看看....我同意上楼的~!~!~!~!~!~!我做出来的不对,还请楼主指点一下~!~!~15.4mm是怎么样来的????又怎么样去保证1.2mm????



晕倒,谁多放出来一张什么15.4的台阶图啊,原来是一个锥孔..........哎~!~!~! ...

锥孔右边的图不是再多一条圆线的吗？？？这样才突出锥孔啊/

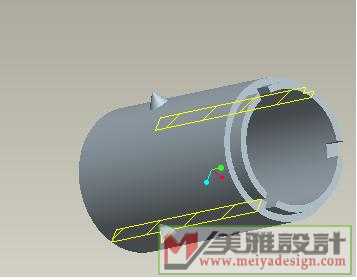

大家有没有注意到在尖端上有一条线？那你有没有考虑这零件如何开模呢？

[ 本帖最后由 chaco 于 2008-1-4 08:13 编辑 ]

chaco

其实对于为什么会出现锥孔（即边大边小）这不是问题的存在，而是考到了大家更为深刻的模具开模问题，看似简单！只要你用心观察下，
再问大家个问题：这零件如何开模呢？？

落叶秋天

支持一下!

chaowei2003

顶，谢谢！

anxin0322

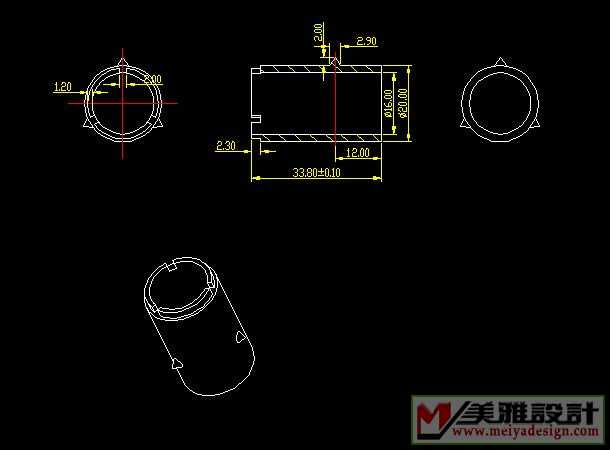

贴图了
觉得楼主的标注有错误（尺寸标注太多，过定位了）
感谢对SW版块的支持，标注过多这个版主自己能够明白，但是要根据实际情况而定，为表达清楚有时候过定位是需要的！

[ 本帖最后由 chaco 于 2008-1-5 09:55 编辑 ]

miaoring

开模应该不难吧.
支持一下/来了!

[ 本帖最后由 miaoring 于 2008-1-4 18:09 编辑 ]

miaoring

原帖由 惠州表业 于 2008-1-3 15:14 发表
中孔直径16.00是一个穿孔,但是凸沿直径15.4比中孔还小,楼主可否给我补补课!

我的理解应该是这样的,21.8尺寸位置孔径应该都是15.4,12尺寸位置的尺寸应该是从15.4变化到16.不知道理解得对不对,不对之处还请指教!

其实出现锥度问题，就是因为我的图纸已经按要求拿了拔模斜度了，所以我们做零件要完全考虑到开模的工艺问题，这样才能保证能够如你意顺利开模，尽可能降低工艺难度！

[ 本帖最后由 chaco 于 2008-1-5 10:03 编辑 ]

中华无泪

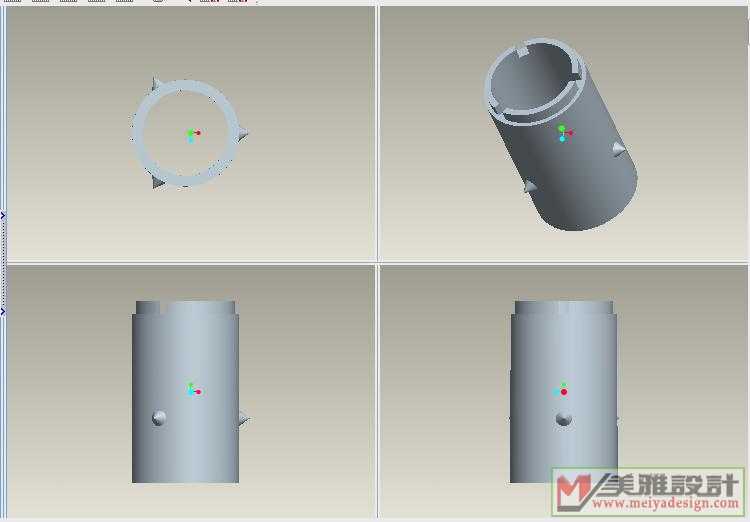

不知道理解了。。反正都做了。贴出来

fengyegzs

游客，如果您要查看本帖隐藏内容请回复

fy01.rar (231.54 KB, 下载次数: 7275)

2008-1-5 00:00 上传

点击文件名下载附件

[ 本帖最后由 fengyegzs 于 2008-1-5 00:00 编辑 ]

中华无泪

看了版主今天发的大图。明白了很多。不过还有一个问题不是明白



看如图。12-21。8之间外圆值是20。但是0-12之间好象也是有锥度的。可是没有什么数值来定义这个锥度啊。。

谢谢版主指点。。谢谢因为我不是搞模具的。所以对这些不清楚。。






[fly] by fengyegzs
若是客户没有特别声明的面需要拔模的，一般给0.8~~2度，视开模面的配合状态（与其它零件装配）而定．

[/fly]




直径20是指三原锥底部即是分模面计的直径，感谢版主fengyegzs上面的留言，0.8~2°是一般数但实际要看所采用的材料和位置的要求，比如用ABS，在不影响外观处最少可以为0.5°正常拿1°就足够的，而2°是特别要求下的，但如果用亚加力的话最少都要拿2.5°，因为其特性问题，少于2.5°很容易出现脱花等问题！

还有一个关键就是一个拔模方向和中性面的选择问题了，如果大家有兴趣这一点我另开贴同大家讨论！

[ 本帖最后由 星泪 于 2008-1-5 13:04 编辑 ]
