[原创教程] 关于RHINO导入C4D的格式比较

[复制链接]
 楼主| 发表于 2007-6-11 16:23:23 | 显示全部楼层

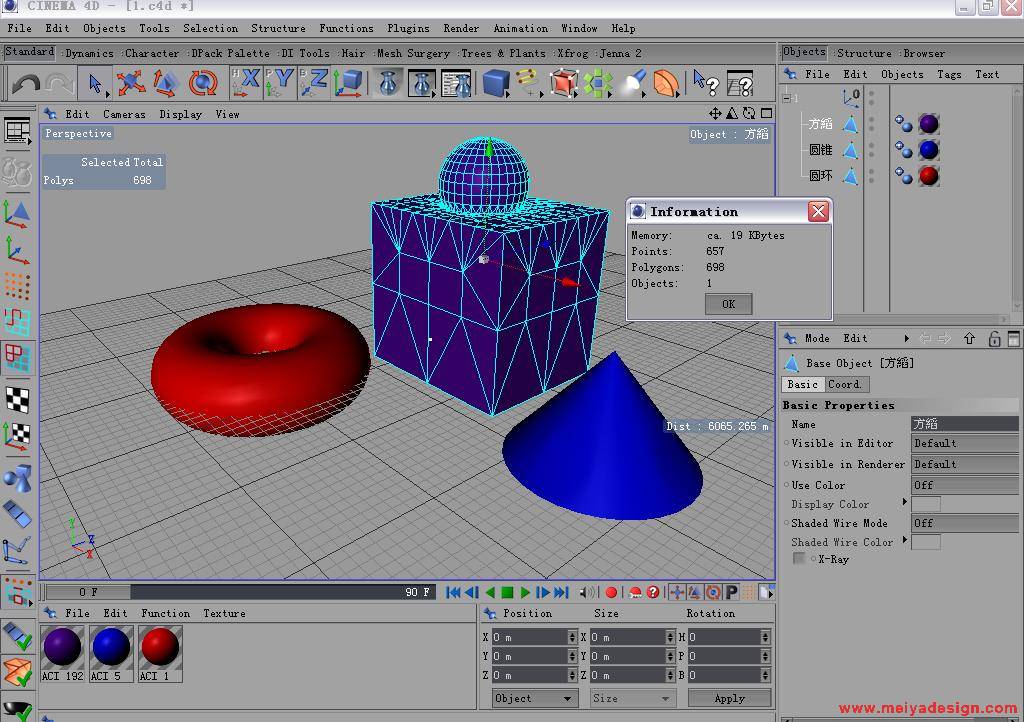

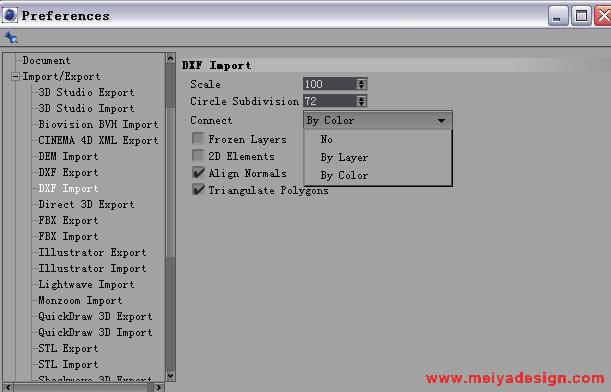

C4D对DXF支持通过色彩和层来结合物体,所以在rhino中按材质分层和分色都能被很好的认出来。确实
比较方便。
 楼主| 发表于 2007-6-11 16:25:08 | 显示全部楼层

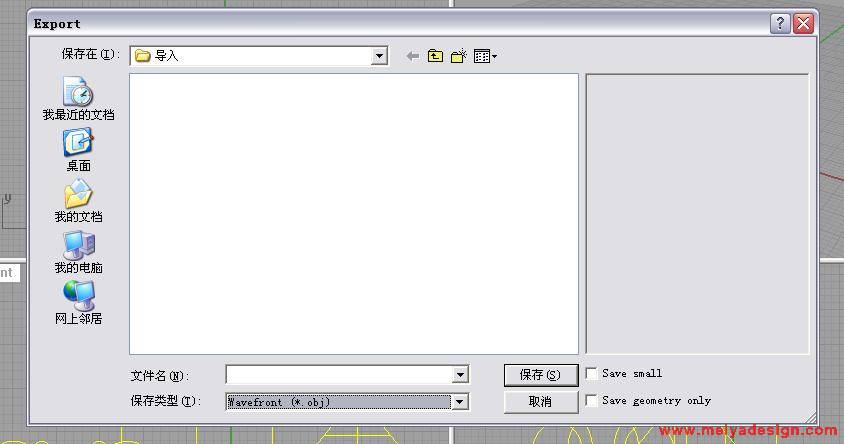

接下来再看OBJ。
 楼主| 发表于 2007-6-11 16:25:46 | 显示全部楼层

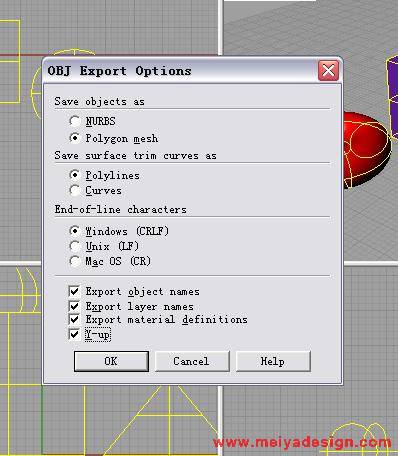

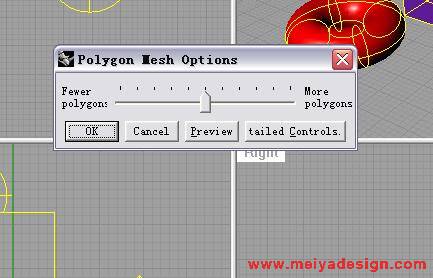

注意:这里要注意参数的选择,否则可能无法正常的导入。这里的Y-UP要钩选,否则模型被导入C4D中会
被反转90度.

[ 本帖最后由 纸飞机 于 2007-6-11 16:31 编辑 ]
 楼主| 发表于 2007-6-11 16:27:17 | 显示全部楼层

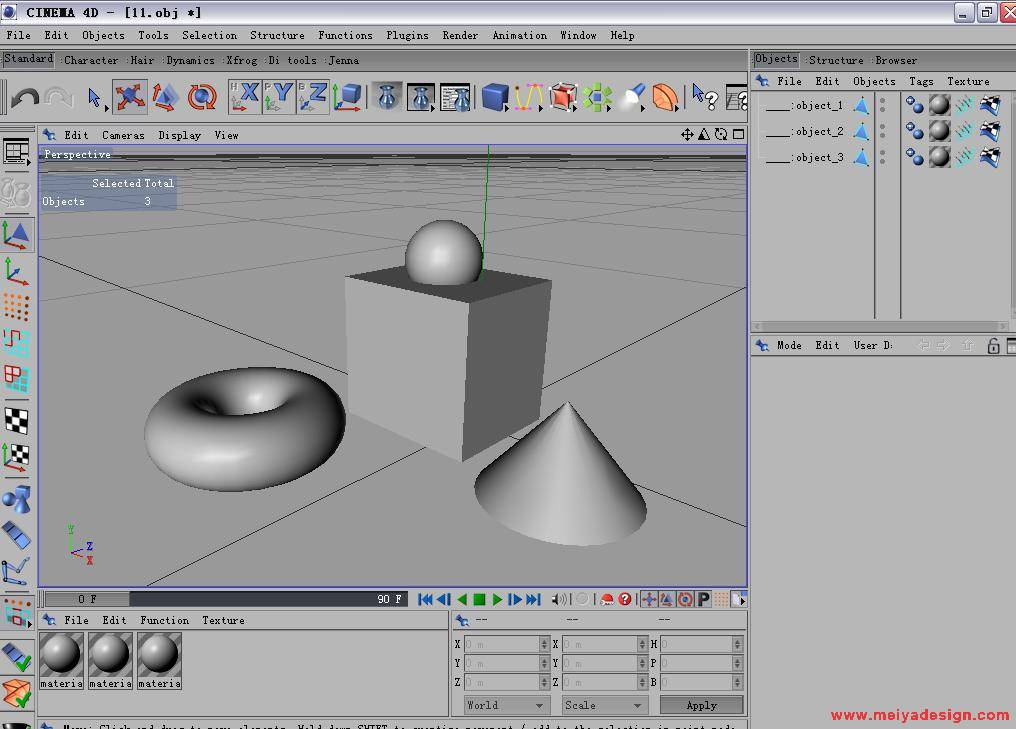

仔细观察,在rhino中设置的中文名和颜色并没有被认出。

[ 本帖最后由 纸飞机 于 2007-6-11 16:32 编辑 ]
 楼主| 发表于 2007-6-11 16:32:43 | 显示全部楼层

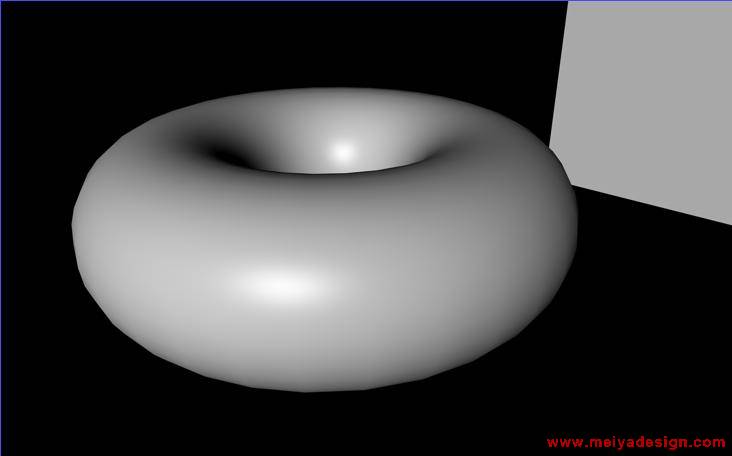

来看一下在DXF实验中出现破面的地方,果然没有破面,所有的面都被很好的还原。(由于模型简单,
如果有复杂曲面的话,有时也会出现破面,但即使有也比DXF出现的少)
 楼主| 发表于 2007-6-11 16:33:29 | 显示全部楼层

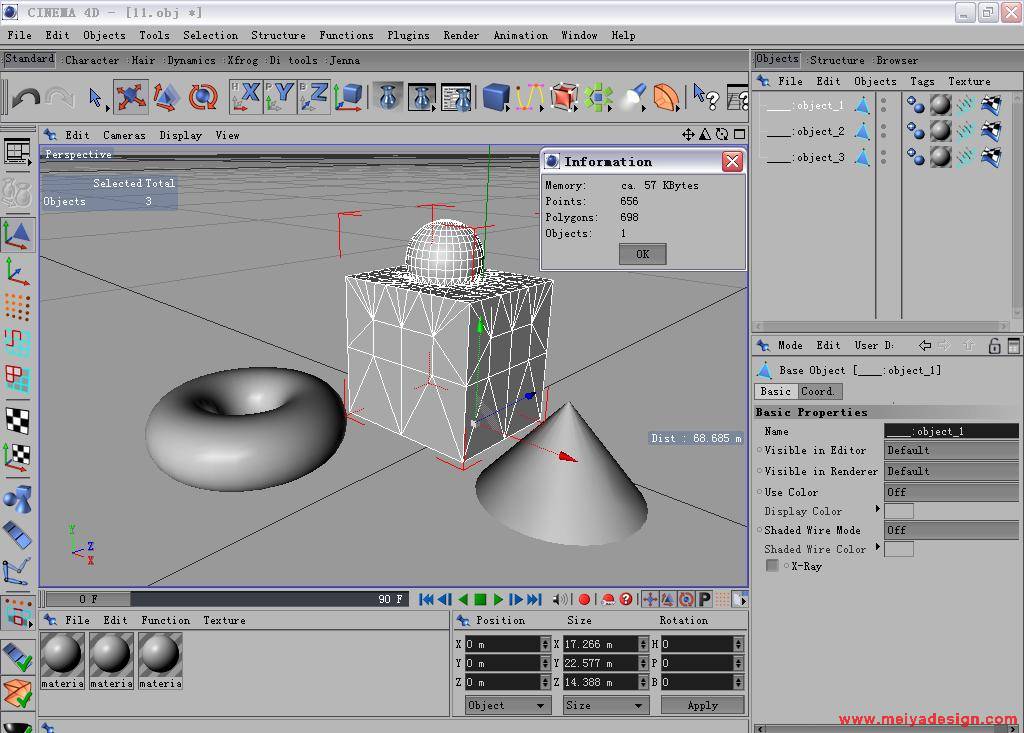

再来比较一下两者的结果
 楼主| 发表于 2007-6-11 16:33:57 | 显示全部楼层
总之,两者各有所长,具体用那种,就看实际的需要和个人的喜好了。如果模型曲面不多的话,我一般用
DXF,相对省力些。如果模型曲面很多且复杂,就用OBJ。
以上是我的经验,希望对大家有帮助!
 楼主| 发表于 2007-6-11 16:34:36 | 显示全部楼层
别忘了顶贴哦!!!做这个也挺辛苦的!
发表于 2007-6-11 16:45:41 | 显示全部楼层
好教程,版主辛苦了!
发表于 2007-6-13 15:12:48 | 显示全部楼层
好玩,顶上!改天研研究一下!
