摩托车曲面造型之开发流程

飞龙 · 发表于 2007-3-12 16:10:43

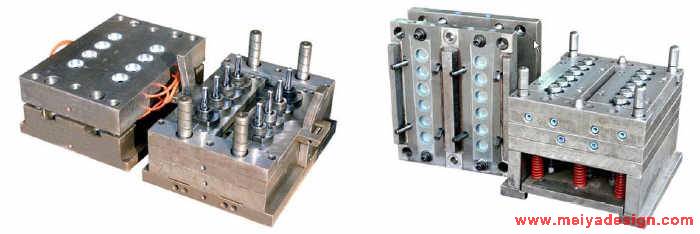

9、模具开发……

nono888 · 发表于 2007-3-12 16:11:15

继续

飞龙 · 发表于 2007-3-12 16:11:40

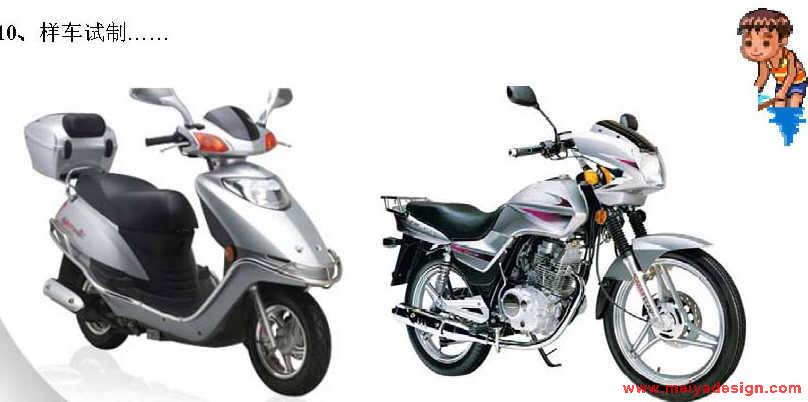

10、样车试制……

飞龙 · 发表于 2007-3-12 16:13:01

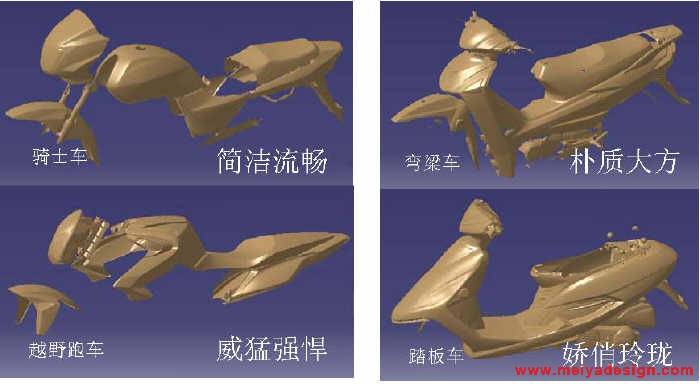

二、摩托车曲面设计的要领 1、首先把握造型师的设计理念，将模型的每一个正确特征，每条折、线、沟、缝、棱，每个圆角、凸台、型孔、突起、凹陷准确地建立表达出来，使整车协调、风格统一。保证设计理念得到最完美的体现……

飞龙 · 发表于 2007-3-12 16:14:08

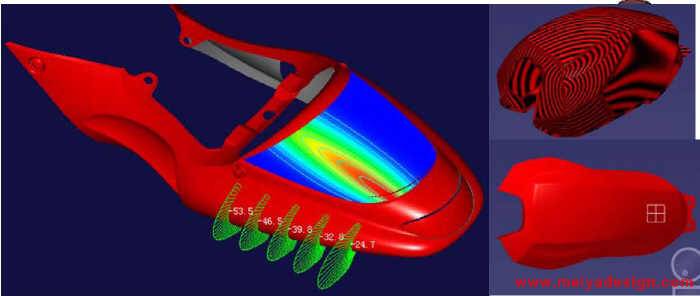

2、曲面的质量是绝对要保证的，外覆盖件曲面必须是CLASS A 曲面。A 级曲面的理论轮廓线一定要光顺平滑，曲面之间曲率均匀、连续，反射光在曲面上光形条纹要顺畅、
均匀无拐点。曲面质量的检验手段主要有：高斯曲率、反射光、截面曲率梳……

飞龙 · 发表于 2007-3-12 16:14:57

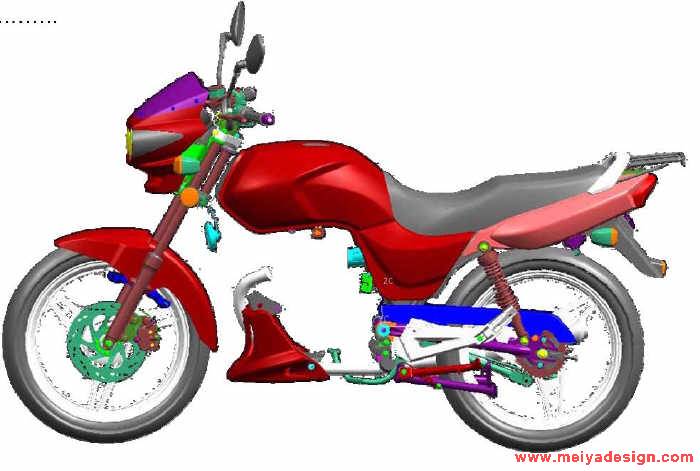

3、曲面建模过程中，曲面工程师要有负责、严谨的工作作风，运用三维数据的准确性，
来校核整车曲面造型的合理性：
a、各相关零部件是否有干涉；
b、曲面相对车架的安全间隙是否足够；
c、造型分块对于安装、固定结构设计、生产成本、模具设计等是否可行;

美雅小小龙 · 发表于 2007-3-21 16:47:44

长见识了，顶顶顶~~~~

飞扬 · 发表于 2007-3-22 22:55:56

精辟，谢谢。

mj0331xiaoye · 发表于 2007-3-23 22:28:01

没有复件吗?

阿飞 · 发表于 2007-5-23 16:44:02

啊,做做到这些,要下很多功夫吧
