楼主: 百分之一

[求助] 这个图怎么画?<已解决>

[复制链接]
发表于 2007-1-9 21:48:24 | 显示全部楼层
首先,C 点可以确定下来,然后定点复制  40  长的线到  C 点
然后用  Scale  中的  reference  得出 AB 线的长

再以  AB  线的二倍为半径,C 点为圆心,得出  A  点,即解

尺规作图不知道怎么解。。。
发表于 2007-1-11 17:18:31 | 显示全部楼层
原帖由 luckmeifei 于 2007-1-5 09:39 发表
提示一下:此题要用到命令Scale中的reference


不知道怎麼用得
发表于 2007-1-12 09:54:51 | 显示全部楼层
搞了半天不知道refence怎麼用

飛飛,出教程吧

等不及了,做一個!

[ 本帖最后由 wanihe 于 2007-1-12 13:45 编辑 ]

Snap5.rar

59.25 KB, 下载次数: 1, 下载积分: 华币 -1

password

评分

1

查看全部评分

发表于 2007-1-18 08:41:26 | 显示全部楼层

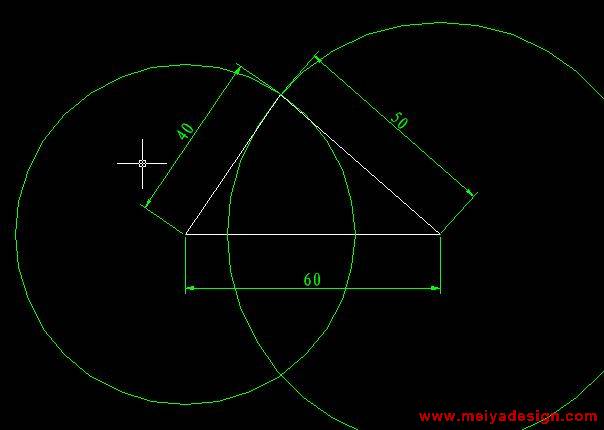

第一步:画三角形

评分

1

查看全部评分

发表于 2007-1-18 08:44:15 | 显示全部楼层

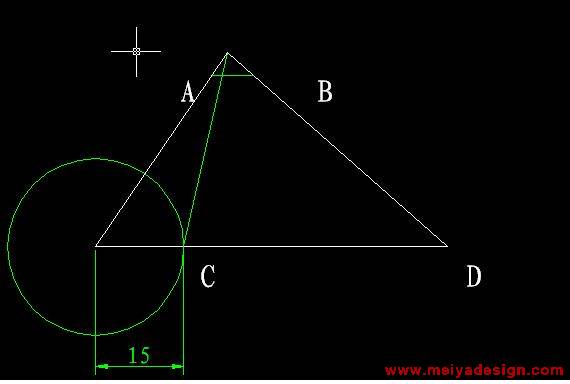

第二步:适当先画直线AB,AB一定平行于CD
发表于 2007-1-18 09:02:05 | 显示全部楼层

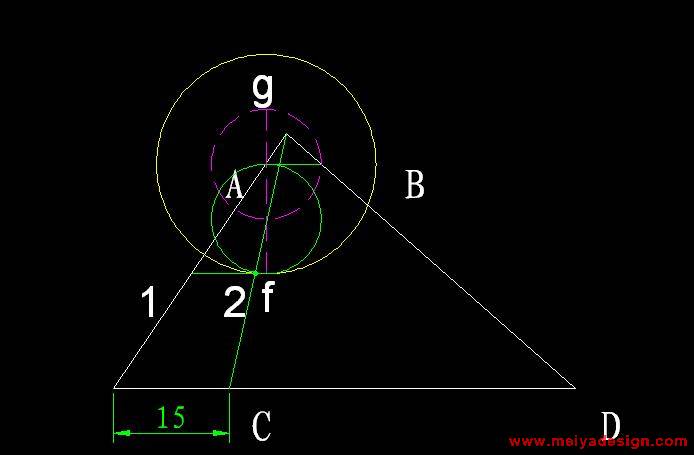

第三步:以A为圆心AB为半径画圆,移动此圆<点g移至圆心A处>;再以A为圆心Af<现Af已是2AB>为半径画圆;此圆与斜线交于点2,做平等线12
发表于 2007-1-18 09:08:08 | 显示全部楼层

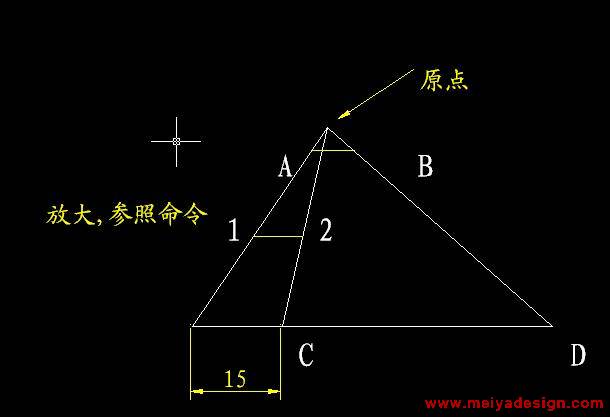

最后一步:SCALE,选中直线AB,12;以三角形顶点为原点,然后使用参照命令(Reference),指定直线12的新长度为15.

[ 本帖最后由 luckmeifei 于 2007-1-18 09:52 编辑 ]
发表于 2007-1-18 09:18:12 | 显示全部楼层
支持一下,版主辛苦了
发表于 2007-1-18 09:20:10 | 显示全部楼层
谢谢..

动画的,大家下载来看吧!

aa4.rar

479.12 KB, 下载次数: 13, 下载积分: 华币 -1

发表于 2007-7-13 18:51:28 | 显示全部楼层
支持原創,俺來學這招
