高手请进！新手来试试！(分模10分题）申请加精

andes · 发表于 2007-1-22 10:22:02

2D有时间在做吧。要的顶一下

没人H理解 · 发表于 2007-1-22 10:45:43

答案虽然公布了，我还是做了一下，重在交流，有不正之处还望名示！

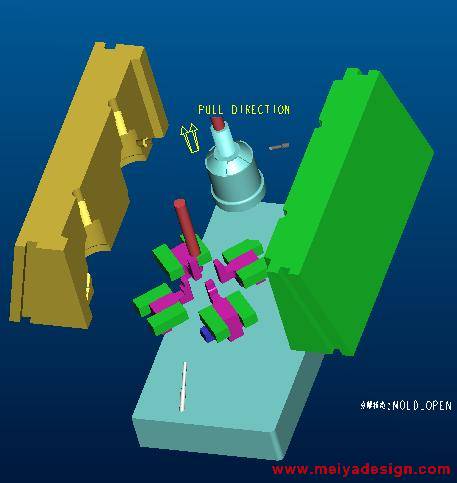

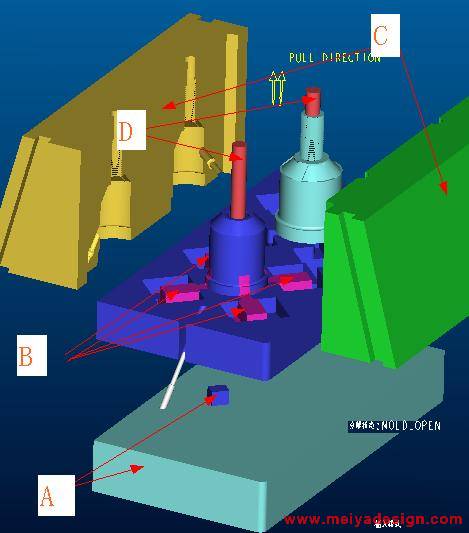

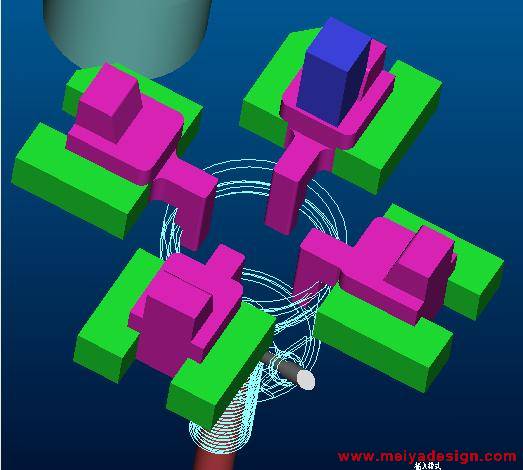

先来张图片！开模时先开A处，松动B处，让B处尾部弹簧复位，再开前后模，C处做哈浮（装弹簧机构），开模时自动弹开，D处做前模镶针，固定在面板上，白色斜针做油刚抽芯，完全开模后由顶针机构顶出产品！个人做法，相对楼主的方法要简便些，但精度可能没那么高，楼主的产品卡勾处做法很经典！不说了先看图！
