CAD简单练习题6<+1分,加分结束教程于15楼和23楼>

显示全部楼层 · 发表于 2007-2-11 16:36:53

终于出来了，RA=13.40，RB=10.57，RC=8.72，RD=7.43（保留两个小数）

呵呵……最上面的六个和右边的10个圆通过3p作圆出来了，其他的……呵呵……是通过“SC”比例缩放出来……还好，总算出来了

飞龙 · 发表于 2007-3-6 08:25:53

不错的题目,现已经结束,征集教程!

hfj8311021026 · 发表于 2007-3-7 10:11:41

我先抛砖引玉了,把我的做法与大家分享!

我主要是使用了"对齐"命令(AL)和"比例缩放"命令(SC)

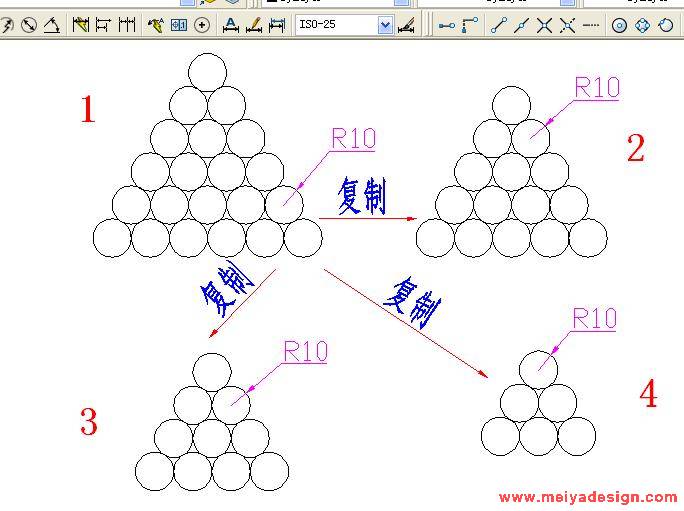

第一步:先把图中所有的圆搞定!!圆的半径可以随意指定(我定的是R10)
所有的圆大小一样!

hfj8311021026 · 发表于 2007-3-7 10:12:51

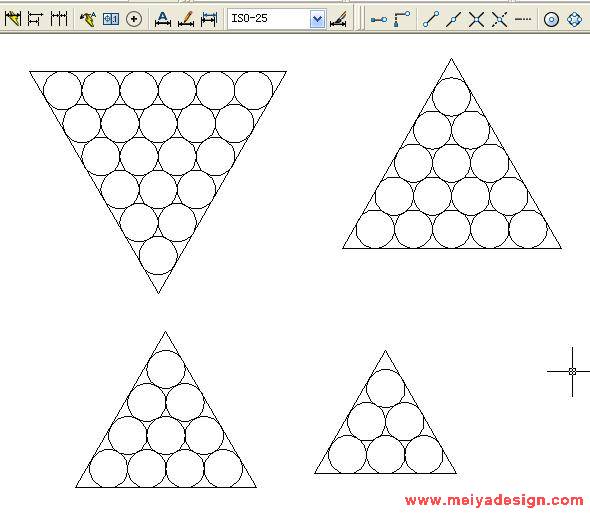

第二步:把圆的所有切线都搞定.如图

hfj8311021026 · 发表于 2007-3-7 10:14:39

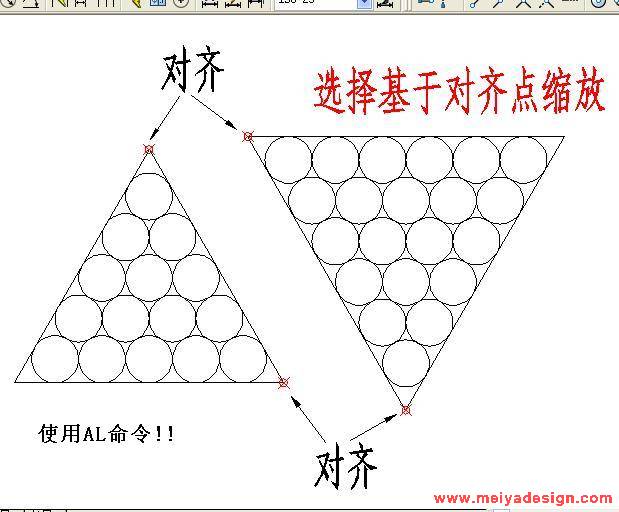

第三步:使用对齐命令(AL),对齐的条件如图,注意选择"基于对齐点缩放"的选项!!

hfj8311021026 · 发表于 2007-3-7 10:18:18

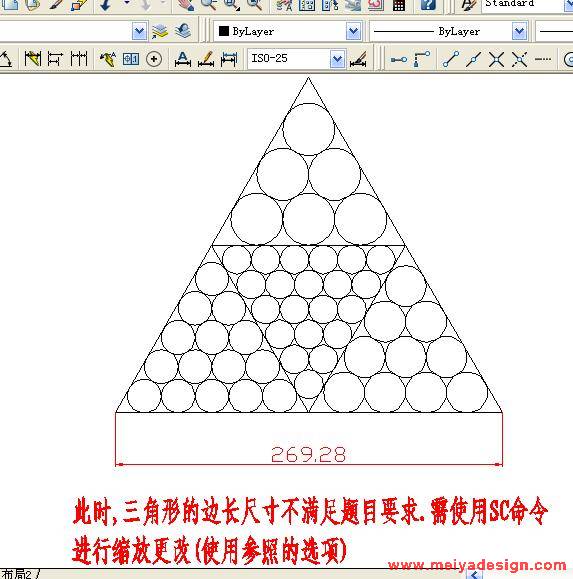

第四步:其他几部分也是使用对齐命令,和第三步一样!结果如图,
      由于第一步中所画的圆为R10,所以外围三角形的边长肯定不是200
      标注一看就知道了(其实没必要标注),下一步使用比例缩放SC把它改
      成200就可以了!

hfj8311021026 · 发表于 2007-3-7 10:20:08

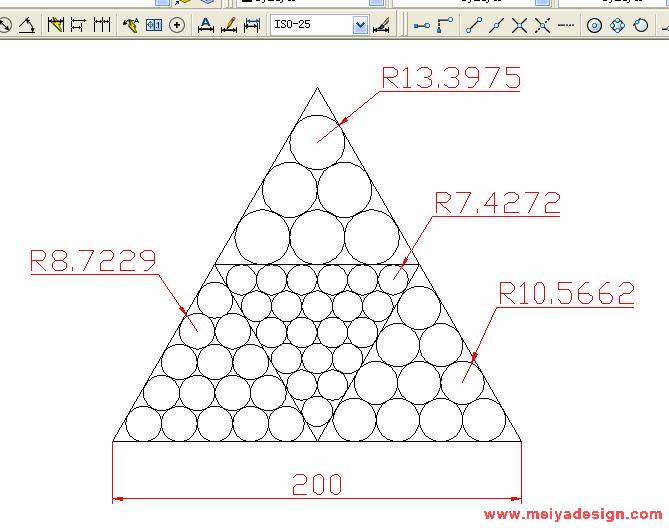

第五步:使用比例缩放SC命令,选择"参照"的选项,将正三角的边长改成200
可以测得各圆的半径!

hfj8311021026 · 发表于 2007-3-7 10:22:45

最后再补充一下,中间圆最多的那个三角形的三条边有重合(对齐时二边重合),最好把它删掉一个!

hfj8311021026 · 发表于 2007-3-7 10:33:41

文件在此!

ae86ek9 · 发表于 2007-3-15 02:25:42

用咩方法伽~个D圆好难做得出哦~
