摆擂台，你可以吗。做好加10分.好的加金币（加分结束，已出答案）

alfred

难做 ，也要先做做，到时和版主对标准答案。

villard

看看啊。。。

villard

两板模具，不是一出一穴吧？

villard

模具结构不是很难，如果是一出一穴的话，二板模，进胶倒是个大问题

没人H理解

回九楼：
  还好我说的是大制上是那样子的，图是有问题，发图的时候我也想到了，不过由于时间问题也就潦草办事了，解决我图上的问题不难，把没有空位的位置改上面一点就好了（当然要有足够的退位）
另外   楼主，小鸟在等你的教程呢！   还请尽快传上，小鸟在这里先谢过了    ，期待你的教程！

偶有一招不只可行也  那个孔有40多  方孔和筋真好在一个平面上在筋的位置把它割开  镶件做成两节的   那样三个小方孔便于加工  三个方孔的镶件用弹簧片复回   顶出用球头圆住或做斜面圆住     结构吗两次开模那样  真好连侧面的孔也抽出来

星火燎原

请大家多PP

[ 本帖最后由 星火燎原 于 2006-12-2 19:02 编辑 ]

冷风

模具设计还是块处女地！我得抓紧时间学习，谢谢星火的好题！

xie00001

原帖由 星火燎原 于 2006-12-2 19:00 发表
请大家多PP

[ 本帖最后由 星火燎原 于 2007-7-5 23:01 编辑 ]

星火燎原

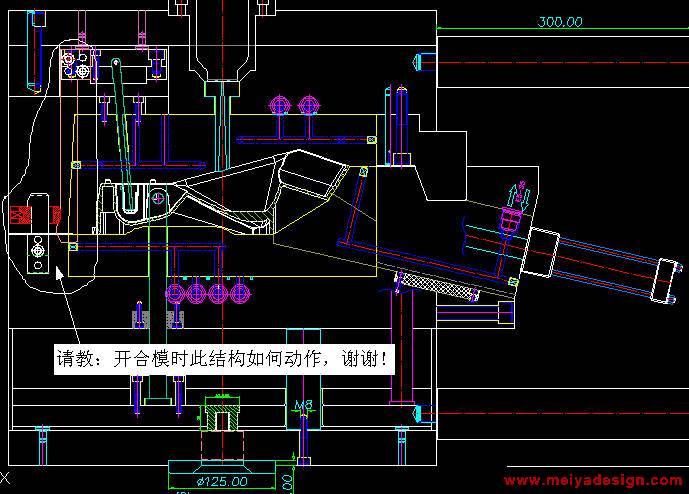

开模时。前模向上移动 但挂钩在弹簧（红色部分）的作用力干涉下，停止上升并将前模斜顶固定板与第二块板一起拉下来，完成前模的顶出

此时前模继续往上移动，在斜顶底板到达莫仁时候。整个前模的移动力量大于弹簧的阻力，拉勾被强行拉开到，整个到了弹簧的上面。这就是开模
的动作

和模的时候。拉勾先碰到弹簧，将拉勾后面的两块板向上顶，随后继续合模。固定拉勾的两块板在弹簧对拉勾的的作用下被顶到模具面板下面的位

置，这时前模斜顶的复位已经完成。模架继续合模。，因合模力也大过弹簧对拉勾的干涉力，所以拉勾又再次被强行的压往后模的弹簧下面

这样解释明白了没有？
