手提式吸尘器外观建模教程

wps1029 · 发表于 2015-1-25 11:53:52

本帖最后由 wps1029 于 2015-1-25 11:55 编辑

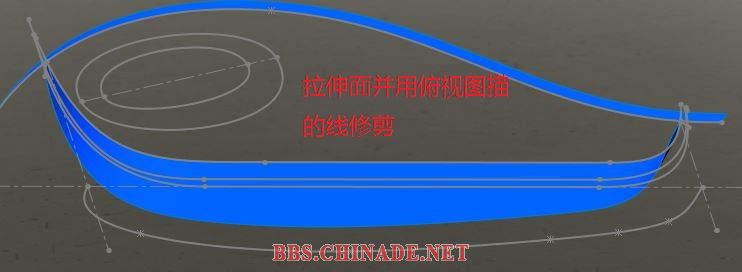

4.拉伸辅助面，并用俯视图所描线条修剪

wps1029 · 发表于 2015-1-25 11:56:54

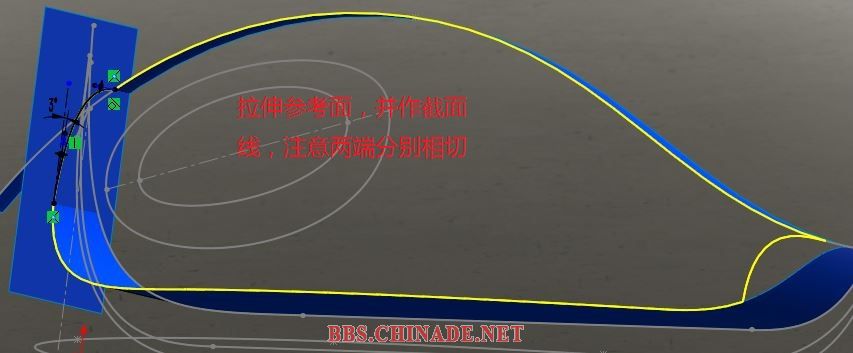

5.拉伸基准面，并在基准面上作截面线，注意两端设置

wps1029 · 发表于 2015-1-25 12:01:14

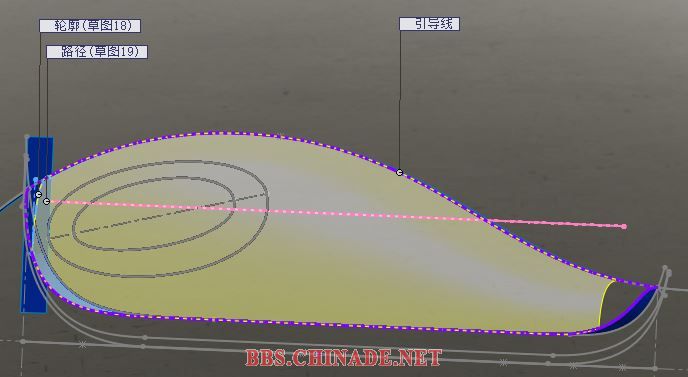

6.作一条路径线，起点从上部的参考面开始，位置是没有要求的，引导线分别选择第一步和第四步面的边线，扫面，这样做出来的面比用放样做出来的大面要好

wps1029 · 发表于 2015-1-25 12:06:19

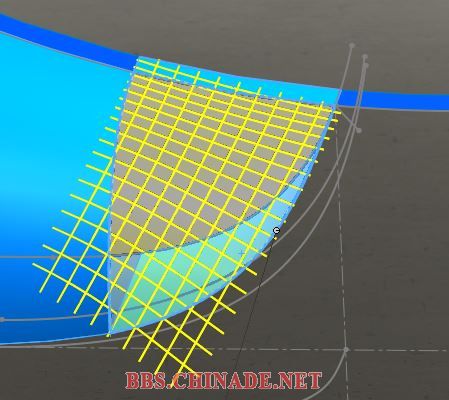

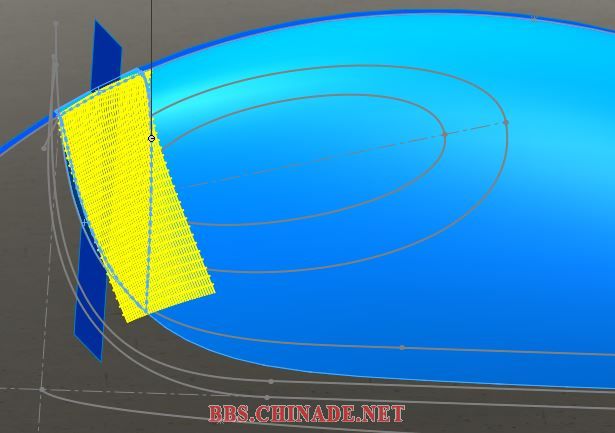

7.两头切了补，注意：solidworks对于三边面，五边面，六边面不需要像proe一样挖空心思一样的去切面补四边面，sw有个万能命令填充曲面，这个命令就像小李飞刀，随便你什么招，我就是这招，不管你三边，五边，简单直接的一招搞定，很好用

wps1029 · 发表于 2015-1-25 12:07:14

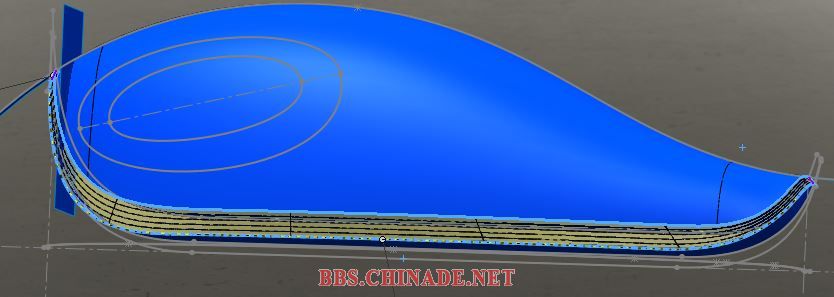

8.另外一头切了补

wps1029 · 发表于 2015-1-25 12:11:49

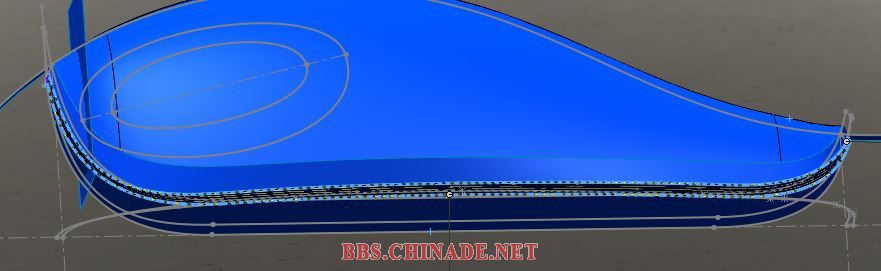

9.做面，这步因为主视图有线参考，而俯视图没有线参考，没有多余的试图了，所以要靠自己的想象俯视图的截面线位置，然后像第5步一样剪切，最后一个放样搞定它，比较简单，主要是俯视图描线

wps1029 · 发表于 2015-1-25 12:12:52

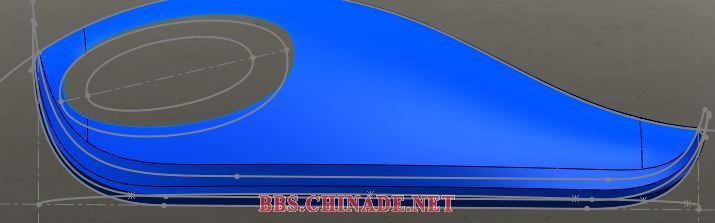

10.作面，和第9步一样的，至此整体的大面基本完成了

wps1029 · 发表于 2015-1-25 12:17:07

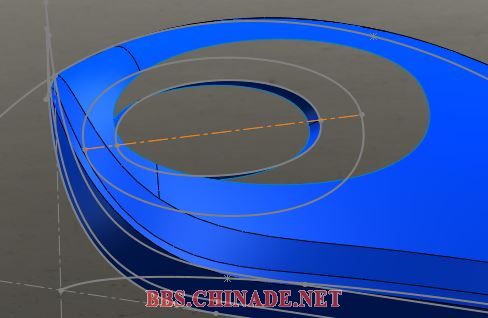

11.剪切手持部位

wps1029 · 发表于 2015-1-25 12:17:42

12.拉伸辅助面

wps1029 · 发表于 2015-1-25 12:19:05

13.拉伸辅助面，作截面线，注意两端的设置
