海宝我的骚窝玩法！

wps1029 · 发表于 2012-6-15 15:59:13

wps1029 · 发表于 2012-6-15 16:02:56

wps1029 · 发表于 2012-6-15 16:29:40

本帖最后由 wps1029 于 2012-6-15 16:31 编辑

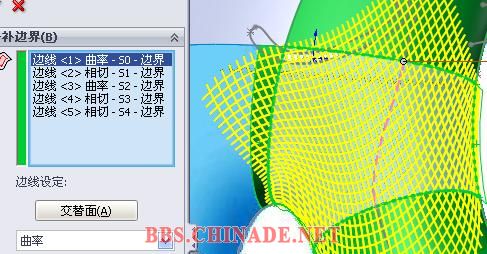

进入此例关键部位，此分叉位置是一个6边面，如果直接用填充曲面有扭曲，走向不好控制，现在我的思路是将它拆成两个5边面，并加了一条内部控制线，红色线，注意边界设置条件

wps1029 · 发表于 2012-6-15 16:43:53

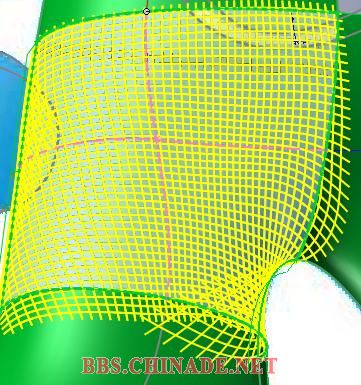

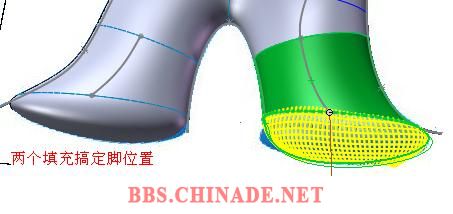

填充曲面又来了！这个是骚窝比婆姨和油鸡强大的地方，任何N边曲面，无须像PROE和UG一样进行烦琐的拆面补面，注意添加两条内部曲线（红色）控制曲面的走向

wps1029 · 发表于 2012-6-15 16:51:27

wps1029 · 发表于 2012-6-15 16:56:01

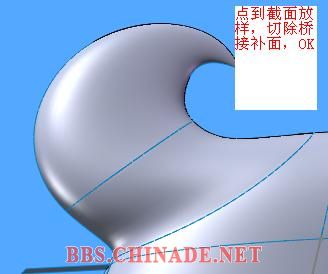

还是两个填充搞定头部，这里可以用放样和边界来做，但是大家会发现曲面有严重的收敛！！！填充则没有

wps1029 · 发表于 2012-6-15 17:01:02

wps1029 · 发表于 2012-6-15 17:04:46

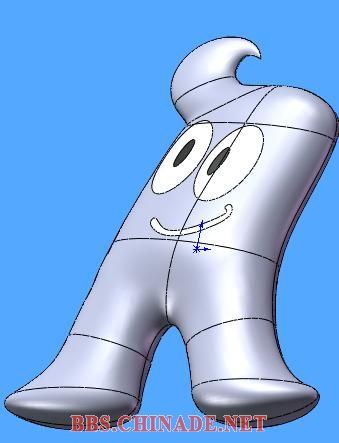

至于手的部位，个人觉得属于体力活懒的做了！放样、切除、桥接到位，剩下的就是合并，镜向，删除辅助面，实体化，最终图片如图

wangxinhua947 · 发表于 2012-6-16 07:55:45

。。。。。支持原创
