特殊阵列教程，新手可以进来学习一下。

湖南肖桥兵 · 发表于 2011-11-15 20:23:01

我来出几张特殊阵列教程，新手可以进来学习一下，高手一看就明白。

湖南肖桥兵 · 发表于 2011-11-15 20:25:18

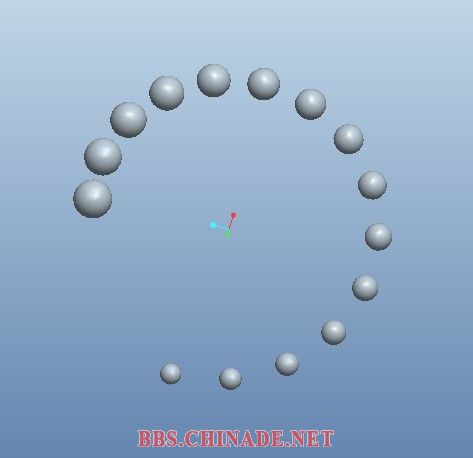

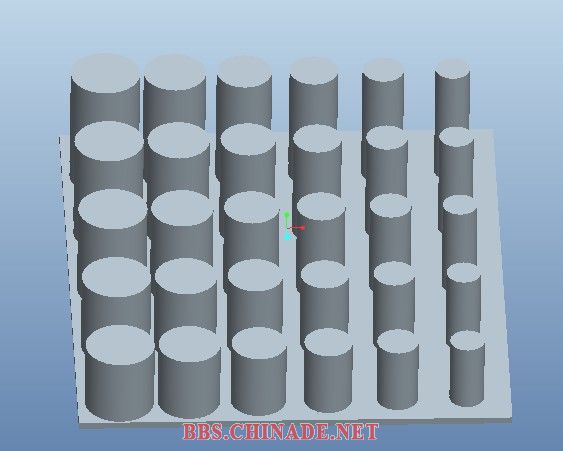

教大家两张特殊的阵列方法，看完成图。

湖南肖桥兵 · 发表于 2011-11-15 20:27:50

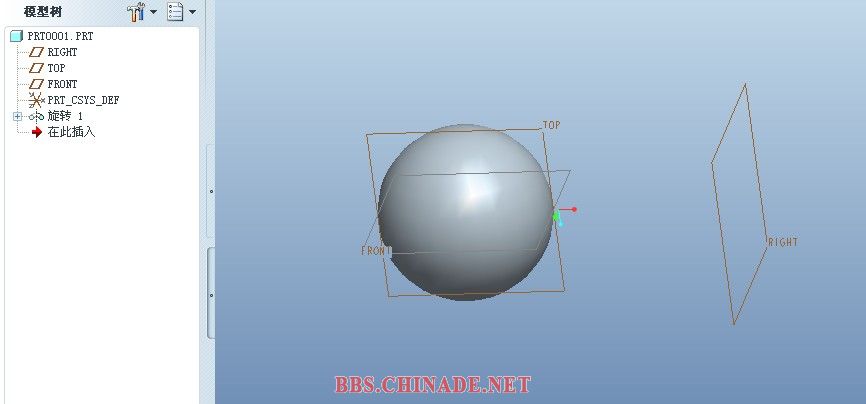

开始教程先画个圆，还有一条轴

湖南肖桥兵 · 发表于 2011-11-15 20:29:48

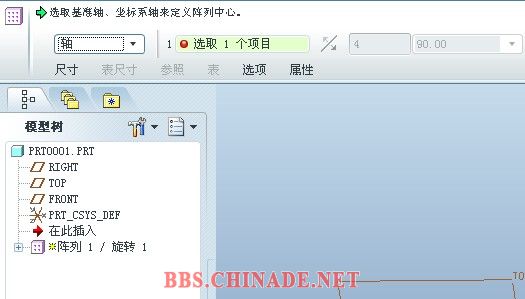

点击轴阵列在尺寸阵列下拉里面、

湖南肖桥兵 · 发表于 2011-11-15 20:32:13

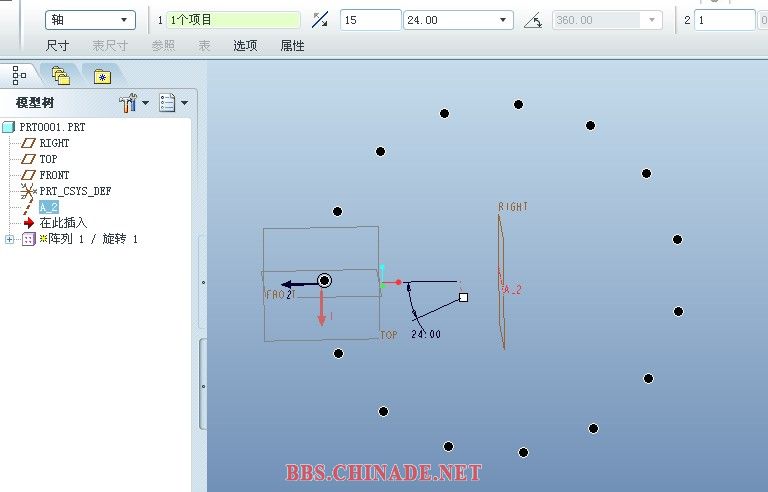

选中轴，阵列一定数量的圆，如图

谢谢关注此贴

湖南肖桥兵 · 发表于 2011-11-15 20:35:38

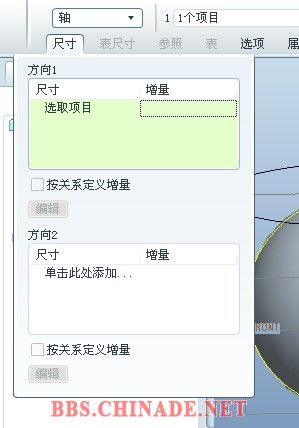

提醒大家：这一步很关键，打开尺寸下拉对话框，把空白处点击成黄绿色。
如图所示

湖南肖桥兵 · 发表于 2011-11-15 20:38:30

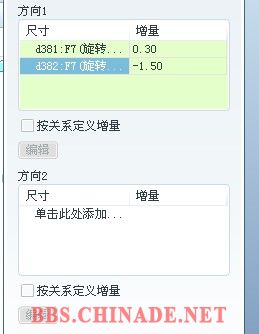

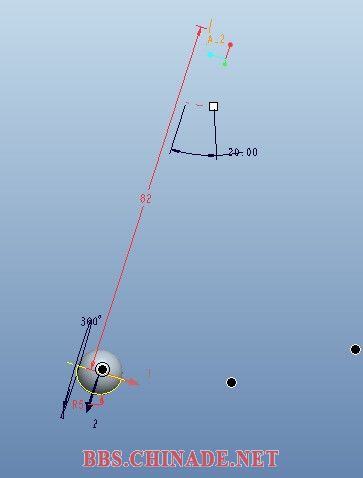

在点击成黄绿色同时按住ctrl（大家都知道proe的ctrl是加选）点击所要变量的尺寸，如图红色的尺寸。

湖南肖桥兵 · 发表于 2011-11-15 20:39:03

这样就可以把他大小和方向改变。

湖南肖桥兵 · 发表于 2011-11-15 20:43:56

增量是在原来基础上成阵列增长，值可以为负值，看情况而定。

累

湖南肖桥兵 · 发表于 2011-11-15 20:46:21

最后就成这样了。
