椭圆蚊香教程

igxoqve · 发表于 2011-11-14 13:49:39

这个我相信大家看了一定能做出来

igxoqve · 发表于 2011-11-14 13:50:56

本帖最后由 igxoqve 于 2011-11-14 13:55 编辑

回复 1# igxoqve

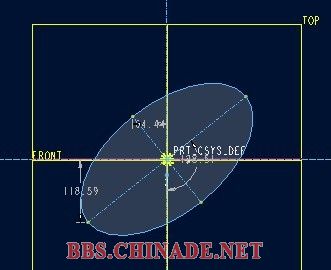

1-1：这样先草绘一个椭圆，为什么不画正呢，自己想一下，不过也可以画正的.

igxoqve · 发表于 2011-11-14 13:56:35

回复 2# igxoqve

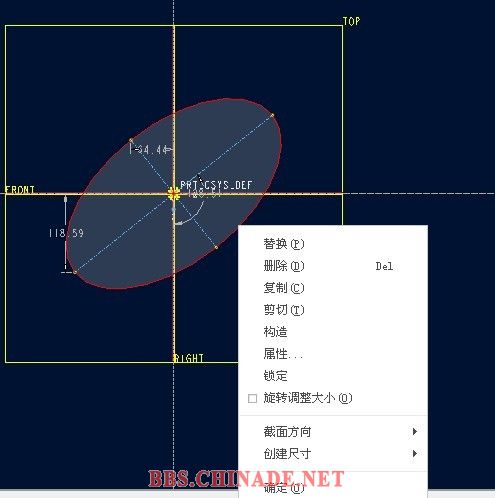

2-2；选刚才草绘的椭圆，点右键变成构造.

igxoqve · 发表于 2011-11-14 13:57:47

回复 3# igxoqve

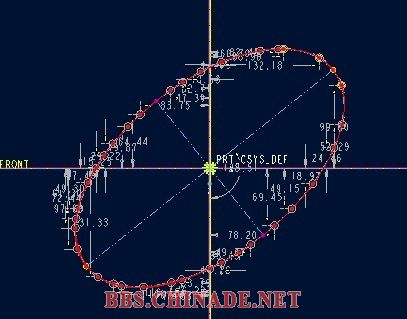

3-3；用样线在一个地方沿构造绕多几圈，多少圈这个你自己看着办，但终点跟起点不要在一起哦.

igxoqve · 发表于 2011-11-14 13:58:36

回复 4# igxoqve

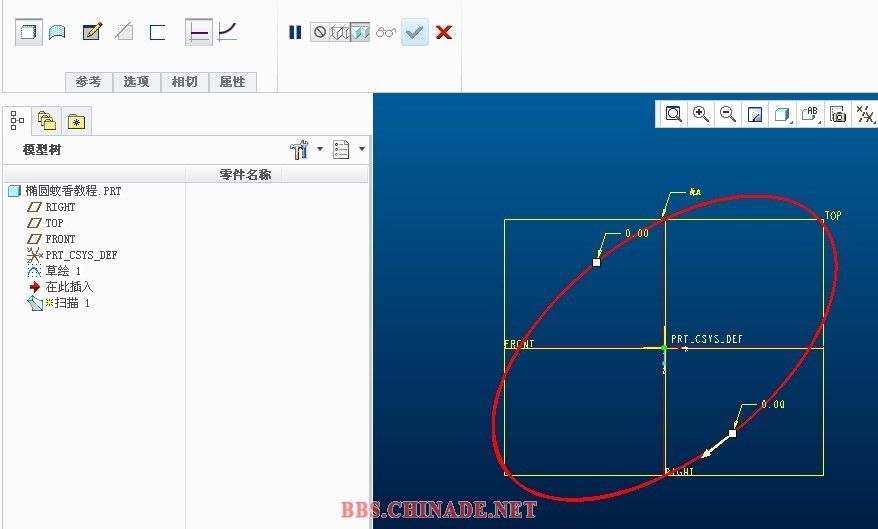

4-4；接下来我想这个只要会点PROE的人都会吧，看清楚了，起点跟终点

igxoqve · 发表于 2011-11-14 14:00:30

回复 5# igxoqve

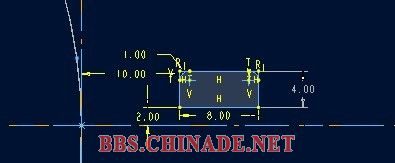

5-5；这个截面应该也不要说怎么建了吧

igxoqve · 发表于 2011-11-14 14:01:14

回复 6# igxoqve

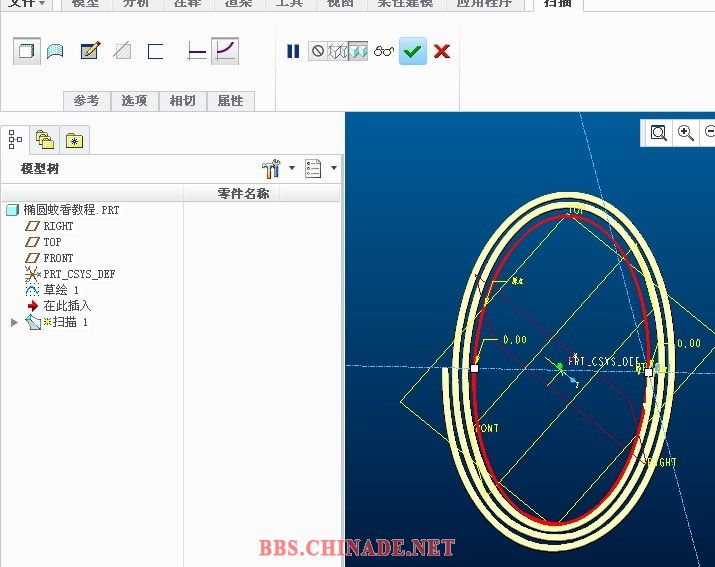

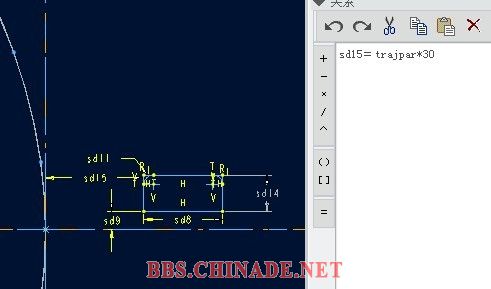

6-6；加入这个关系就完成了

igxoqve · 发表于 2011-11-14 14:01:49

回复 7# igxoqve

igxoqve · 发表于 2011-11-14 14:03:05

本帖最后由 CXF283563 于 2011-11-14 16:00 编辑

回复 8# igxoqve

这是PRT;cero1.0

游客，如果您要查看本帖隐藏内容请回复

liuhuan134 · 发表于 2011-11-14 16:25:38

感谢楼主分享看帖就顶贴
