请教下这个如何展开

yuyu601600 · 发表于 2011-10-15 14:56:48

本帖最后由 yuyu601600 于 2011-10-15 15:08 编辑

xjhoumenbang_.prt.rar (54.29 KB, 下载次数: 39) 这个东西不会展开求教版本是5.0

yuyu601600 · 发表于 2011-10-15 15:03:56

本帖最后由 yuyu601600 于 2011-10-15 15:18 编辑

回复 1# yuyu601600

图片不知道怎么的发不出来

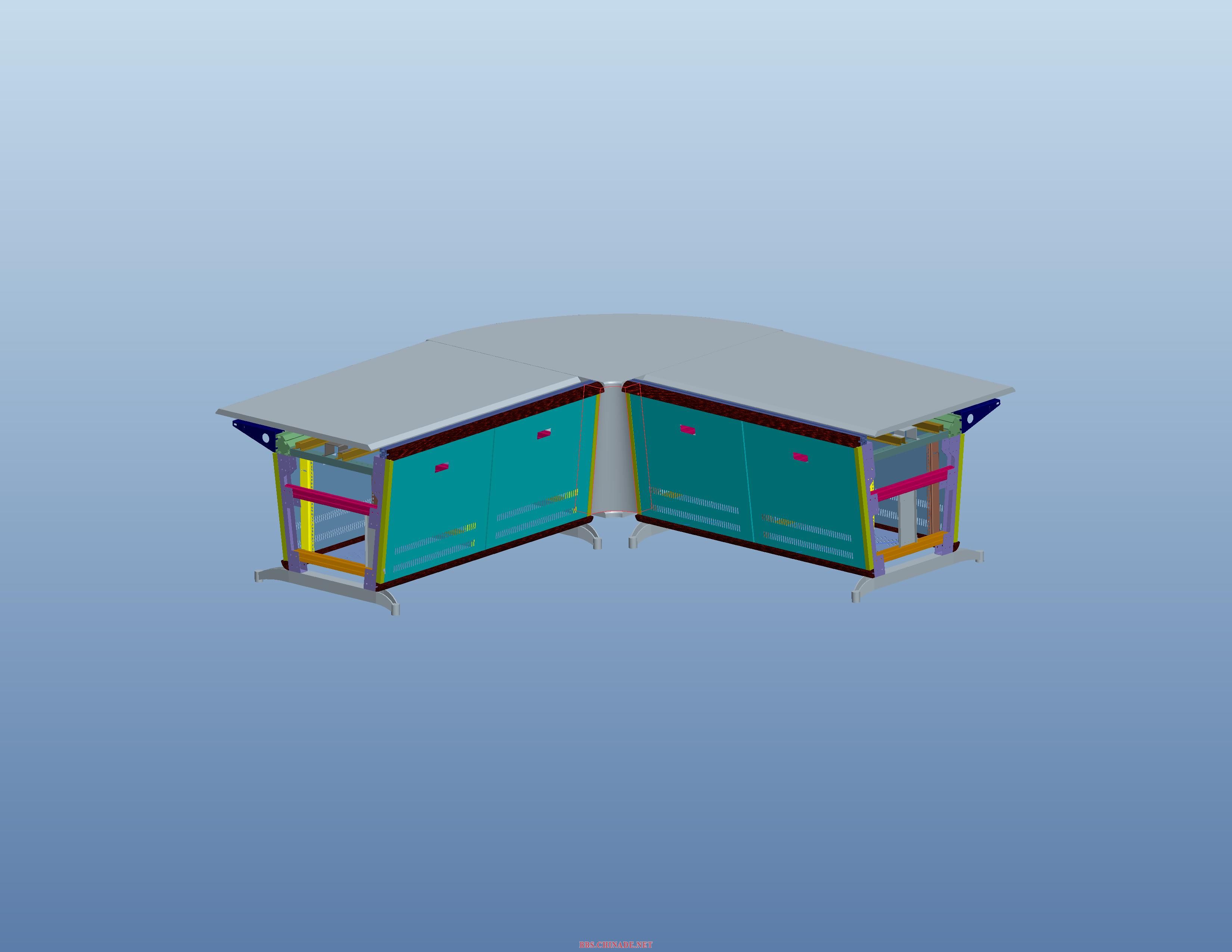

我晕了这个能发出来了，就是中间那个转角连接的零件

kevin_feifei · 发表于 2011-10-17 21:07:56

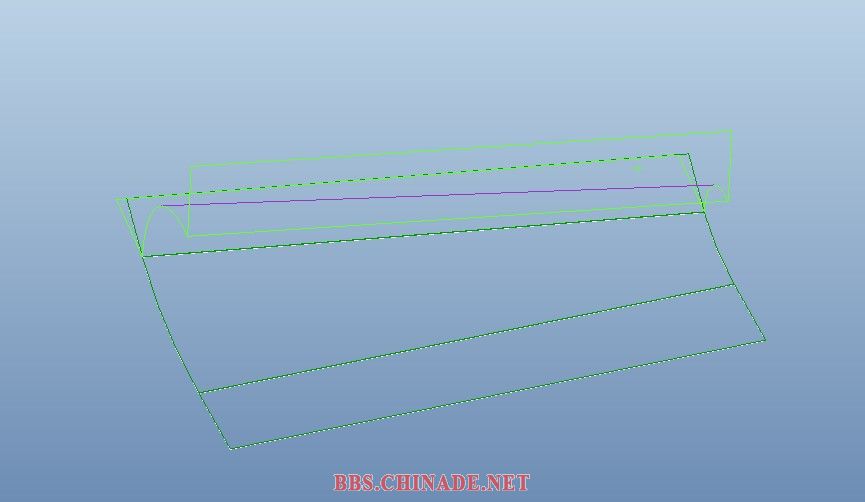

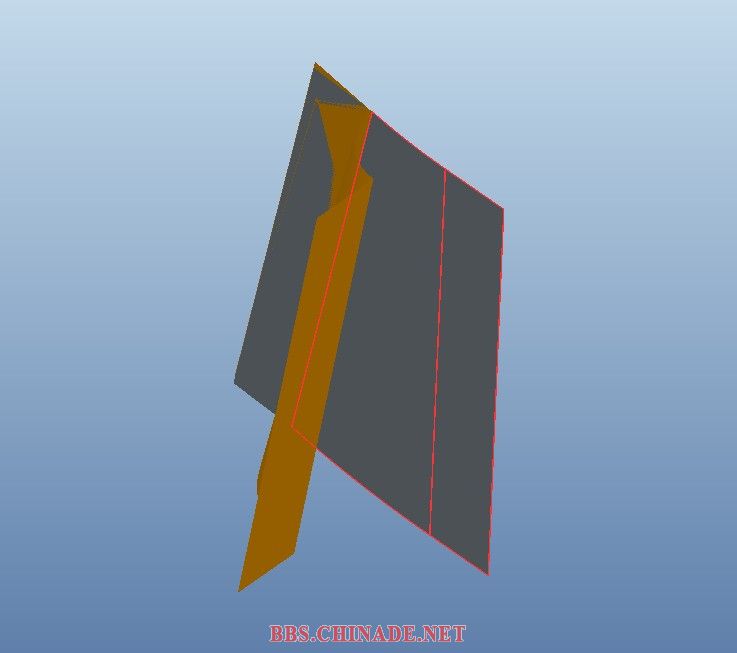

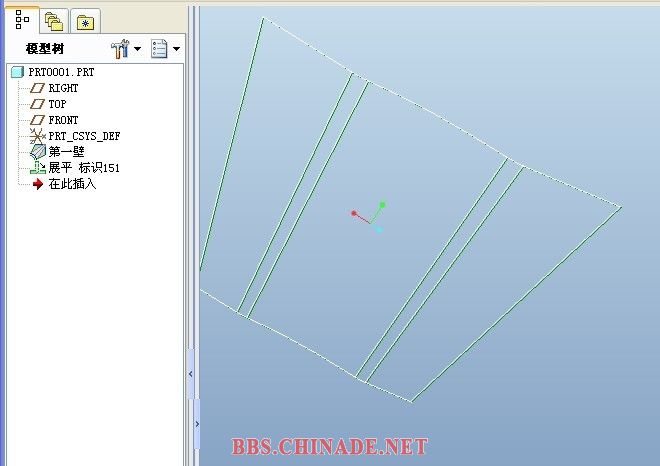

看到这位兄弟出了一道展开图，做了一下，看看是滞符合要求。

yuyu601600 · 发表于 2011-10-18 12:43:05

请问楼上的兄弟是怎么展开的？为什么我展开不了？

mengzhj · 发表于 2011-10-18 17:24:56

回复 3# kevin_feifei
老大,你怎么做的啊教我,你好像是用曲在做的,不是钣金模块吧

mengzhj · 发表于 2011-10-18 19:53:50

本帖最后由 mengzhj 于 2011-10-19 14:06 编辑

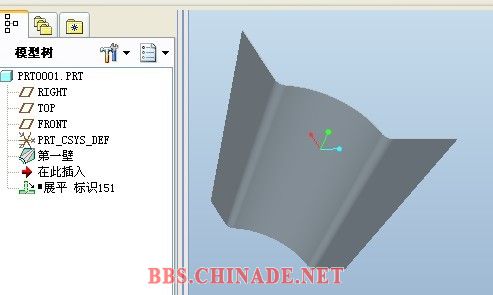

自己做的，混合增加了圆角，原档5.0里加不上边折弯，creo里可以加上边折弯，可是不会展开，郁闷

freeny · 发表于 2011-10-19 12:42:07

我也没展开！怎么展开的啊？

kevin_feifei · 发表于 2011-10-20 22:09:55

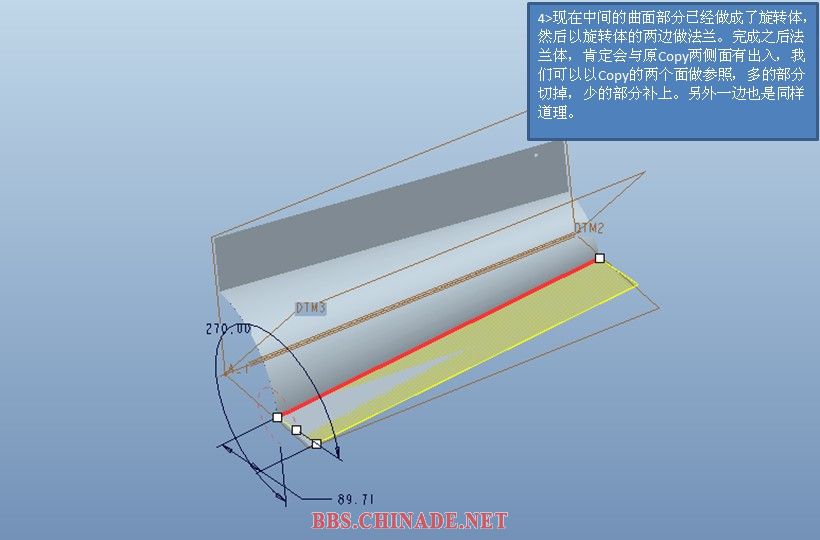

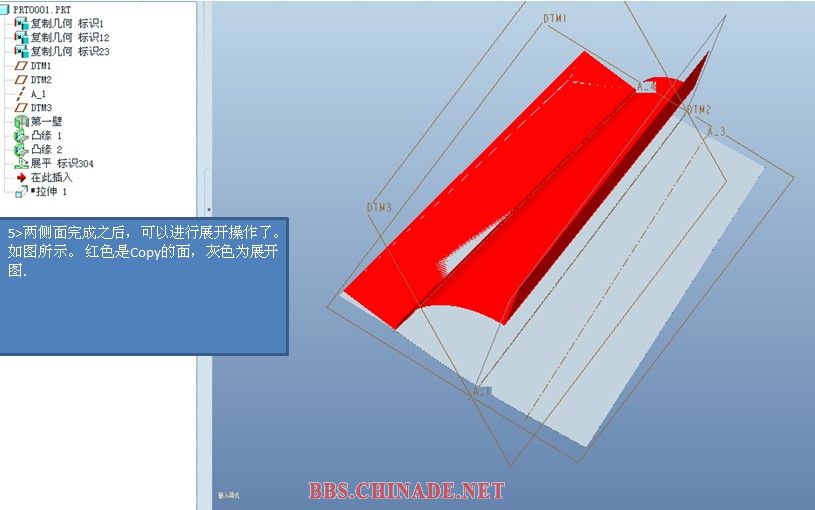

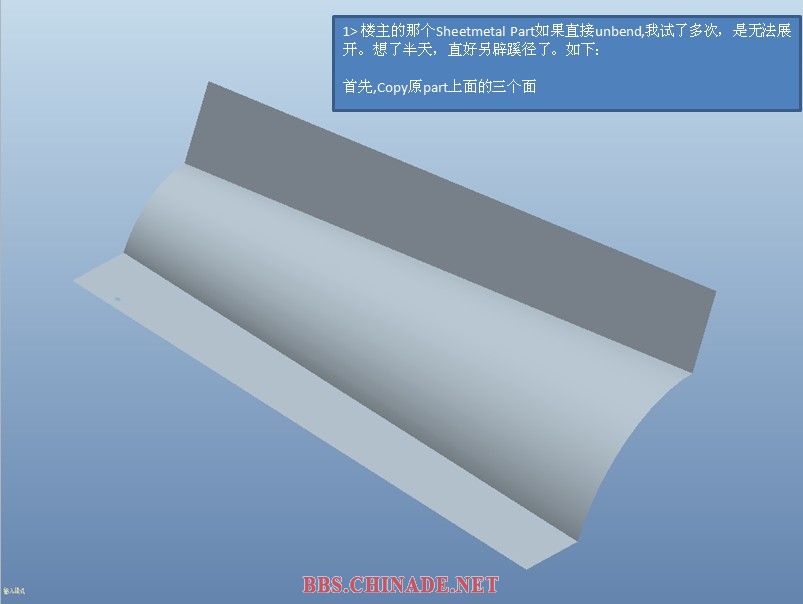

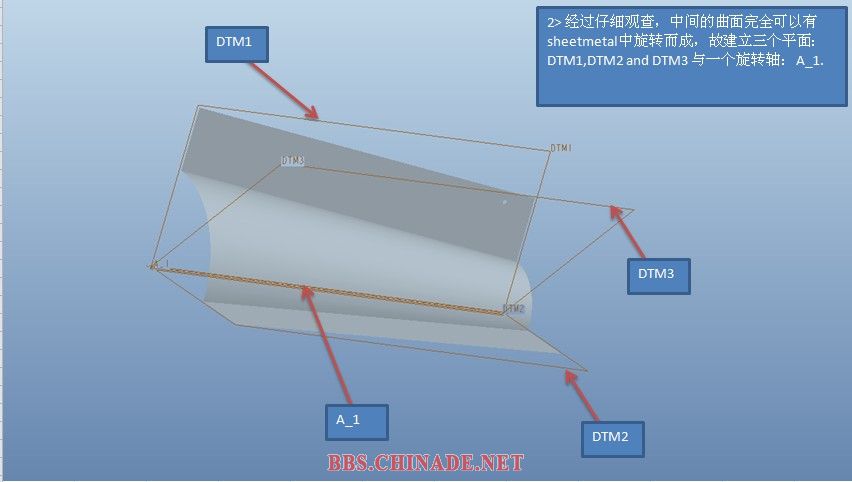

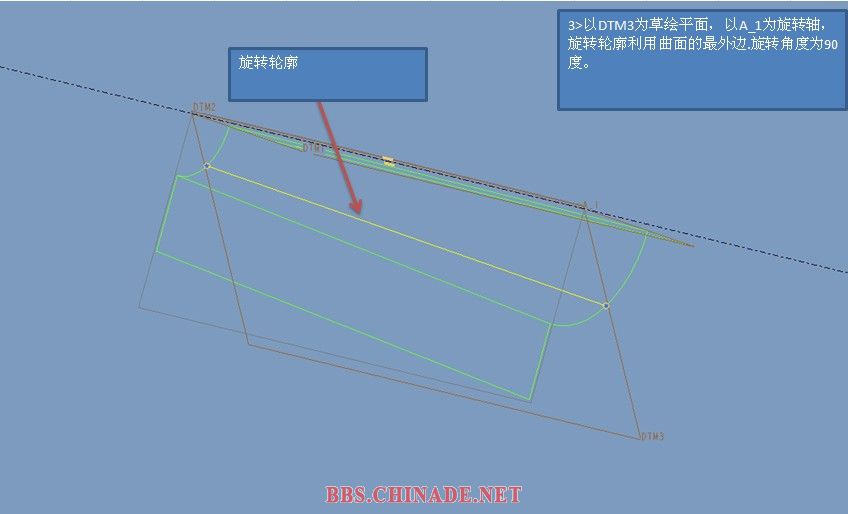

不好意思，这几天有点忙，没能急时回复。我简单的做了一个教程，是可以展的开。如果觉得好的话请各位顶一下。如果觉得做得不好，还请各位兄弟批评指证。在此感谢！不说了，开始吧。

prt0001.prt.zip (58.26 KB, 下载次数: 21) （WF5.0 part)

mengzhj · 发表于 2011-10-21 14:11:55

回复 8# kevin_feifei

感谢百忙中写教程

kevin_feifei · 发表于 2011-10-26 20:11:04

多谢邦德支持。
