中药铺药柜抽屉编号制作：数字阵列

xjxhbj · 发表于 2011-9-16 18:56:03

中药铺药柜抽屉编号制作：数字阵列

数字阵列，大家都很熟悉了，我工作中碰到一个阵列问题，折腾了半天，终于搞定，现在拿出来与大家分享，也愿意看到更好的方法，谢谢！
整一个小题目吧，要求见下，有兴趣的朋友可以练练手的。

我的PRT版本wf 4.0。
这里面有几个注意点：
1、全部数字一个阵列搞定，数值递增为1，用多个阵列就没意思了哈！

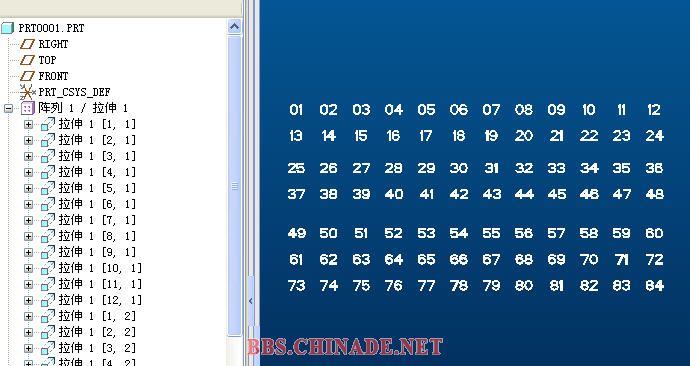

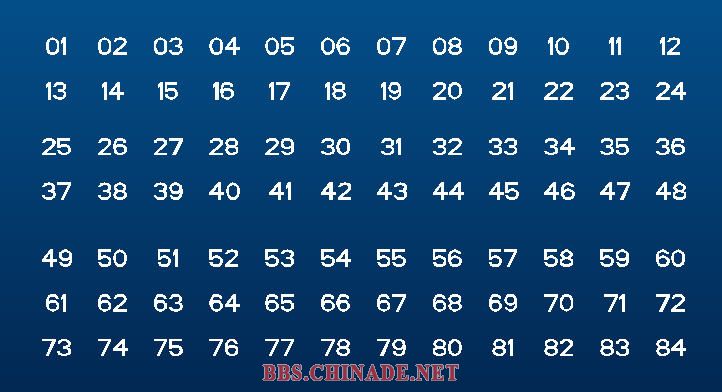

2、如图，第2行和第3行行距加大，第4行和第5行行距加大。
3、每组数字均用2位表示，10以下的加0。
4、全部数字基本上居中对齐，字体就用PROE中的font3d，它的1字和其它字宽度不一样，就考这个。

prt0001.prt.rar (382.66 KB, 下载次数: 54)

wangxinhua947 · 发表于 2011-9-17 08:34:39

应该要用关系，可是我不会。过来学习的。。。。。。。谢谢斑竹分享

wangxinhua947 · 发表于 2011-9-17 08:43:25

斑竹，那两个尺寸1是起什么作用呢？？

784401 · 发表于 2011-9-17 09:19:50

好技术啊啊啊

CXF283563 · 发表于 2011-9-17 09:25:25

兄弟难得出来一定要捧场~~~

09511 · 发表于 2011-9-17 10:41:10

关系，麻烦啊。

xjxhbj · 发表于 2011-9-17 17:29:12

回复 3# wangxinhua947

相当于参数，在阵列时作为驱动尺寸，每增加一个实例，此参数加1

yang第一 · 发表于 2019-1-18 12:02:28

很棒66666666

v2zwd · 发表于 2021-9-20 17:22:47

谢谢分享

v2zwd · 发表于 2021-9-20 17:22:54

谢谢
