手机结构设计之马达篇
      手机马达一般有两种，扁平式和圆柱式。都比较通用。扁平式马达有引线的方式和弹片方式这两种来连接馈点（目前市场做弹片式的比较少用这里就不多做介绍）。圆柱式马达馈  点又分引线式和弹片式接下图片有详细说明首先我们来对扁平式马达（引线式）尺寸做进一步的了解。

现在市场上通用的扁平马达规格有两种φ8mmφ10mm或φ12mm
φ8mm 规格：  2.7mm/3.4mm（高度不含泡棉）
φ10mm规格： 2.0mm/2.7mm/3.0mm/3.4mm（高度不含泡棉）
φ12mm规格： 2.6mm/3.0mm/3.4mm（高度不含泡棉）

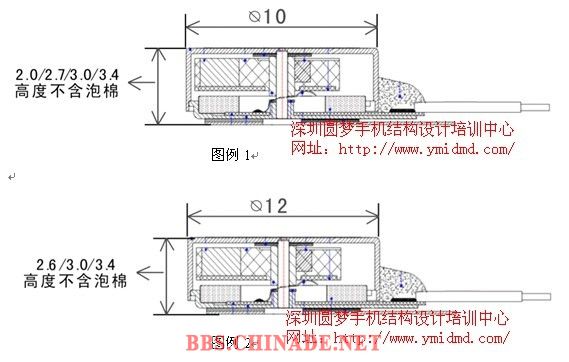

马达外形尺寸图：

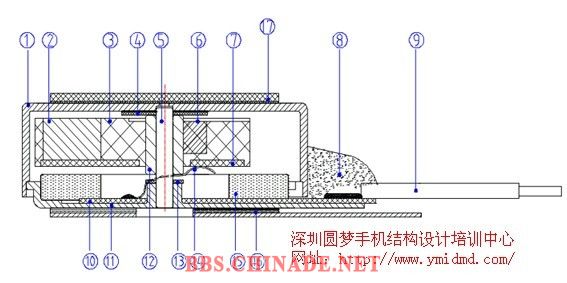

扁平马达结构图：



1
上机壳
2
振子
3
塑料  4
粘性垫片
5
轴
6
线圈   7
硬PCB板
8
胶水
9
电子线   10 软PCB板
11. 下机壳

12
含油轴承   13
垫圈
14
电刷
15
磁钢    16
**
17
海棉垫

今天课题就说到这里，下一课题我会及时更新给大家！
