“一步VSS的皇冠造型”之教程

yczsp · 发表于 2011-8-23 23:11:54

本帖最后由 yczsp 于 2011-8-23 23:36 编辑

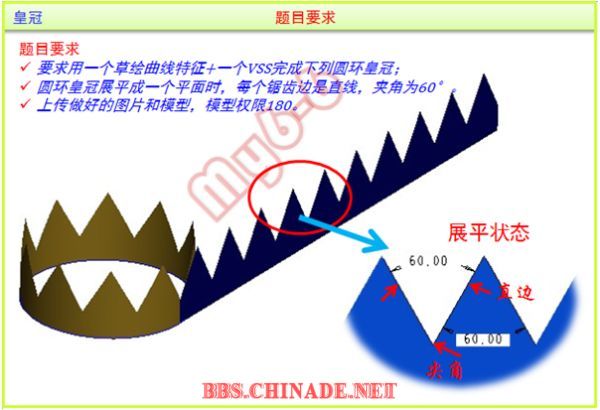

仙子的题，N久了，没人出教程，我来献丑了，仙子超版莫怪啊！

一步VSS，不能使用图形，还要满足截面形状及尺寸要求，还是有一定难度的！

yczsp · 发表于 2011-8-23 23:27:57

本帖最后由 yczsp 于 2011-8-23 23:40 编辑

游客，如果您要查看本帖隐藏内容请回复

yczsp · 发表于 2011-8-23 23:13:12

本帖最后由 yczsp 于 2011-8-23 23:35 编辑

一、操作步骤：

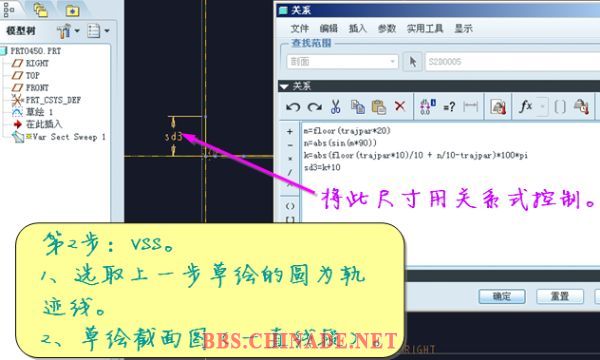

按原题题意，含草绘一起共使用两步完成VSS操作，简单吧。

yczsp · 发表于 2011-8-23 23:17:32

本帖最后由 yczsp 于 2011-8-23 23:33 编辑

二、操作说明：

设截面沿圆扫描一周，截面锯齿形共循环10次（可提前将循环次数设定为参数）。

1、扫描轨迹的说明

扫描轨迹圆为什么要打断呢？（呵呵，本人也说不清所以然！）

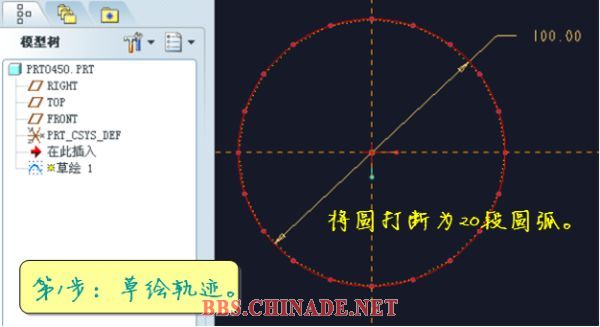

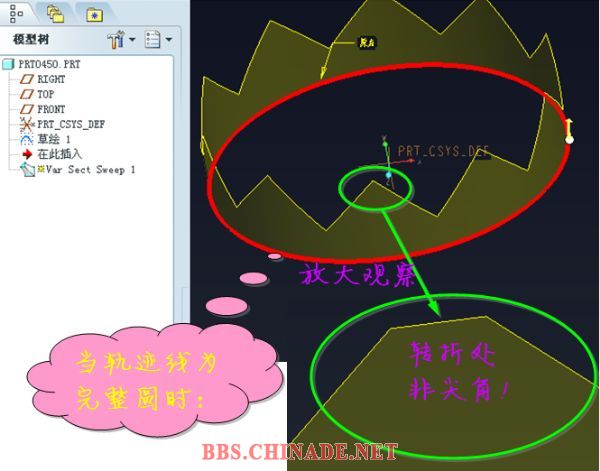

通过大量的实践证明：在变截面扫描过程中，当截面出现尖角（即急剧转折）时，就必须将轨迹线圆在对应转折处增添一个断点，即将圆打断。（本例变扫截面10次循环共20处转折，故将圆打断为20段圆弧）。否则就会在转折处出现非尖角的现象（如下图所示）。

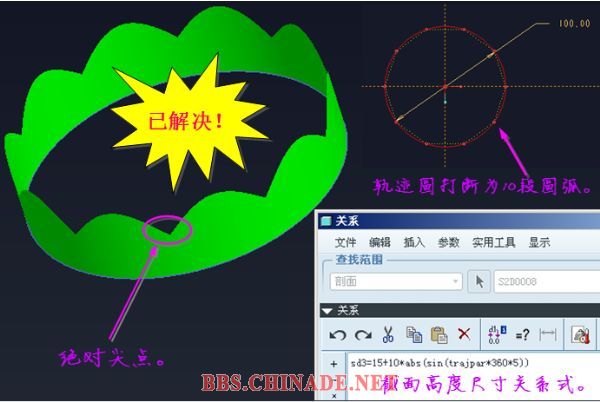

论坛里曾经有一个求助题“皇冠扫描出来凹处为什么不尖？”http://bbs.chinade.cc/viewthread.php?tid=53357&highlight=%BB%CA%B9%DA 到现在也没人说出名堂来，实际上和本例是一样的解决方法（如下图），大家不妨可以试一试。

yczsp · 发表于 2011-8-23 23:22:39

本帖最后由 yczsp 于 2011-8-23 23:43 编辑

2、截面尺寸关系式的分析确定

为方便起见，将扫描曲面展平后，再来进行相应的分析，如下图。

令m=floor(trajpar*20) ; m取值为：0、1、2、3……19共20个值；

令n=abs(sin(m*90))；n的取值为：0、1两个值。

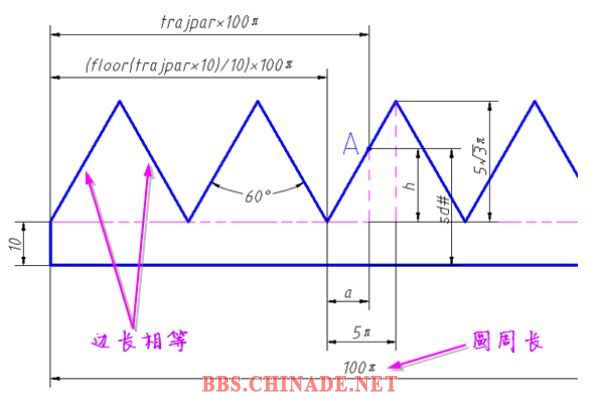

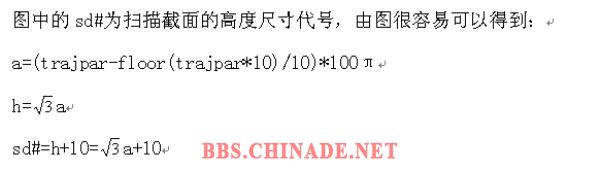

（1）、当扫描由低向高走向时（如下图中的A点），此时m为非奇数值，n=0，截面各尺寸如图中所示：

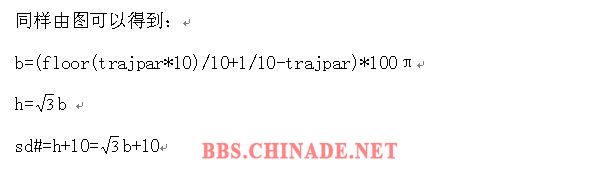

（2）、当扫描由高向低走向时（如下图中的B点），此时m为奇数，而n=1,截面各尺寸如图中所示：

jxysy · 发表于 2011-8-24 08:18:10

做的不错，估计皇上看见会晕倒！！

youyitong · 发表于 2011-8-24 08:53:42

强悍啊。。。顶起来了。。。佩服中。

09511 · 发表于 2011-8-24 09:07:17

看得头晕。。。。。

mengzhj · 发表于 2011-8-24 09:10:42

高深理论，本人不懂

liu · 发表于 2011-8-24 09:16:09

不懂关系。。晕倒了
