冲拉网阵列教程

 火... [复制链接]
发表于 2011-8-11 13:33:46 | 显示全部楼层 |阅读模式
本帖最后由 djg1953 于 2011-8-11 13:47 编辑


原题地址:

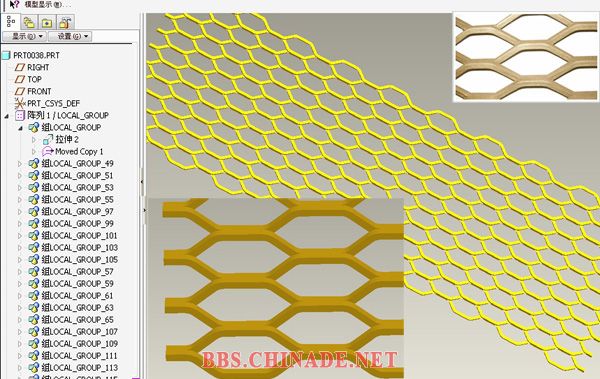

冲拉筛网阵列+3分7.20截止
http://bbs.chinade.cc/viewthread.php?tid=94095&fromuid=23287


      冲拉 网是一种比较常用的网,用途非常广泛,大到防盗网,小到喇叭网罩都可以见到这种网的应用。
   做题的人不多,而且很多人没有做对,其实并不是这个题目有多难,而是大家根本没有在头脑中形成这种网的概念。

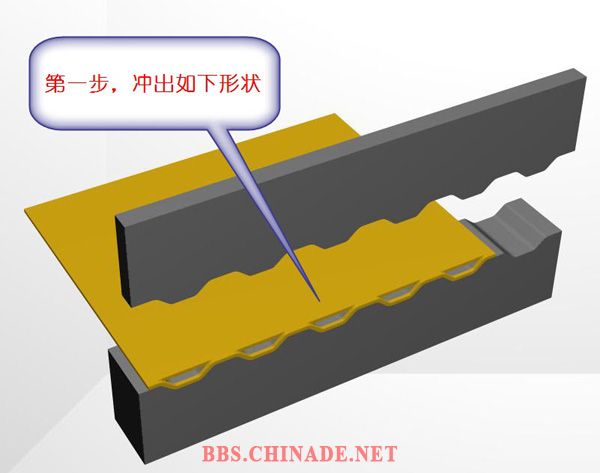

  下面先简要介绍一下这种网的加工方法:




那么第三步与第二步相同,只是左右方向反一下,如此循环往复,网的形状就加工出来了。

评分

1

查看全部评分

 楼主| 发表于 2011-8-11 13:34:05 | 显示全部楼层

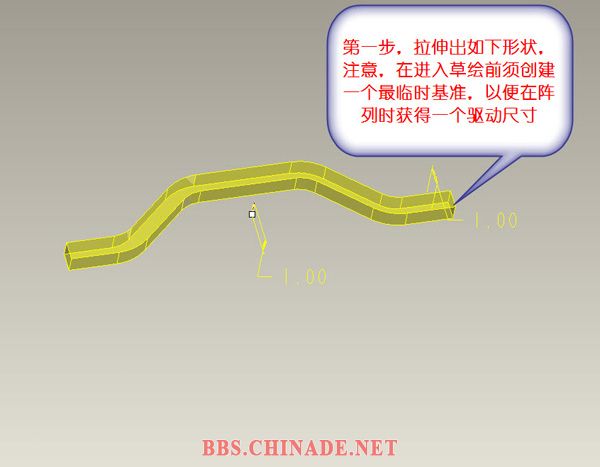

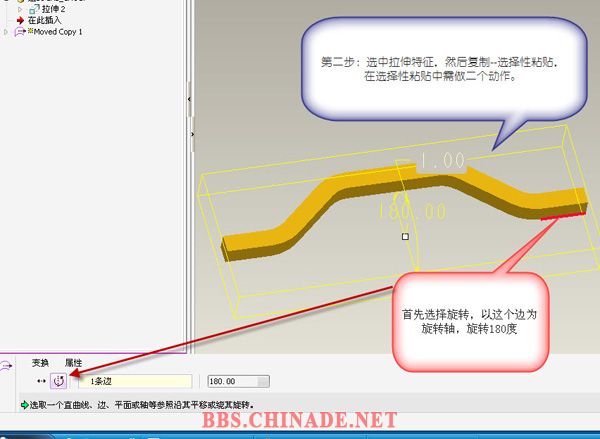

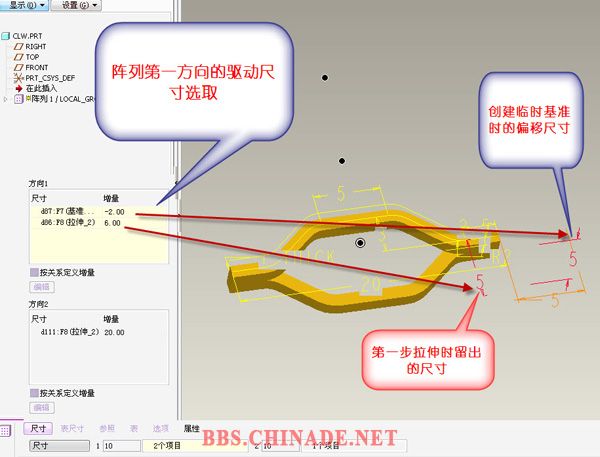

下面简要介绍一下冲拉网的阵列教程:




回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-8-11 13:34:10 | 显示全部楼层
本帖最后由 djg1953 于 2011-8-11 13:44 编辑

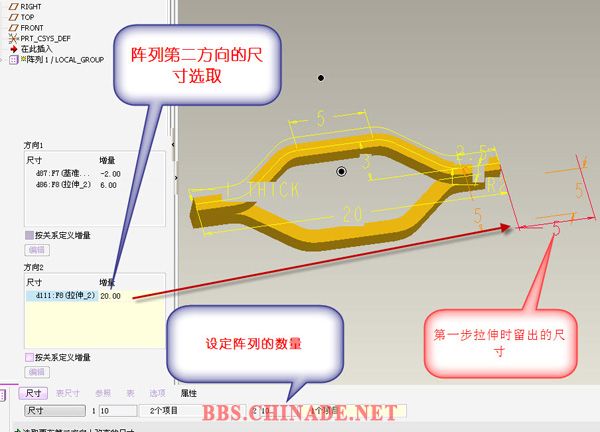

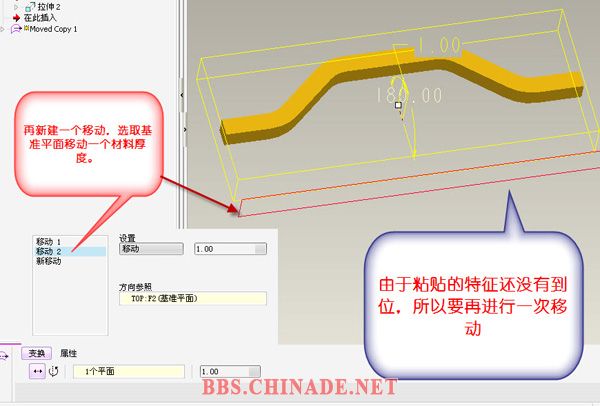

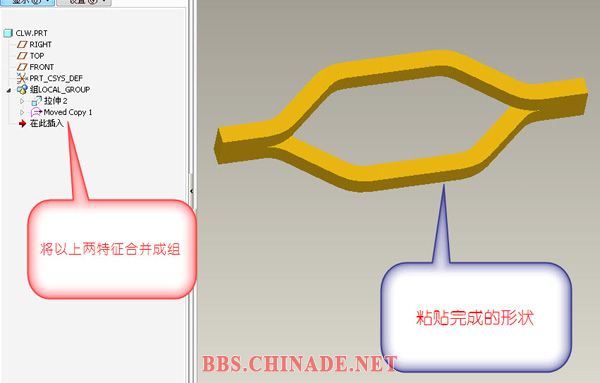

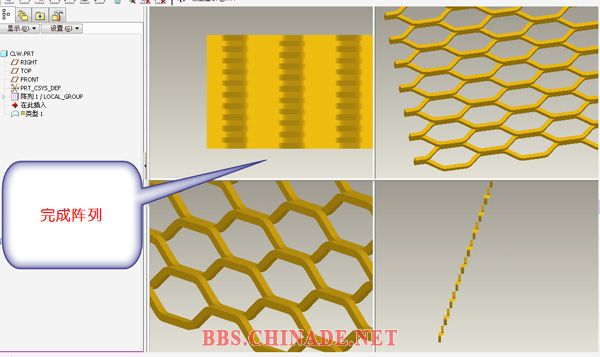

继续:




还有不清楚的请看prt,请回复下载,举手之劳,请不要有意见!
游客,如果您要查看本帖隐藏内容请回复


回复 支持 反对

使用道具 举报

发表于 2011-8-11 13:50:26 | 显示全部楼层
好详细的教程啊。。顶起来
回复 支持 反对

使用道具 举报

发表于 2011-8-11 13:53:01 | 显示全部楼层
真是会者不难
回复 支持 反对

使用道具 举报

发表于 2011-8-11 14:04:14 | 显示全部楼层
来学习一下,感谢分享
回复 支持 反对

使用道具 举报

发表于 2011-8-11 14:23:42 | 显示全部楼层
不错,值得看看
回复 支持 反对

使用道具 举报

发表于 2011-8-11 16:12:27 | 显示全部楼层
支持你,呵呵
回复 支持 反对

使用道具 举报

发表于 2011-8-11 21:39:06 | 显示全部楼层
完全不明白是什么东西,看不懂。。。
回复 支持 反对

使用道具 举报

发表于 2011-8-11 23:10:07 | 显示全部楼层
才知道网是这样做出来的
回复 支持 反对

使用道具 举报
