[原创] LED反光杯建模--我的做法

[复制链接]
发表于 2011-7-4 09:55:17 | 显示全部楼层 |阅读模式

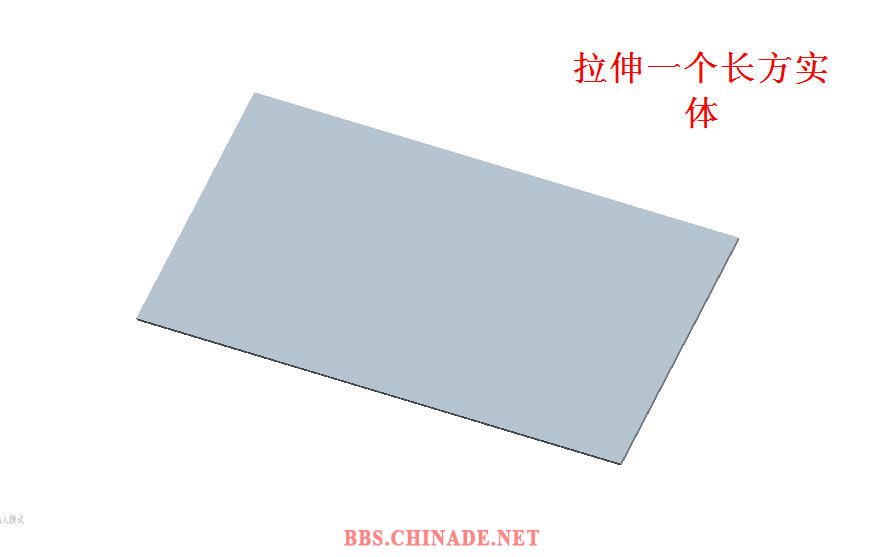

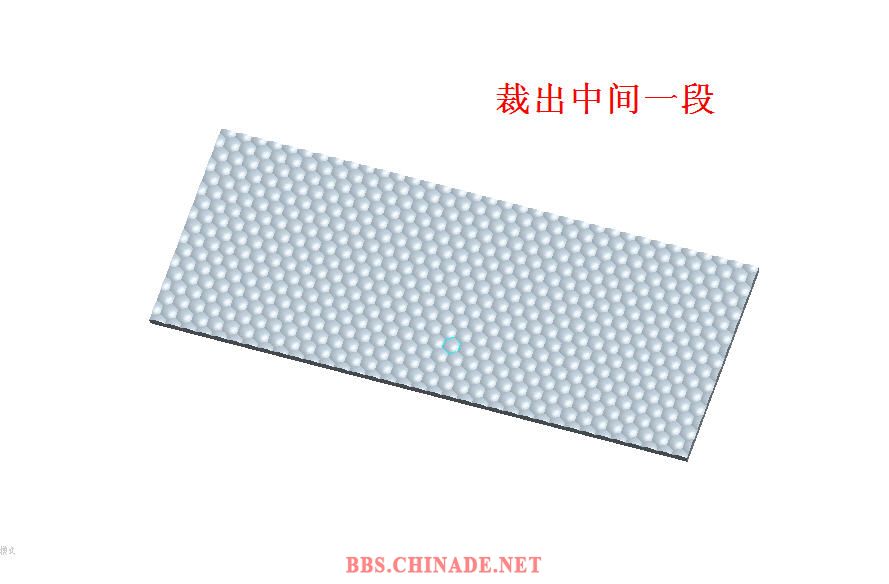

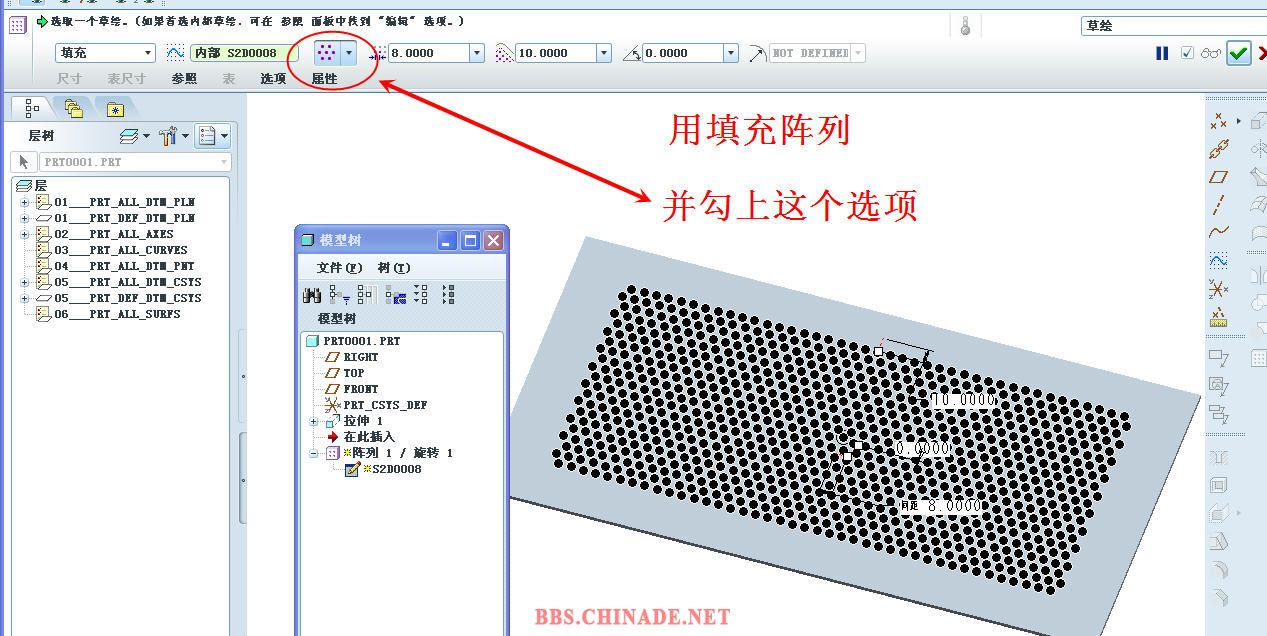

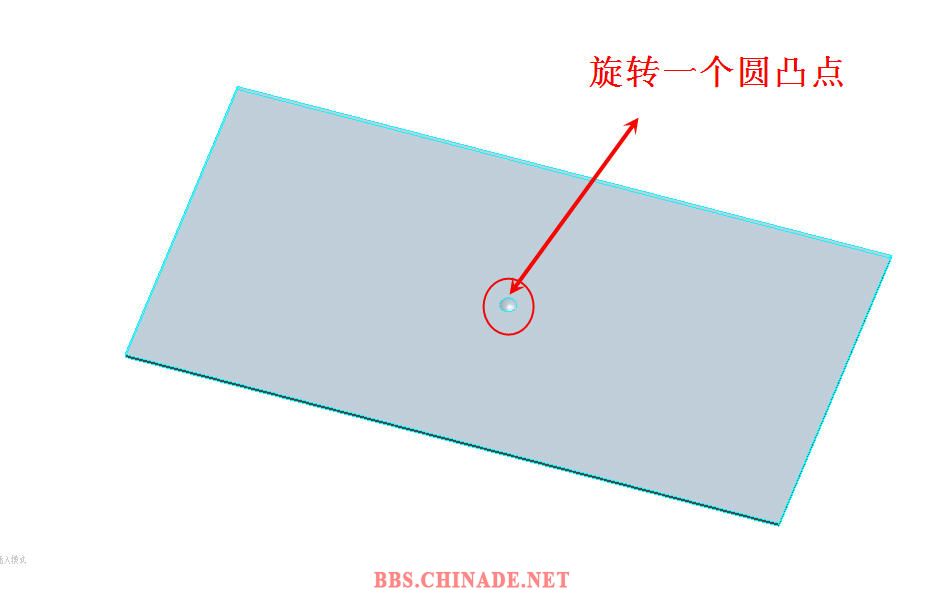

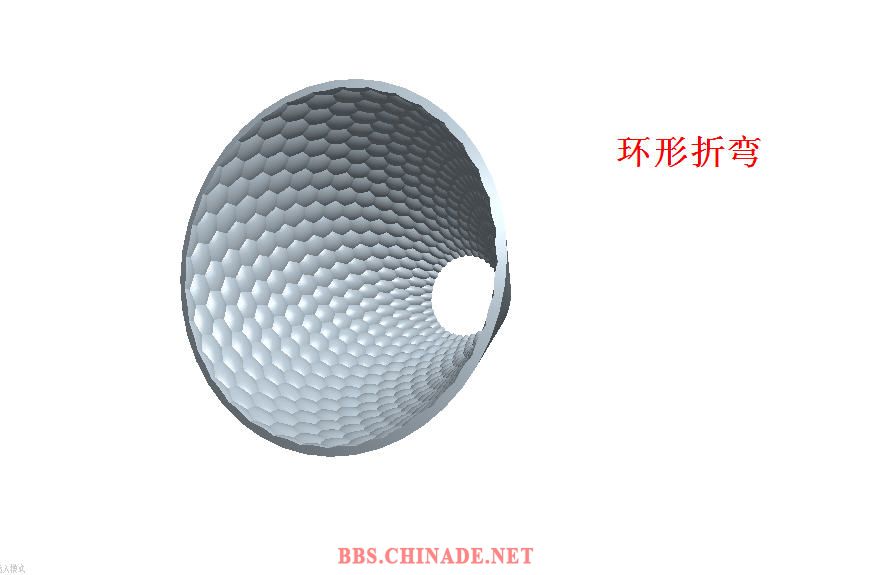

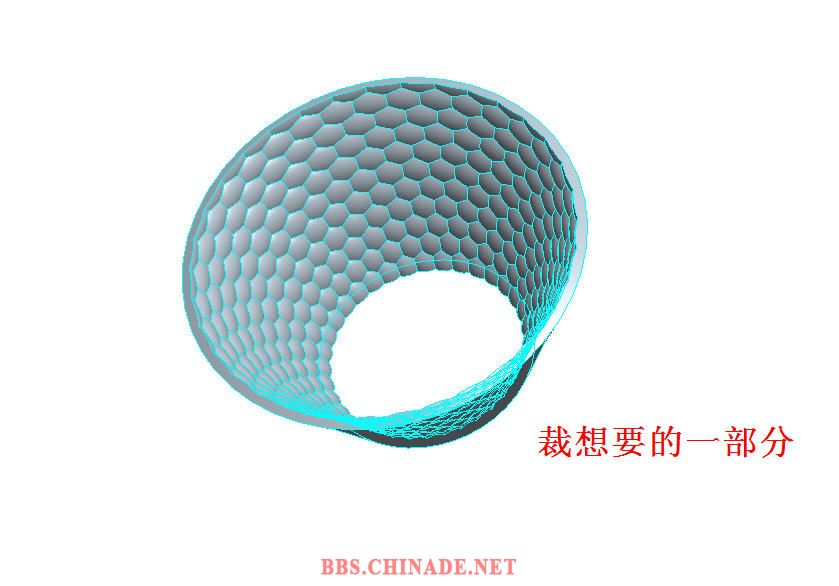

这个题目也很久了,其实我做的也不是很像,原图的6边形还有大小的变法。我的没有,但是我没有用过任何的关系式的做法。所以还是说一下。
原链条:http://bbs.chinade.cc/thread-93460-1-1.html
发表于 2011-7-4 16:03:55 | 显示全部楼层
帮你DDDDDDDDDDD
回复 支持 反对

使用道具 举报

发表于 2011-7-4 17:52:04 | 显示全部楼层
挺有意思的画法,学习了。
弱弱的请教一下:真实的反光杯就是这曲面吗?
回复 支持 反对

使用道具 举报

发表于 2011-7-4 18:09:37 | 显示全部楼层
回复 3# 苍穹

这恐怕只能算一种建模思路,真正的反光杯不可能是这个样子的,要不然光能损耗太大了。
回复 支持 反对

使用道具 举报

发表于 2011-7-4 18:27:22 | 显示全部楼层
老段的做法比较正确! 6变形是由大到小相连接的 请楼主再改改
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-7-5 09:36:35 | 显示全部楼层

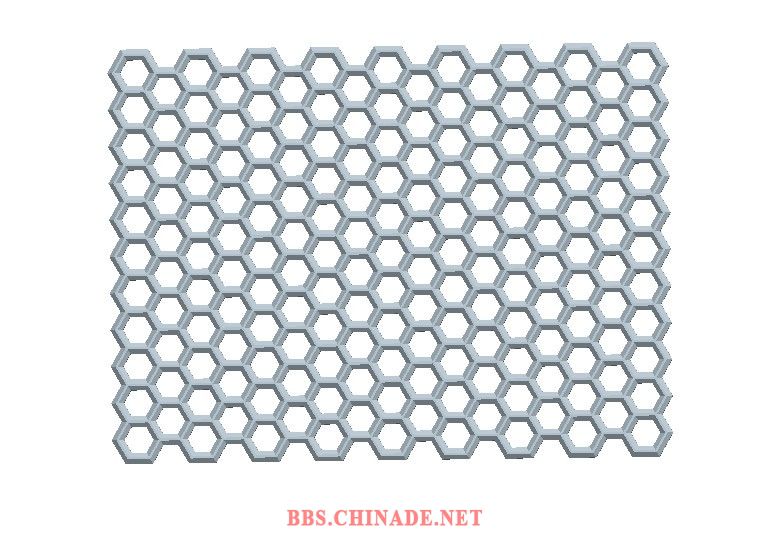

几个老大批评的是,不过这个方法适用应用6边形方面的阵列可以达到意料不到的效果,还可以省掉很多的关系式。这个我也可以填充阵列出来
回复 支持 反对

使用道具 举报

发表于 2011-7-5 09:47:23 | 显示全部楼层
回复 5# CXF283563


    我做的也只是看起来象而已,其实并不标准
回复 支持 反对

使用道具 举报

发表于 2012-3-16 09:52:01 | 显示全部楼层
支持,学习,感觉是有点难度,看正解
回复 支持 反对

使用道具 举报

发表于 2012-4-20 17:28:18 | 显示全部楼层
学习!学习。。。。。
回复 支持 反对

使用道具 举报

发表于 2012-8-7 15:18:50 | 显示全部楼层
学习咯。
回复 支持 反对

使用道具 举报
