[求助] 请教这一个简单的题目是不是真的很简单??

[复制链接]
发表于 2011-6-1 21:23:10 | 显示全部楼层 |阅读模式

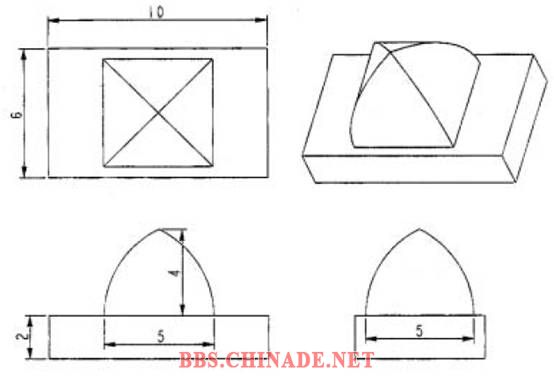

求各位大侠帮忙看看这个图,是不是真的很简单,一个同学给我的,说是看我五分钟能不能搞定,可是我画了好久还是不知道思路,只能在此求助各位呀,请指点一二,不胜感激!

此题目上表面的物体怎么画?

此题目上表面的物体怎么画?
发表于 2011-6-2 08:39:58 | 显示全部楼层

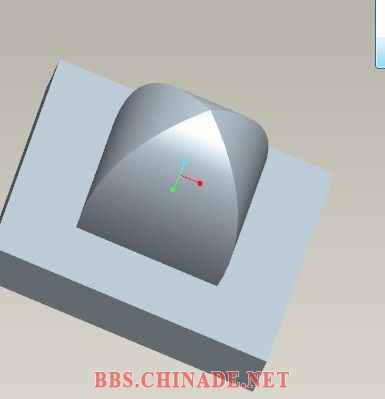

我做了个,5分钟搞得定的

d.prt.rar

83.92 KB, 下载次数: 6, 下载积分: 华币 -1

回复 支持 反对

使用道具 举报

发表于 2011-6-2 08:56:28 | 显示全部楼层
用混合做不就行了吗
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-6-2 11:56:11 | 显示全部楼层
多谢两位的提示!
mengzhj 给的源文件我用4.0的版本打不开呀,请能重发一下4.0的版本给我呀,谢谢了。

ADER_zero 提到的混合,我最初也是这样想的,我想成是点与四边形的混合,但成了一个金字塔的效果,还请把你的方法具体告之一下,
再次感谢两位。
回复 支持 反对

使用道具 举报

发表于 2011-6-2 15:31:43 | 显示全部楼层
回复 4# h8jw


    我只有5.0版,我也是用混做的,用3个截面光滑连接就可以了
回复 支持 反对

使用道具 举报

发表于 2011-6-2 16:43:27 | 显示全部楼层
用混合酒可以啦。。。只要做两个距离很近的正方形的截面。。和一个顶点就可以做出这个效果了啊。。。
回复 支持 反对

使用道具 举报

发表于 2011-6-2 19:47:51 | 显示全部楼层
用混合酒可以啦
回复 支持 反对

使用道具 举报

发表于 2011-6-3 09:40:24 | 显示全部楼层
那是相当的简单
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-6-7 08:31:52 | 显示全部楼层
多谢各位提示,我理解了各位做这题的思路,如youyitong 所说:用混合来做,即两个正方形的截面,第三个截面为点,然后再给截面间的距离即可。这样的确可以做出相似图形,不过问题就是:既然有三个截面,那要如何确定三个截面间的距离呢,题目没给呀,难道我们随便给一个间距然后得到的结果都是一样??显然不可能!

我是感觉这个题好像少了什么条件,这个弧线的半径或者曲率什么的。或者其它什么条件!求高手赐教!
回复 支持 反对

使用道具 举报

发表于 2011-6-7 13:39:54 | 显示全部楼层
不用想的那么复杂了!
回复 支持 反对

使用道具 举报
