筛网筛网(菱形网)阵列题教程

 火... [复制链接]
发表于 2011-4-11 15:57:07 | 显示全部楼层 |阅读模式
本帖最后由 djg1953 于 2013-6-22 09:10 编辑

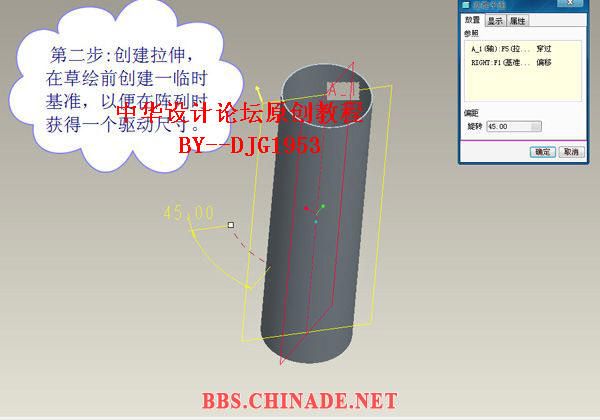

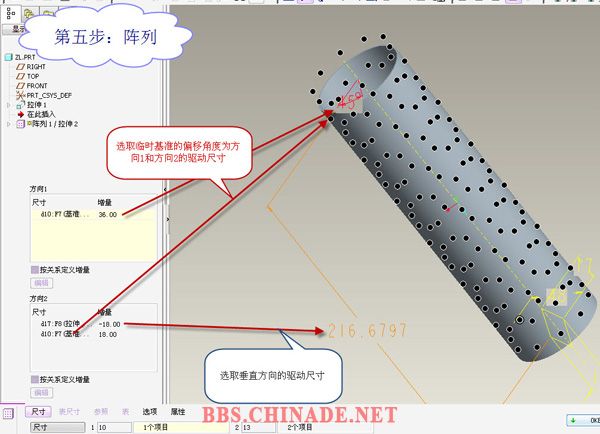

    类似的题目论坛出过好多,题目本身没什么难度,关健是如何获得一个旋转方向的驱动尺寸,而创建临时基准恰恰是新手应该掌握的。

原题地址:
给新手做的阵列题--筛网+2分4.10截止
http://bbs.chinade.cc/viewthread.php?tid=88321&fromuid=23287

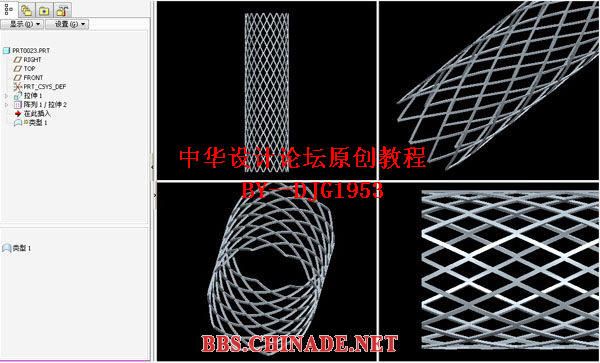

2011-4-11 15-33-06.jpg

评分

1

查看全部评分

 楼主| 发表于 2011-4-11 15:57:28 | 显示全部楼层
本帖最后由 彼岸花 于 2011-4-13 22:04 编辑

游客,如果您要查看本帖隐藏内容请回复

继续

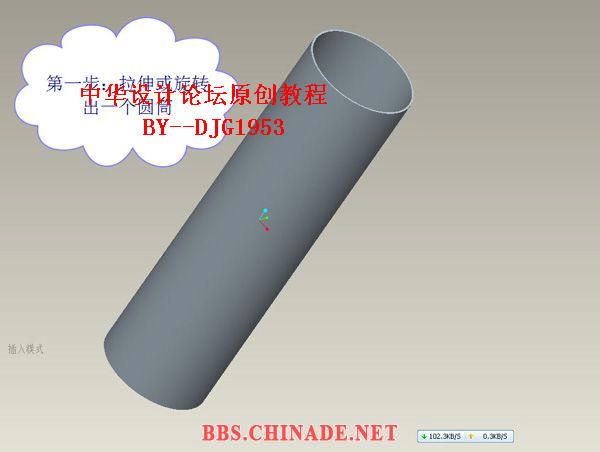

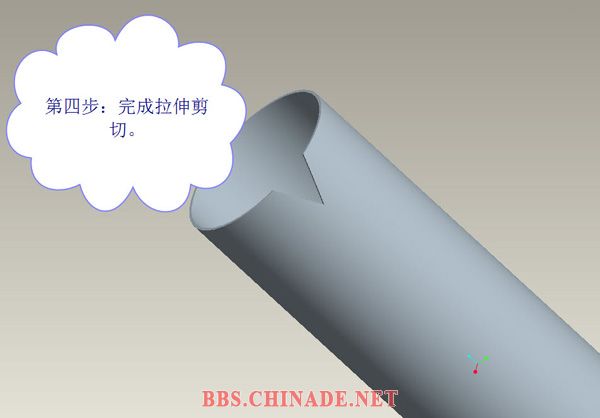

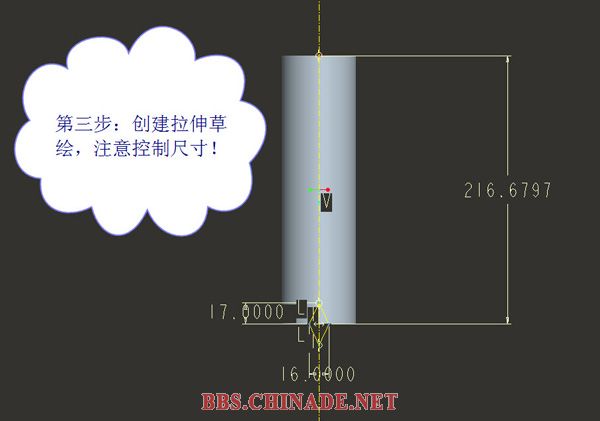

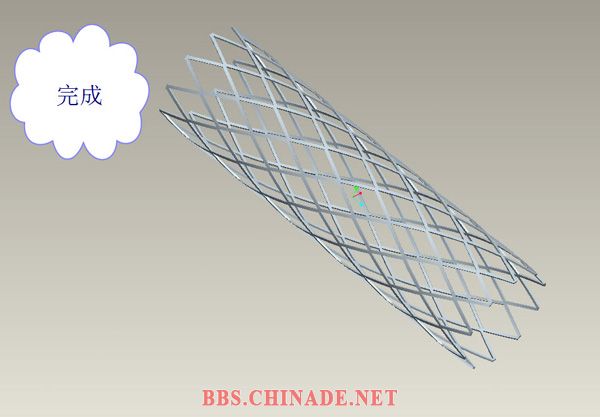

2011-4-11 15-34-51.jpg

2011-4-11 15-37-42.jpg

2011-4-11 15-44-34.jpg

prt请回复下载
游客,如果您要查看本帖隐藏内容请回复
回复 支持 反对

使用道具 举报

发表于 2011-4-11 23:23:37 | 显示全部楼层
还是要看看楼主的教程
回复 支持 反对

使用道具 举报

发表于 2011-4-13 13:28:49 | 显示全部楼层
谢谢分享。。。。。
回复 支持 反对

使用道具 举报

发表于 2011-4-13 17:57:08 | 显示全部楼层
真是不错的教程啊~~
回复 支持 反对

使用道具 举报

发表于 2011-4-13 22:06:21 | 显示全部楼层
对阵列不太懂,谢谢分享好方法!不支持的朋友先不要下载PRT吧。
回复 支持 反对

使用道具 举报

发表于 2011-4-15 10:55:27 | 显示全部楼层
学习一下,谢谢
回复 支持 反对

使用道具 举报

发表于 2011-4-15 18:19:16 | 显示全部楼层
真是不错的教程啊~~
回复 支持 反对

使用道具 举报

发表于 2011-4-15 18:36:17 | 显示全部楼层
学习学习看看
回复 支持 反对

使用道具 举报

发表于 2011-4-16 10:48:45 | 显示全部楼层
学习一下,谢谢
回复 支持 反对

使用道具 举报
