[原创教程] 新春第一扫之一步变扫黄金手镯做法公布

  [复制链接]
发表于 2011-3-13 14:17:32 | 显示全部楼层 |阅读模式
题目地址:http://bbs.chinade.cc/thread-86596-1-1.html

大家参与做题的热情很高,有一定数量的人都做对了,获得了满分,恭喜你们!

下面我来公布一下做法

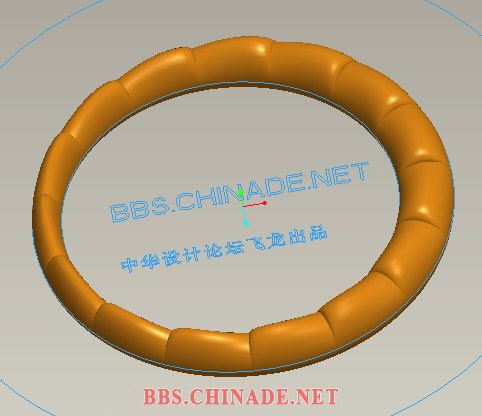

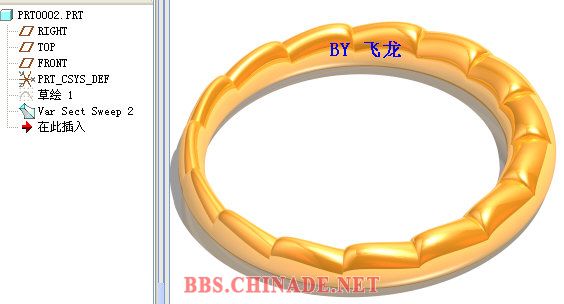

以下是完成后的最终效果图



PROE4.0版本PRT下载:

游客,如果您要查看本帖隐藏内容请回复
 楼主| 发表于 2011-3-13 14:21:31 | 显示全部楼层
下面教程开始

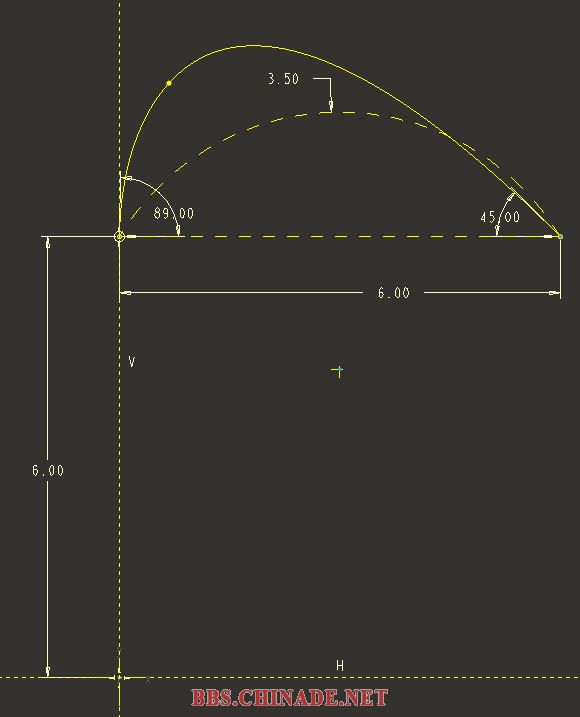

首先创建一个图形,命名为a

插入——模型基准——图形

回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-13 14:23:18 | 显示全部楼层

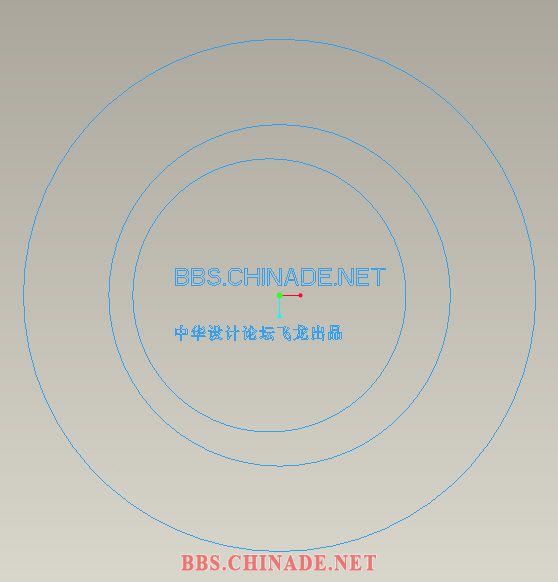

接下来我们草绘三个圆,注意看,如下图所示

回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-13 14:31:27 | 显示全部楼层

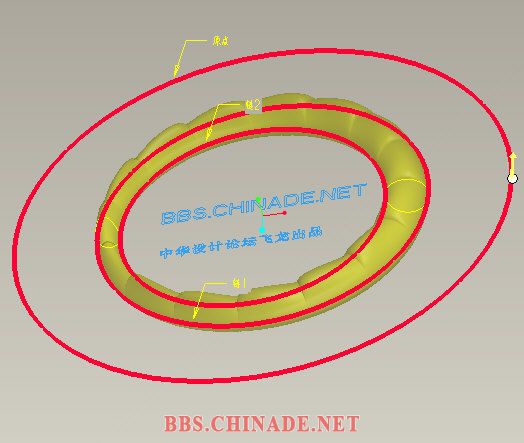

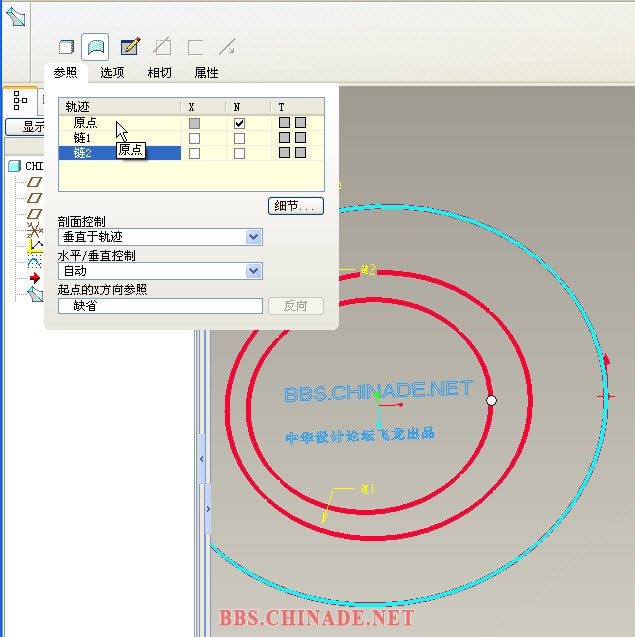

最后使用可变截面扫描工具

a、选择扫描轨迹线,从外向内依次选取

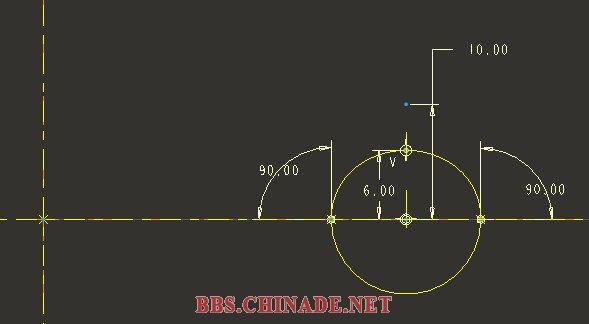

b、绘制扫描截面,上面的是样条曲线,下面的是半圆弧

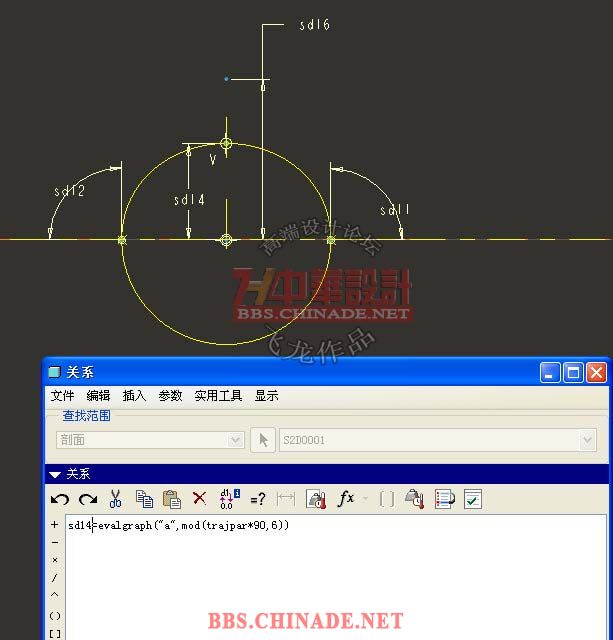

c、sd14加入关系式,调入第一步创建的图形a

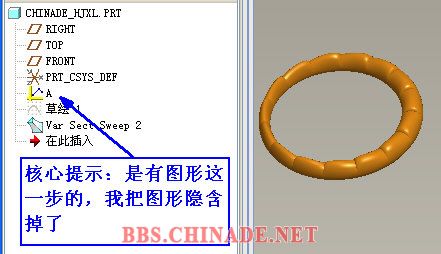

d、完成如下图所示


回复 支持 反对

使用道具 举报

发表于 2011-3-13 16:17:46 | 显示全部楼层
老大辛苦了!
如果最大的那个圆与中间(第2个)那个圆是同心的话,可以考虑省去最大的那个圆。
回复 支持 反对

使用道具 举报

 楼主| 发表于 2011-3-13 22:34:22 | 显示全部楼层
回复 5# yczsp

是的,里面那两个圆不是同心的~
回复 支持 反对

使用道具 举报

发表于 2011-3-13 23:34:13 | 显示全部楼层

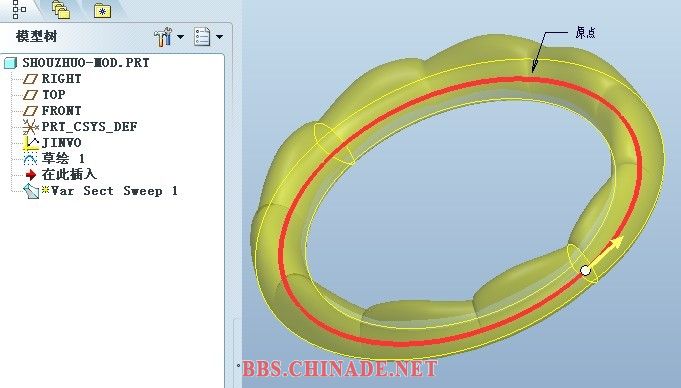

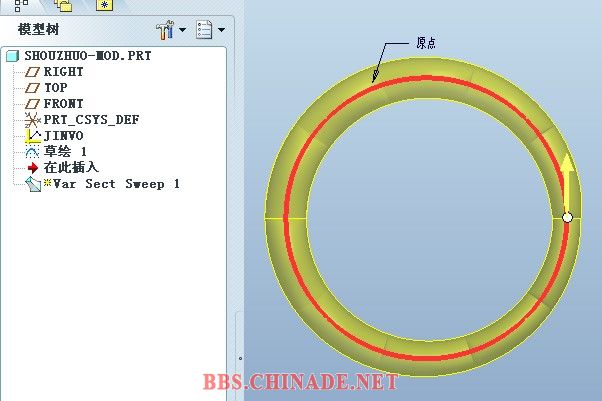

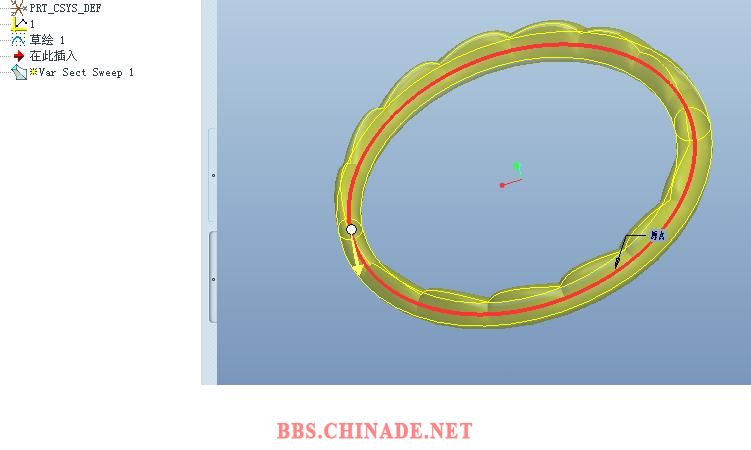

我只用一个圆。。。
002.jpg .
回复 支持 反对

使用道具 举报

发表于 2011-3-14 09:03:37 | 显示全部楼层

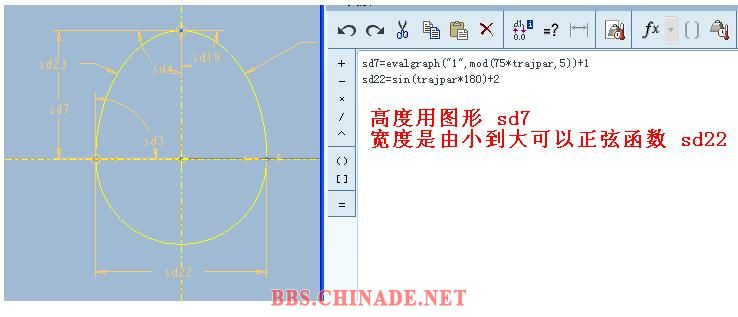

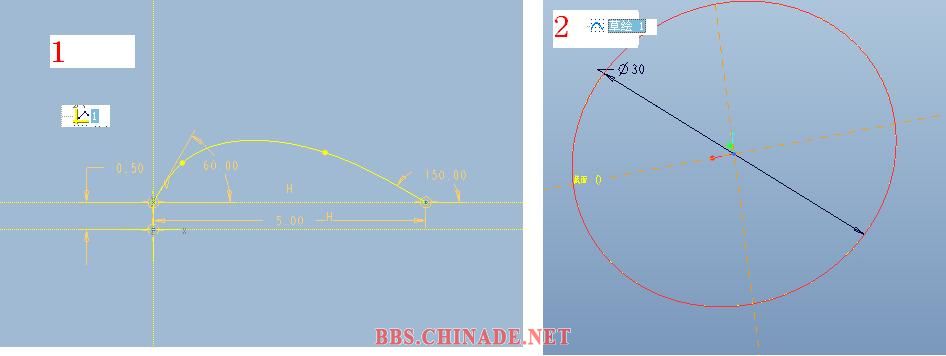

11.JPG 22.JPG 我做的尺寸小呵呵,只能带手指
回复 支持 反对

使用道具 举报

发表于 2011-3-14 09:09:10 | 显示全部楼层
本帖最后由 hong123456 于 2011-3-14 09:13 编辑

33.JPG vss.prt.rar (43.28 KB, 下载次数: 16) 我做的尺寸小呵呵,只能带手指
回复 支持 反对

使用道具 举报

发表于 2011-3-19 10:52:03 | 显示全部楼层
先回复。再看内容!
回复 支持 反对

使用道具 举报
